高性能功率分析仪WT1800R系列

概况

精度

在同级别功率分析仪器中，WT1800R能保证功率精度达到“读数的0.05% + 量程的0.05%”的仪器，它可以执行多达500次谐波分析(50/60Hz基波频率)。

可靠

测量需要重复执行并需要追求准确性。WT1800R稳定性极高，无论现在还是将来，都可以确保完成精准的测量。

灵活

WT1800R不但拥有最多6输入通道、宽量程显示和分析功能，还可以和电脑相连接，能在功率效率和谐波分析领域为客户提供广泛的测量解决方案。

简介

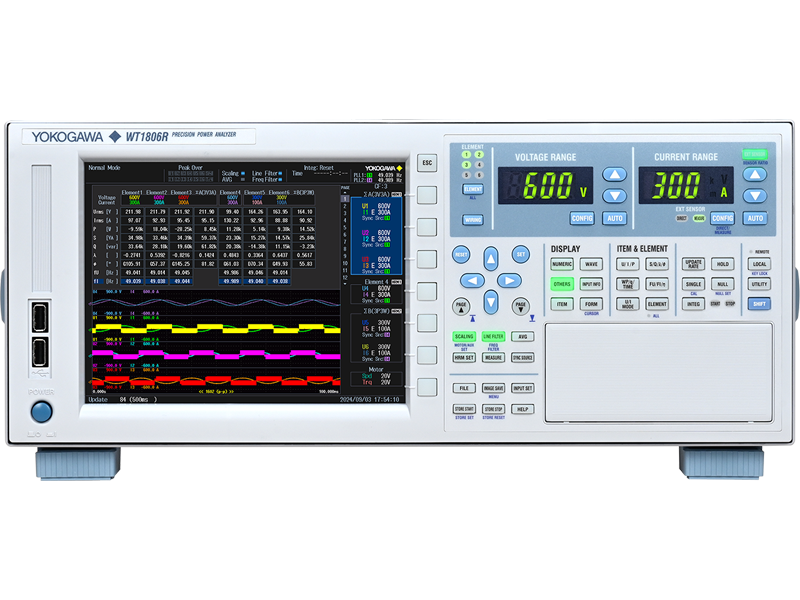

高分辨率显示6输入通道

可以以2MS/s(16位)的采样率执行多达6输入通道的同步测量。WT1800R拥有高分辨率8.4英寸XGA显示器，最多可以分屏浏览6组波形并显示多达12页不同的测量参数，这使WT1800R成为变频器驱动电机、可再生能源技术以及牵引应用(混合动力/电动汽车、泵和风扇等)中效率测试的理想工具。WT1800R还可以利用矢量图或趋势图的方式显示测量结果。

确保宽范围内的准确性

可以准确测量宽范围下的电压、电流和频率。WT1800R的基本功率精度(AC测量时)可以达到已选电压量程和电流量程的1 % ~ 1 1 0 % 。这相当于可以准确测量15mV~1100Vrms的电压、0.1mA~5.5Arms(5A输入单元)以及10mA~55Arms(50A输入单元)的电流。由于低功率因数误差的影响被最小化( 视在功率±0.07%) ，WT1800R在大相移和高频条件下也可以保证测量的准确性。

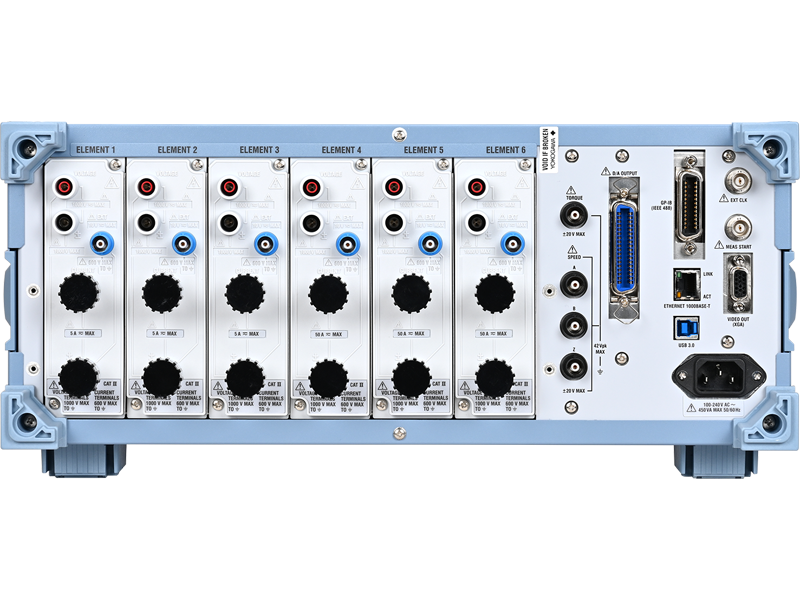

两种输入单元

5A和50A输入单元可以安装在一台仪器上。这样，工程师使用一台WT1800R就可以执行多个应用。例如，被测设备处于待机状态和多种工作状态的评价等等。

灵活&自动数据更新

可以手动或自动设置测量周期。可以在50ms~20s之间设置9个数据更新周期，也可以跟随输入频率的波动，自动改变数据更新率。由于可以从0.1Hz的低频进行测量，因此即使在电机的低速运行下也可以进行稳定的测量。此外，在低速运行期间(当WT1800R的输入频率为20Hz或更低时)，数据每周期更新一次。这有助于检查每转电机的测量结果。

谐波分析

即使数据更新周期只有50ms，WT1800R也可以在50/60Hz的基波频率下分析多达500次的谐波。除了功率参数以外，WT1800R还提供两个选件用于谐波分析。

• 谐波测量模式(/G5选件)
  用于分析基波、谐波成分和总谐波失真(THD)
• 双谐波分析(/G6选件)
  用于测量来自两个不同源的谐波，例如变频器、变速电机、照明镇流器、UPS等的输入和输出。

电机评价功能

WT1800R不但可以测量电参数，安装电机评价功能选件后，还可以通过扭矩转速传感器的模拟和脉冲输出，测量转速/方向、扭矩、机械功率、同步速度、滑差、电角度、电机效率和总系统效率。

磁场定向控制测量

永磁同步电机(PMSM)与其他类型的电机相比效率最高，通常使用dq轴参数(旋转坐标系)进行控制。WT1800R具有增强的计算功能，可以计算Ld和Lq，并支持PMSM控制所需的测量。

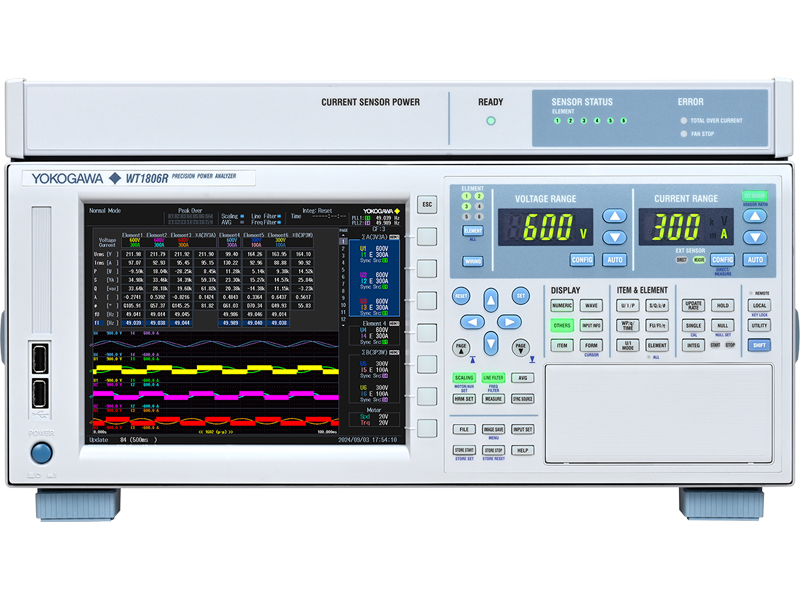

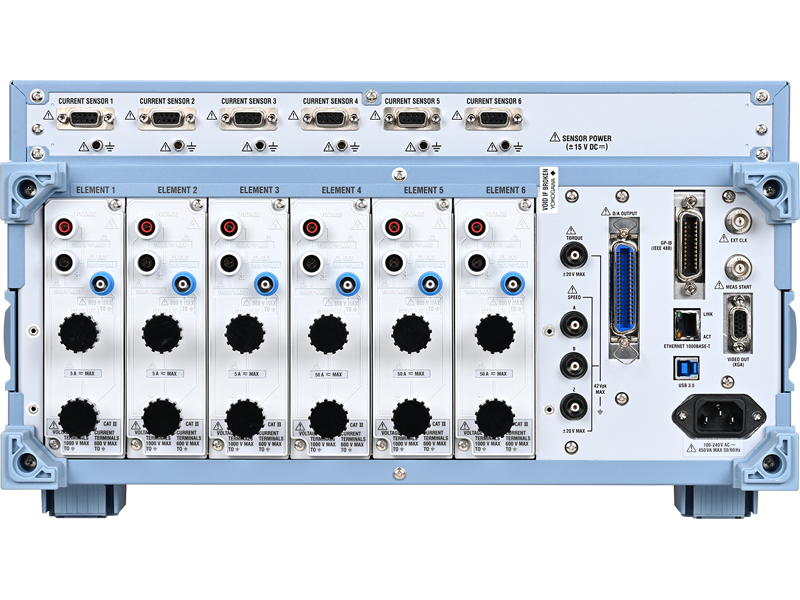

用于AC/DC电流传感器的DC电源(/PD2选件)

WT1800R配备了用于AC/DC电流传感器CT系列的DC电源。通过使用专用连接线和分流电阻盒，WT1800R可以测量大电流。通过这种方式连接传感器，可以提高信噪比和抗干扰度。

高速数据采集

通过高速数据采集功能，可以根据时钟信号频率的不同，每5ms(外部同步设为OFF)或者1ms~100ms(外部同步设为ON)，计算一次直流信号和三相设备的Sigma-Urms、Sigma-Irms、Sigma-P。

三相电流测量数据示例(红点为以5ms间隔测量的数据示例)

轻松从内部存储加载个性化的测量画面

自定义屏幕显示可直观确认要测量的参数。自定义屏幕可从非易失性内部存储器中加载，以便于显示。

^* 内置存储器还可用于存储数值数据和其他数据。容量为1GB。

轻松了解功耗与变频器波形之间的相关性

当在电机连续运行测试中观察到效率下降时，可结合高精度功率测量和波形测量来了解相关性以确定原因。
YOKOGAWA的集成测量软件平台IS8001/IS8002可以同轴显示使用WT1800R进行高精度功率测量的结果和来自DL950高速数据记录仪或DLM5000系列示波器的波形测量结果，以便在一个屏幕上了解功耗与变频器波形之间的相关性。^*1

WTViewerEfree应用软件

可以使用PC轻松查看、控制并下载测量结果。
WTViewerEfree是一款功能强大的软件，通过通信接口将WT1800R和PC连接起来，可以在PC上轻松访问数值、波形、趋势和谐波数据。
