TICP025 IsoVu™ 射频隔离电流探头

示波器电流测量的突破性进展

TICP 电流探头与高性能分流器或 CVR 配对使用时，可测量从直流到数百 MHz 的频率。 有三种型号可供选择，可满足您的不同应用和预算需求。

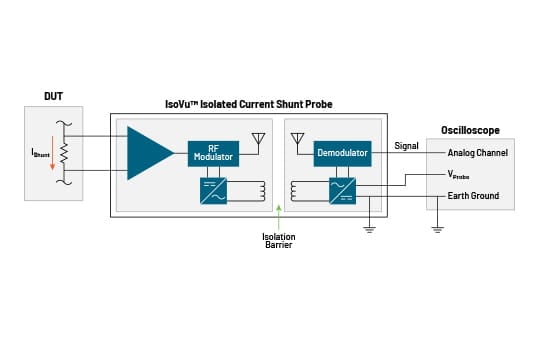

探头端部和示波器之间的完全射频隔离消除了接地环路，并显著降低了共模噪声。

低衰减、50 Ω  输入阻抗和屏蔽端部确保低噪声成分。

• 三种带宽：250 MHz、500 MHz、1 GHz
• 1 MHz 时高达 90 dB CMRR
• 噪声成分< 4.7 nV/√Hz (在 1 GHz 时<150 µV)

深入了解 SiC 和 GaN 功率转换器

对于测量宽禁带开关器件中快速变化的电流，分流探头可以提供比钳形探头更大的带宽。IsoVu 隔离技术消除了接地环路，实现了高压电路的测量，并提供了极高的共模抑制比 (CMRR)。这使得 TICP 探头非常适合测量高侧 SiC 和 GaN 开关 FET 上的分流器和 CVR 的电流。

• 250 MHz、500 MHz 或 1 GHz 带宽
• 1800 V_RMS共模电压
• 1 MHz 时高达 90 dB CMRR
• 1000 V CAT II 安全等级

在低功耗设计中，以纳秒和微安为单位进行电流测量。

准确测量低电平动态电流对于优化物联网和移动设备的电源管理至关重要。利用 TICP 探头和分流器配合示波器，您就能查看特定系统活动期间的电流消耗，以及从休眠状态到激活状态的转换，并与内存访问和 I/O 相关联。

• 高达 1 GHz 带宽
• 噪声成分< 4.7 nV/√Hz (在 1 GHz 时<150 µV)
• 轻松测量 12、24 或 48 V 或更高电压轨

与电源轨探头结合使用，对配电网进行多轨分析。

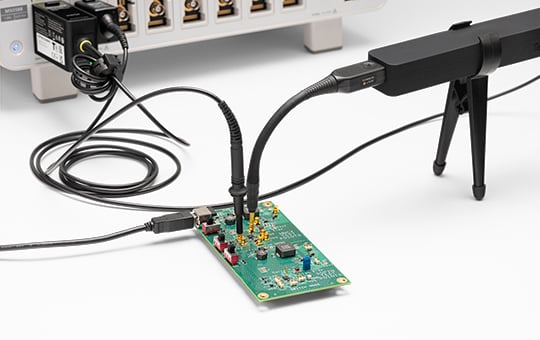

最大程度简化连接过程

TICP 探头和端部的设计旨在简化连接过程，同时限制噪声。端头设计为易于弯曲，可减少连接时的应力，并便于与 DUT 实现轻松且可靠的连接。

• 端部端接于屏蔽的高带宽 MMCX 连接器
• 使用现成的 SMA 或 BNC 连接器适配器
• 适用于 25 mil 方形引脚，用于连接板载分流器和测试点
• 附带的两脚架和三脚架适配器可确保稳定性

与 4、5 和 6 系列 MSO 示波器无缝集成

4、5 和 6 系列 MSO 示波器以其先进的功率分析功能而著称。IsoVu 电流探头可与这些仪器无缝配合。TekVPI^TM 探头接口可为探头供电，并自动检测探头和端部，使您能够从示波器用户界面调整探头参数。这样还可以使用示波器的编程命令实现测试自动化。
