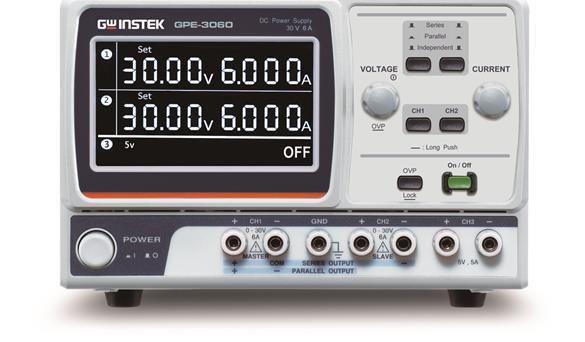

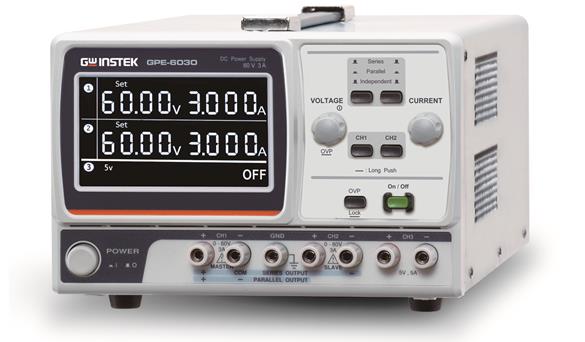

GPE-3060/6030是高分辨率线性直流电源，主要目标是取代现有的 GPC-3060D/6030D。GPE-3060/6030提供 385W 的输出功率，并具有三个独立的隔离输出通道。GPE-3060:0~30V 和 0~6A 的 CH1/CH2 输出，GPE-6030:0~60V 和 0~3A 的CH1/CH2 输出。这两种型号的 CH3 具有5.0V 的输出(@5A 时)。
串/并联操作功能。GPE-3060/6030 除了每个通道之间的独立输出外，还具有串并联自动连接跟踪功能。通过并联或串联功能,电源的输出可以控制在 30V/12A(并联)(GPE-3060)或 120V/3A(串联)(GPE-6030),此功能可用于 CH1/CH2。
在高分辨率方面,GPE-3060 提供 10mV/2mA,GPE-6030 提供 20mV/1mA。GPE-3060/6030 采用新型混合电源设计,与传统线性电源的功率相比,可节省13% 的功耗,在体积和重量上也显著降低。
| 型号 | GPE-3060 / GPE-6030 | ||
| 通道 | CH1&CH2 | CH3 | |
| 输出 | 电压 | 0 ~ 30.00V*2 (GPE-3060) 0 ~ 60.00V*2 ( GPE-6030) |
5V,±5% |
| 电流 | 0 ~ 6.000A*2 (GPE-3060) 0 ~ 3.000A*2 ( GPE-6030) |
5A | |
| 电压/电流(MAX) | 32V, 6.2A (GPE-3060) 62V, 3.2A (GPE-6030) |
||
| 负载调整率 | 电压 | ≤0.01%+5mV ≤0.02%+5mV (≥10A) | ≤5mV |
| 电流 | ≤0.1%+3mA | ||
| 线路调整率 | 电压 | ≤0.01%+3mV | ≤3mV |
| 电流 | ≤0.1%+3mA | ||
| 纹波&噪声 | 固定电压 | ≤1mVrms (5Hz-1MHz) | ≤1mVrms(5Hz-1MHz) |
| 固定电流 | ≤2mArms | ||
| 设定/回读分辨率 | 电压(4digits) | 10mV (GPE-3060)
20mV (GPE-6030) |
|
| 电流(4digits) | 2mA (GPE-3060) / 1mA (GPE-6030) | ||
| 设定/回读精度 | 电压 | ±(0.1% of reading+30mV) (4digits) ±(0.1% of reading+200mV) (3digits) |
|
| 电流 | ±(0.3% of reading+10mA) (4digits) ±(0.3% of reading+20mA) (3digits) |
||
| 恢复时间 | ≤100ms (50% load change, minimum load 0.5A) |
≤100ms | |
| 跟踪操作 | Series Regulation | Tracking error:
≤ 0.1% +10mV of Master (GPE-3060) ≤ 0.2% +20mV of Master (GPE-6030) |
-- |
| Line : ≤0.01% + 5mV | |||
| Load : ≤ 200mV | |||
| Parallel Regulation | Line：≤ 0.01% + 3mV | ||
| Load : ≤ 0.01% + 5mV ≤ 0.02% + 5mV (≥10A) |
|||
| Ripple & Noise | ≤2mVrms(5Hz~1MHz) | ||
| OVP | 电压 | OFF,ON (1V ~ 35.0V) (GPE-3060)
OFF,ON (1V ~ 65.0V) (GPE-6030) |
5.5V |
| 分辨率 | 1V | -- | |
| 设定精度 | ≤±1V | ||
| 保护 | OVP | ● | |
| 特点 | 显示 | 4.3”monochrome LCD | |
| 通道间隔离 | ● | ||
| 独立输出 | ● | ||
| 按键锁 | ● | ||
| 智能散热风扇 | ● | ||
| 电源开/关状态设置 | ● | ||
| EXT I/O 控制 | ● | ||
| 电源 | 功耗 | 680W | |
| AC 输入 | 100V/120V/220V/230Vac±10%, 50/60Hz | ||
| 尺寸/重量 | 210 (W) x 155 (H) x 362 (D) mm, 10kg | ||
电源线
测试线:GTL-104Ax3
欧洲测试线:GTL-204Ax3，GTL-201Ax1
订购信息
GPE-3060 3通道385W线性直流电源
GPE-6030 3通道385W线性直流电源
