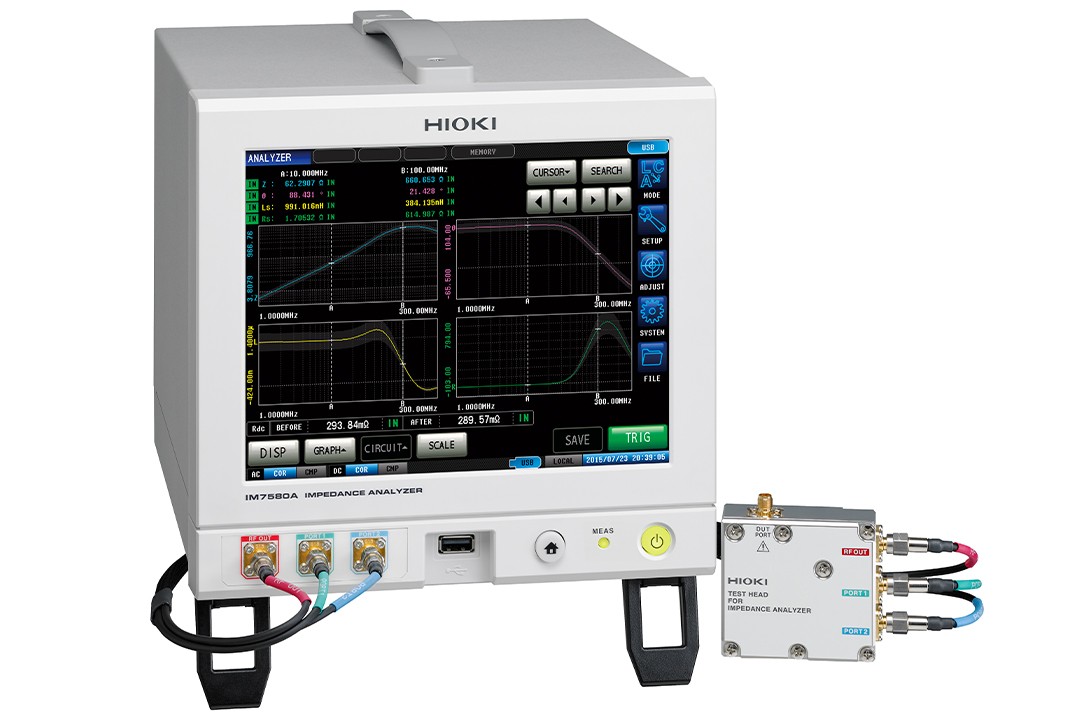

阻抗分析仪IM7580A

最快0.5ms，高速、高稳定测量，节省空间的半个机架大小

测量频率1MHz~300MHz 测量时间：最快0.5ms（模拟测量时间）基本精度±0.72%rdg. 主机大小仅机架一半丰富的接触检查功能

咨询此商品

● 测量频率1MHz~300MHz
● 测量时间：最快0.5ms（模拟测量时间）

● 基本精度±0.72%rdg.
● 测量方式：RF I-V法
● 紧凑主机仅机架一半大小、测试头仅手掌大小
● 丰富的接触检查功能（DCR测量、Hi-Z筛选、波形判定）
● 使用分析功能在扫描测量频率、测量信号电平的同时进行测量

主机不带测试治具。需要使用阻抗分析仪IM7580A专用的测试治具。

测量模式	LCR（LCR测量），分析（扫频测量），连续测量
测量参数	Z, Y, θ, Rs (ESR), Rp, X, G, B, Cs, Cp, Ls, Lp, D (tanδ), Q
精度保证范围	100 mΩ~5 kΩ
显示范围	Z: 0.00m~9.99999 GΩ / Rs, Rp, X: ± (0.00 m~9.99999 GΩ) Ls, Lp: ± (0.00000 n~9.99999 GH) / Q: ± (0.00~9999.99) θ: ± (0.000°~999.999°), Cs, Cp: ± (0.00000 p~9.99999 GF) D: ± (0.00000~9.99999), Y: (0.000 n~9.99999 GS) G, B: ± (0.000 n~9.99999 GS), Δ%: ± (0.000 %~999.999 %)
基本精度	Z: ±0.72 % rdg. θ: ±0.41°
测量频率	1 MHz~300 MHz (100 Hz~10 kHz步进)
测量信号电平	功率 (dbm)模式: -40.0 dbm~ +7.0 dbm 电压 (V)模式: 4 mV~1001 mVrms 电流 ( I )模式: 0.09 mA~20.02mArms
输出阻抗	50 Ω (10 MHz时)
显示	彩色TFT8.4英寸、触屏
测量时间	最快0.5ms（FAST、模拟测量时间、代表值）
功能	接触检查、比较器、BIN判定（分类功能）、面板读取·保存、存储功能、等效电路分析、相关补偿
接口	EXT I/O (处理器), USB通讯, U盘, LAN RS-232C (选件), GP-IB (选件)
电源	AC 100~240 V, 50/60 Hz, 70 VA max
体积和重量	主机: 215W × 200H × 268D mm, 6.5 kg 测试头: 61W × 55H × 24D mm, 175 g
附件	电源线 ×1, 测试头 ×1, 连接线 ×1, 使用说明书 ×1, CD-R (通讯使用说明书) ×1
