TH6600P系列在3U的体积内集成了5kW-15kW的直流电源，功能强大，单机最大功率15kW。
本系列产品利用主从模式支持并机，主动均流，功率最大扩展至480kW，内置函数发生器，可以自由产生任意波形，并可以通过USB接口导入LIST生成波形！
TH6600P系列具有高可靠性，高效的设置功能和丰富的测量功能，广泛应用于大功率电池、汽车电子、绿色能源、高速测试等多个领域，是一款功能全面、性能优异、适应广泛的产品系列！

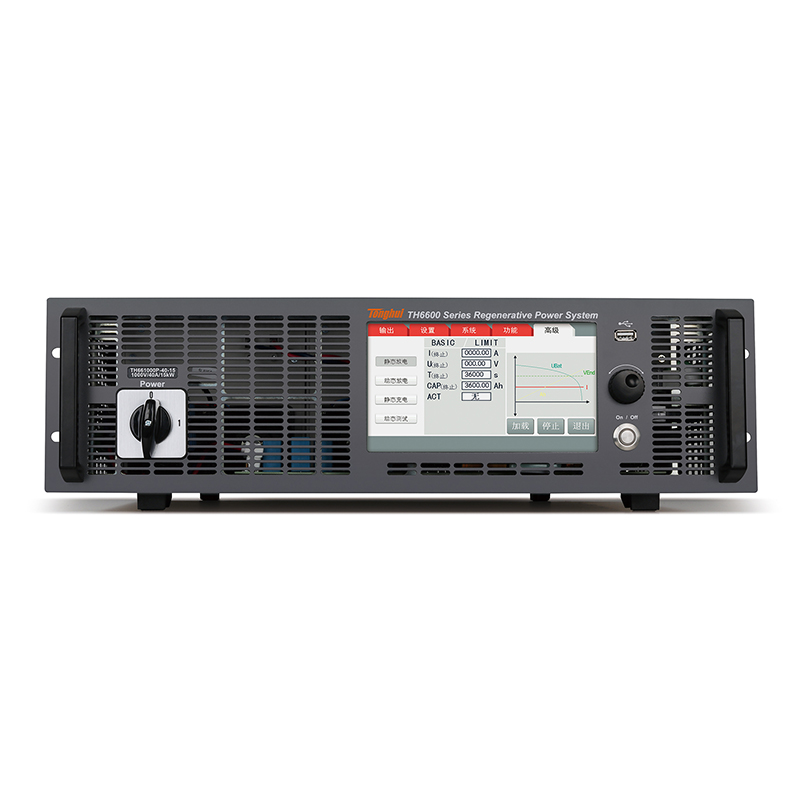

TH6600P系列采用7英寸TFT电容触摸屏，具有独特的人际交互体验，显示信息更丰富，设置参数更方便，并且具有多CPU处理架构，使用户响应更及时。

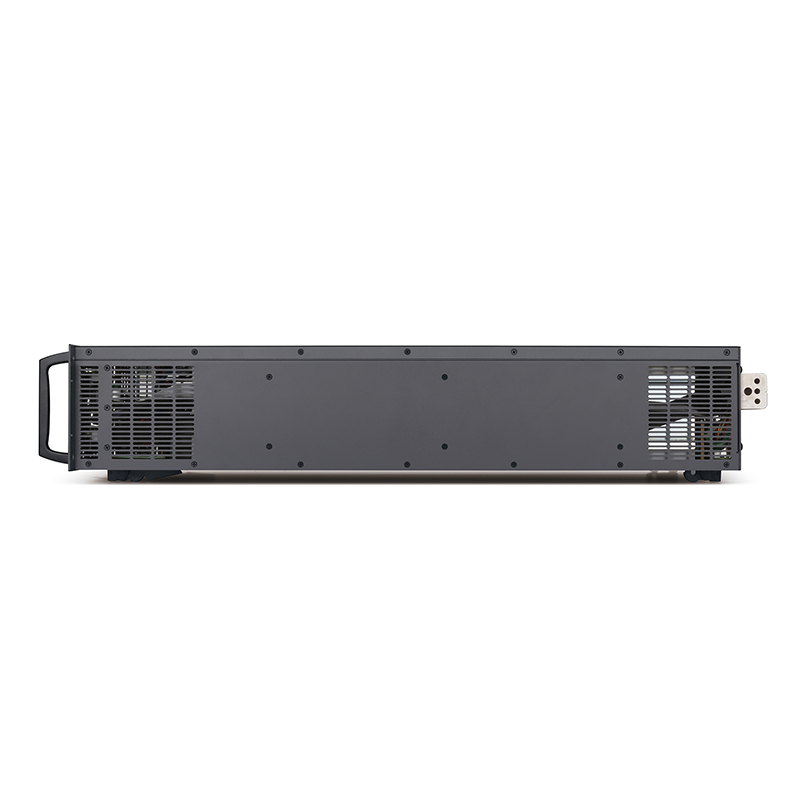

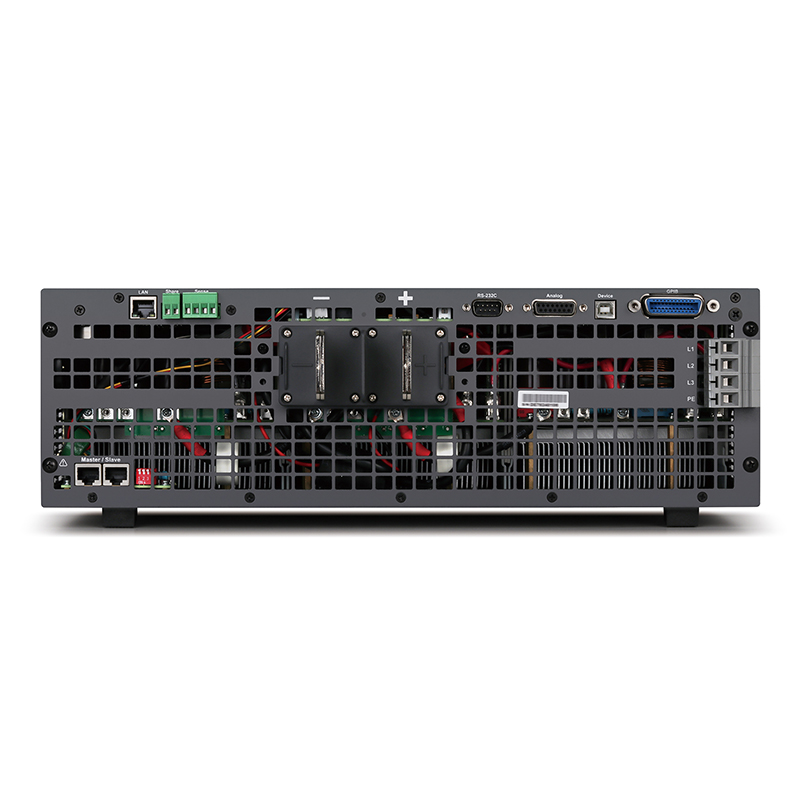

TH6600P系列具有标准3U高、19英寸机架宽度，方便客户组建自己的测试系统！
快速选型
| 型号 | 电压 | 电流 | 功率 |
| TH6680P-120-05 | 80V | 120A | 5kW |
| TH6680P-240-10 | 80V | 240A | 10kW |
| TH6680P-360-15 | 80V | 360A | 15kW |
| TH66200P-70-05 | 200V | 70A | 5kW |
| TH66200P-140-10 | 200V | 140A | 10kW |
| TH66200P-210-15 | 200V | 210A | 15kW |
| TH66500P-30-05 | 500V | 30A | 5kW |
| TH66500P-60-10 | 500V | 60A | 10kW |
| TH66500P-90-15 | 500V | 90A | 15kW |
| TH66750P-20-05 | 750V | 20A | 5kW |
| TH66750P-40-10 | 750V | 40A | 10kW |
| TH66750P-60-15 | 750V | 60A | 15kW |
| TH661000P-40-15 | 1000V | 40A | 15kW |
技术参数
A.宽范围输出

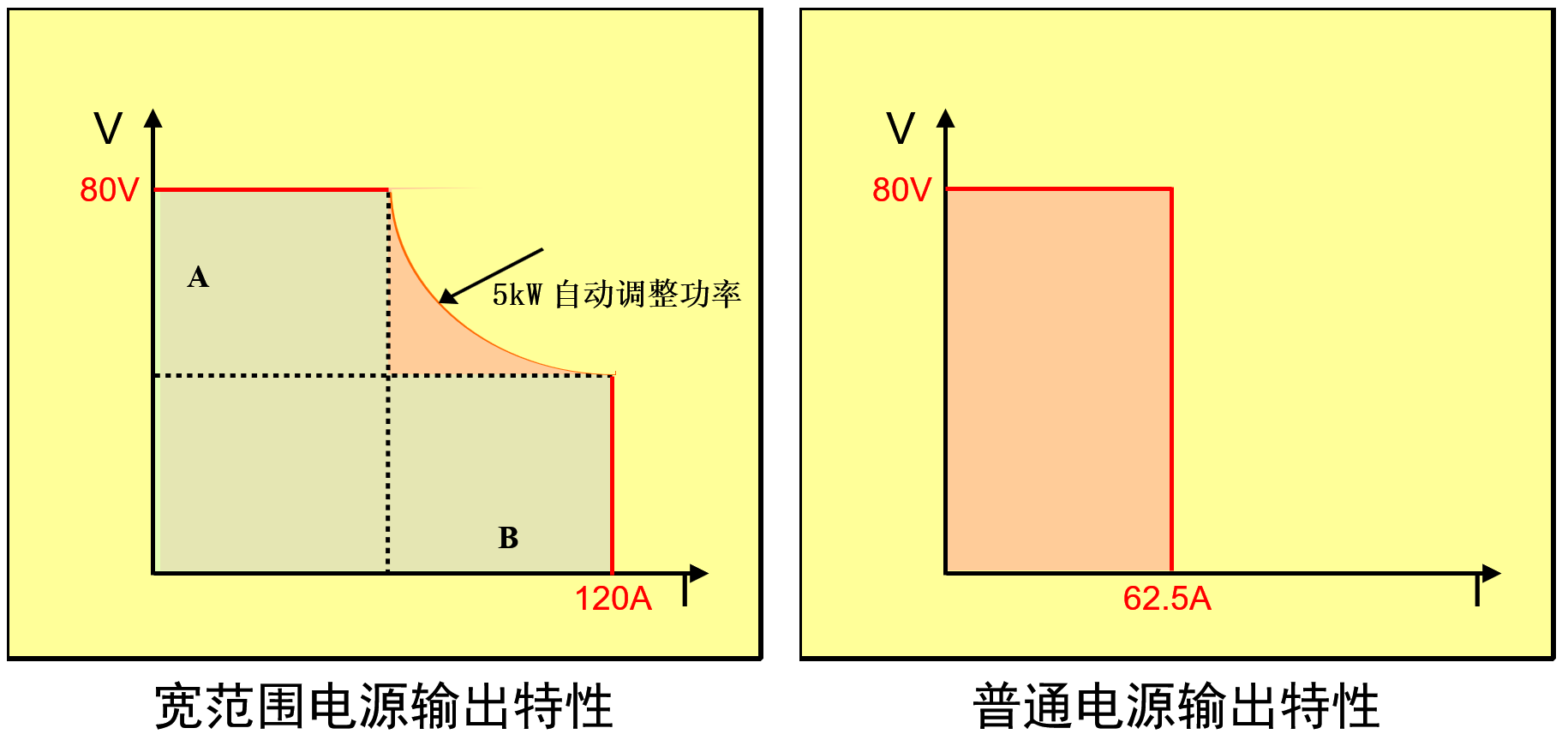

宽范围电源较于普通电源具有更宽的输出电压、电流范围，单型号电源可满足客户多规格产品的测试需求。电源的电压与电流的输出受极限功率的限制，减少输出电流可获得更高的电压或者通过减少输出电压可以获得更大的输出电流，因此要比传统的“矩阵”电源更加灵活。如图所示：

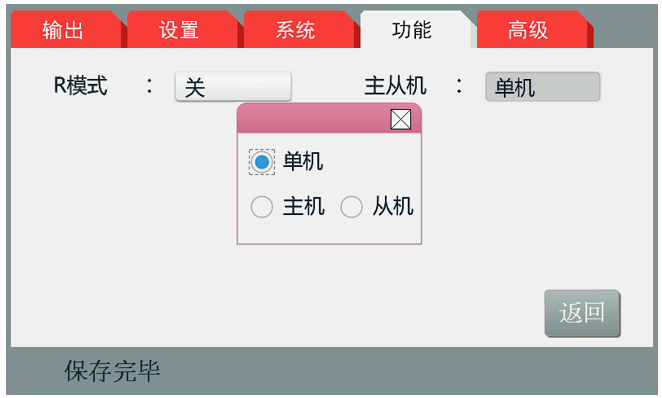

B.主从模式并机，扩展输出
由于单机输出最大支持360A，功率最大支持15kW，对于更大功率或电流输出，需要将多台相同型号仪器并机输出。

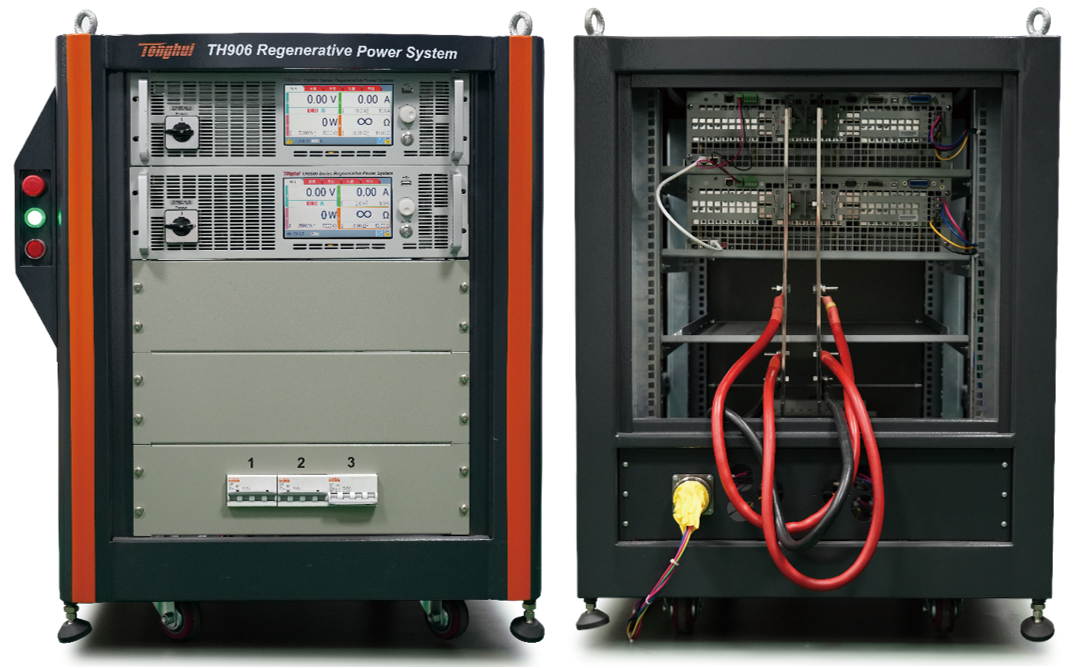

TH6600P系列支持以主机、从机模式并机，若多台仪器并机时，需将其中一台设定为主机，其余仪器均设定为从机，从而可通过主机控制所有从机，此时整个并机系统可看作单台仪器操作。
主从模式并机支持1台主机、最多15台单机，合计16台。

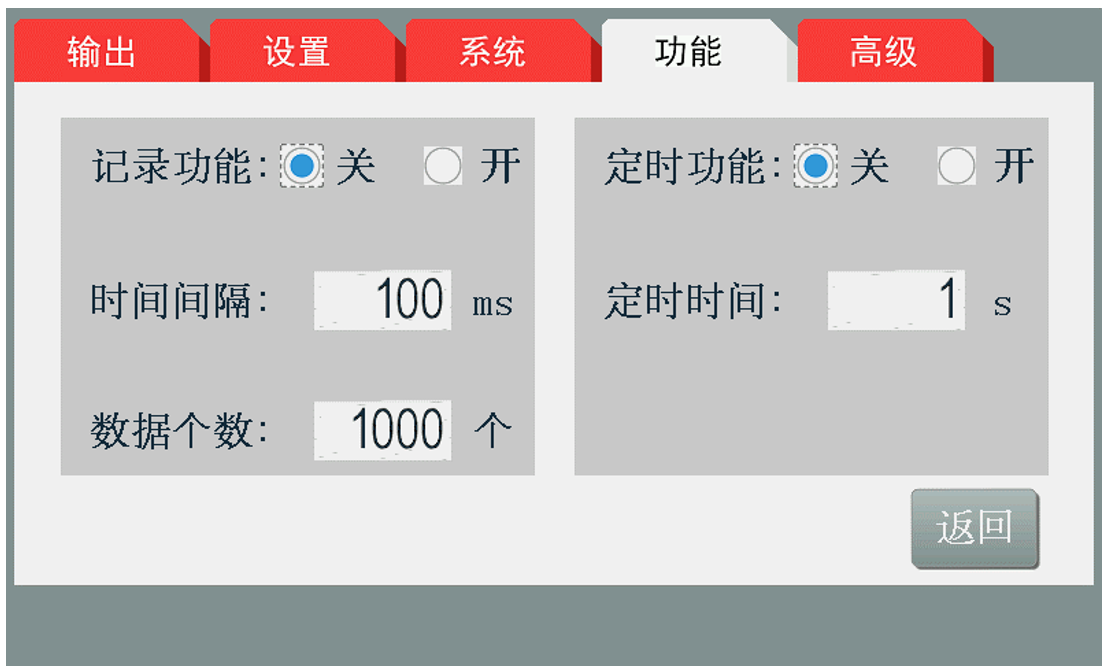

C.数据记录功能、定时功能
在测试产品过程中，通常需要将产品测量参数实时记录，用于产品质量分析或测试结果回溯。

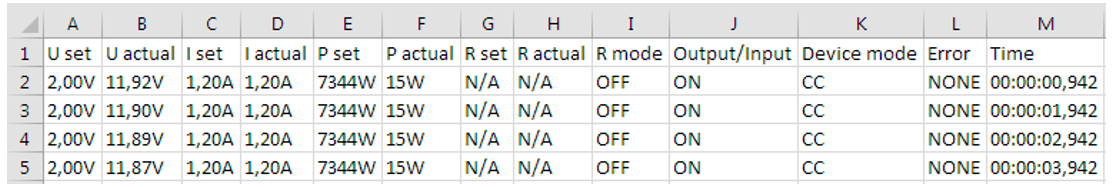

TH6600P系列内置的数据记录功能支持以时间间隔、设定记录数或定时方式，将仪器当前测量的电压、电流、功率、电阻等记录至缓存，并将测试结果自动保存至外接U盘上，保存文件格式为CSV。
定时功能支持以倒计时方式切断仪器输出/输入。
D.内置函数发生器
TH6600P系列内置了真实函数发生器，应用于输出电压或输出电流。
仪器内置了正弦波、三角波、方波、梯形波等标准波形，可随时调用并输出。
仪器支持测试序列或任意信号发生器生成更复杂的函数信号，这些函数信号可分成99组序列，用于研发和产品的测试。生成的函数信号和序列可存储至U盘，方便调用。

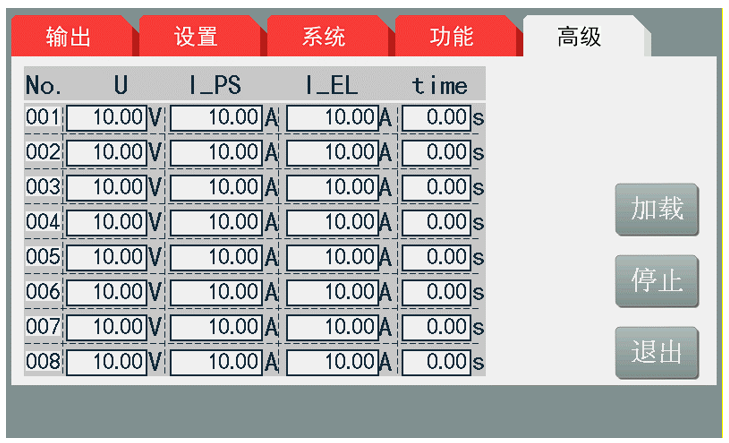

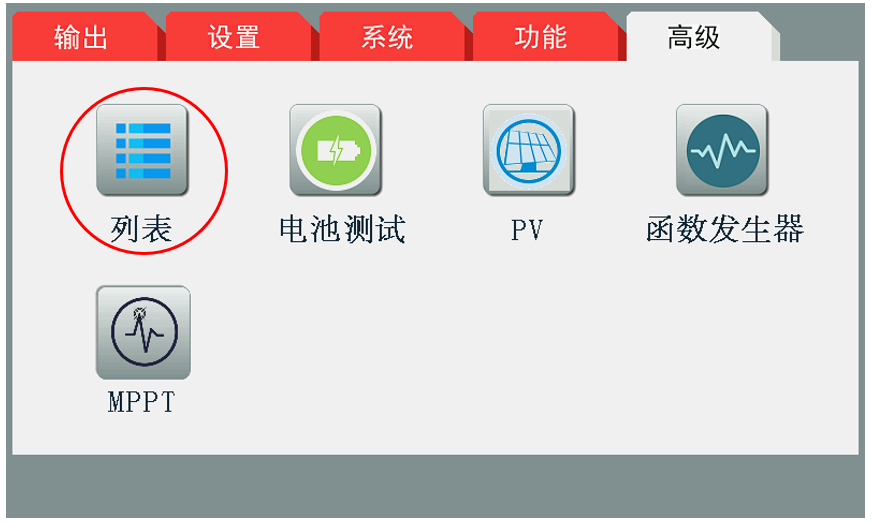

E.高级功能：列表测试
TH6600P系列高级功能支持列表测试，对于需要复杂的测试步骤，可通过列表测试序列进行。
列表测试支持源/载电压、源电流、载电流及时间设置，最多可设置99组测试序列，测试序列可生成任意波文件供函数信号发生器调用。
| 型号 | TH6680P-120-05 | TH6680P-240-10 | TH6680P-360-15 | |
| 额定输出（电源模式） | 功率 | 0-5kW | 0-10kW | 0-15kW |
| 电压 | 0-80V | 0-80V | 0-80V | |
| 电流 | 0-120A | 0-240A | 0-360A | |
| 内阻 | 0.02-25Ω | 0.01-13Ω | 0.006-10Ω | |
| 负载调节率*1 | 电压 | ≤0.05%FS | ≤0.05%FS | ≤0.05%FS |
| 电流 | ≤0.15%FS | ≤0.15%FS | ≤0.15%FS | |
| 功率 | ≤0.75%FS | ≤0.75%FS | ≤0.75%FS | |
| 电源调节率*2 | 电压 | ≤0.02%FS | ≤0.02%FS | ≤0.02%FS |
| 电流 | ≤0.15%FS | ≤0.05%FS | ≤0.05%FS | |
| 功率 | ≤0.05%FS | ≤0.05%FS | ≤0.05%FS | |
| 设定分辨率 | 电压 | 10mV | 10mV | 10mV |
| 电流 | 0.1A | 0.1A | 0.1A | |
| 功率 | 1W | 1W | 1W | |
| 内阻 | 0.001Ω | 0.001Ω | 0.001Ω | |
| 回读分辨率 | 电压 | 10mV | 10mV | 10mV |
| 电流 | 0.1A | 0.1A | 0.1A | |
| 功率 | 1W | 1W | 1W | |
| 内阻 | 0.001Ω | 0.001Ω | 0.001Ω | |
| 设定值精度
12月(25℃±5℃) |
电压 | ≤0.1%FS | ≤0.1%FS | ≤0.1%FS |
| 电流 | ≤0.2%FS | ≤0.2%FS | ≤0.2%FS | |
| 功率 | ≤1%FS | ≤1%FS | ≤1%FS | |
| 内阻 | ≤最大阻值的1%±1%最大电流 | |||
| 回读值精度
12月(25℃±5℃) |
电压 | ≤0.2%FS | ≤0.2%FS | ≤0.2%FS |
| 电流 | ≤0.2%FS | ≤0.2%FS | ≤0.2%FS | |
| 功率 | ≤1%FS | ≤1%FS | ≤1%FS | |
| 内阻 | ≤最大阻值的1%±1%最大电流 | |||
| 纹波与噪声
(20Hz-2MHz) |
差模电压 | ≤200mVp-p and 16mVrms | ≤320mVp-p and 25mVrms | ≤320mVp-p and 25mVrms |
| 差模电流 | ≤80mArms | ≤160mArms | ≤240mArms | |
| 动态恢复时间(50%-100%负载) | ≤1.5ms | |||
| 远程感测补偿 | ≤5% FS | |||
| 电源转换效率 | ≤93% | |||
| 体积和重量 | 外壳尺寸(WxHxD)mm | 430×133×703.5 | ||
| 整体尺寸(WxHxD)mm | 483×133×793.5 | |||
| 重量（净重） | 18.5kg | 25.5kg | 32.5kg | |
| 供电电源 | 342VAC-528VAC，44-66Hz | |||
| 型号 | TH66200P-70-05 | TH66200P-140-10 | TH66200P-210-15 | |
| 额定输出（电源模式） | 功率 | 0-5kW | 0-10kW | 0-15kW |
| 电压 | 0-200V | 0-200V | 0-200V | |
| 电流 | 0-70A | 0-140A | 0-210A | |
| 内阻 | 0.1-150Ω | 0.05-75Ω | 0.033-50Ω | |
| 负载调节率*1 | 电压 | ≤0.05% FS | ≤0.05% FS | ≤0.05% FS |
| 电流 | ≤0.15% FS | ≤0.15% FS | ≤0.15% FS | |
| 功率 | ≤0.75% FS | ≤0.75% FS | ≤0.75% FS | |
| 电源调节率*2 | 电压 | ≤0.02% FS | ≤0.02% FS | ≤0.02% FS |
| 电流 | ≤0.05% FS | ≤0.05% FS | ≤0.05% FS | |
| 功率 | ≤0.05% FS | ≤0.05% FS | ≤0.05% FS | |
| 设定分辨率 | 电压 | 10mV | 10mV | 10mV |
| 电流 | 0.01A | 0.01A | 0.01A | |
| 功率 | 1W | 1W | 1W | |
| 内阻 | 0.01Ω | 0.01Ω | 0.01Ω | |
| 回读分辨率 | 电压 | 10mV | 10mV | 10mV |
| 电流 | 0.01A | 0.01A | 0.01A | |
| 功率 | 1W | 1W | 1W | |
| 内阻 | 0.0001Ω | 0.0001Ω | 0.0001Ω | |
| 设定值精度
12月(25℃±5℃) |
电压 | ≤0.1% FS | ≤0.1% FS | ≤0.1% FS |
| 电流 | ≤0.2% FS | ≤0.2% FS | ≤0.2% FS | |
| 功率 | ≤1% FS | ≤1% FS | ≤1% FS | |
| 内阻 | ≤最大阻值的1%±1%最大电流 | |||
| 回读值精度
12月(25℃±5℃) |
电压 | ≤0.1% FS | ≤0.1% FS | ≤0.1% FS |
| 电流 | ≤0.2% FS | ≤0.2% FS | ≤0.2% FS | |
| 功率 | ≤1% FS | ≤1% FS | ≤1% FS | |
| 内阻 | ≤最大阻值的1%±1%最大电流 | |||
| 纹波与噪声
(20Hz-2MHz) |
差模电压 | ≤320mVp-p and 45mVrms | ≤320mVp-p and 45mVrms | ≤320mVp-p and 45mVrms |
| 差模电流 | ≤22mArms | ≤44mArms | ≤66mArms | |
| 动态恢复时间(50%-100%负载) | ≤1.5ms | |||
| 远程感测补偿 | ≤5% FS | |||
| 电源转换效率 | ≤93% | |||
| 体积和重量 | 外壳尺寸(WxHxD)mm | 430×133×703.5 | ||
| 整体尺寸(WxHxD)mm | 483×133×793.5 | |||
| 重量（净重） | 18.5kg | 25.5kg | 32.5kg | |
| 供电电源 | 342VAC-528VAC，44-66Hz | |||
| 型号 | TH66500P-30-05 | TH66500P-60-10 | TH66500P-90-15 | |
| 额定输出（电源模式） | 功率 | 0-5kW | 0-10kW | 0-15kW |
| 电压 | 0-500V | 0-500V | 0-200V | |
| 电流 | 0-30A | 0-60A | 0-90A | |
| 内阻 | 0.5-1000Ω | 0.25-500Ω | 0.16-340Ω | |
| 负载调节率*1 | 电压 | ≤0.05% FS | ≤0.05% FS | ≤0.05% FS |
| 电流 | ≤0.15% FS | ≤0.15% FS | ≤0.15% FS | |
| 功率 | ≤0.75% FS | ≤0.75% FS | ≤0.75% FS | |
| 电源调节率*2 | 电压 | ≤0.02% FS | ≤0.02% FS | ≤0.02% FS |
| 电流 | ≤0.05% FS | ≤0.05% FS | ≤0.05% FS | |
| 功率 | ≤0.05% FS | ≤0.05% FS | ≤0.05% FS | |
| 设定分辨率 | 电压 | 10mV | 10mV | 10mV |
| 电流 | 0.01A | 0.01A | 0.01A | |
| 功率 | 1W | 1W | 1W | |
| 内阻 | 0.01Ω | 0.01Ω | 0.01Ω | |
| 回读分辨率 | 电压 | 10mV | 10mV | 10mV |
| 电流 | 0.01A | 0.01A | 0.01A | |
| 功率 | 1W | 1W | 1W | |
| 内阻 | 0.0001Ω | 0.0001Ω | 0.0001Ω | |
| 设定值精度
12月(25℃±5℃) |
电压 | ≤0.1% FS | ≤0.1% FS | ≤0.1% FS |
| 电流 | ≤0.2% FS | ≤0.2% FS | ≤0.2% FS | |
| 功率 | ≤1% FS | ≤1% FS | ≤1% FS | |
| 内阻 | ≤最大阻值的1%±1%最大电流 | |||
| 回读值精度
12月(25℃±5℃) |
电压 | ≤0.1% FS | ≤0.1% FS | ≤0.1% FS |
| 电流 | ≤0.2% FS | ≤0.2% FS | ≤0.2% FS | |
| 功率 | ≤1% FS | ≤1% FS | ≤1% FS | |
| 内阻 | ≤最大阻值的1%±1%最大电流 | |||
| 纹波与噪声
(20Hz-2MHz) |
差模电压 | ≤350mVp-p and 70mVrms | ≤350mVp-p and 70mVrms | ≤350mVp-p and 70mVrms |
| 差模电流 | ≤16mArms | ≤32mArms | ≤48mArms | |
| 动态恢复时间(50%-100%负载) | ≤1.5ms | |||
| 远程感测补偿 | ≤5% | |||
| 电源转换效率 | ≤93% | |||
| 体积和重量 | 外壳尺寸(WxHxD)mm | 430×133×703.5 | ||
| 整体尺寸(WxHxD)mm | 483×133×793.5 | |||
| 重量（净重） | 18.5kg | 25.5kg | 32.5kg | |
| 供电电源 | 342VAC-528VAC，44-66Hz | |||
| 型号 | TH66750P-20-05 | TH66750P-40-10 | TH66750P-60-15 | |
| 额定输出（电源模式） | 功率 | 0-5kW | 0-10kW | 0-15kW |
| 电压 | 0-750V | 0-750V | 0-750V | |
| 电流 | 0-20A | 0-40A | 0-60A | |
| 内阻 | 1.2-2200Ω | 0.6-1100Ω | 0.4-740Ω | |
| 负载调节率*1 | 电压 | ≤0.05% FS | ≤0.05% FS | ≤0.05% FS |
| 电流 | ≤0.15% FS | ≤0.15% FS | ≤0.15% FS | |
| 功率 | ≤0.75% FS | ≤0.75% FS | ≤0.75% FS | |
| 电源调节率*2 | 电压 | ≤0.02% FS | ≤0.02% FS | ≤0.02% FS |
| 电流 | ≤0.05% FS | ≤0.05% FS | ≤0.05% FS | |
| 功率 | ≤0.05% FS | ≤0.05% FS | ≤0.05% FS | |
| 设定分辨率 | 电压 | 10mV | 10mV | 10mV |
| 电流 | 0.01A | 0.01A | 0.01A | |
| 功率 | 1W | 1W | 1W | |
| 内阻 | 0.01Ω | 0.01Ω | 0.01Ω | |
| 回读值最小分辨率 | 电压 | 10mV | 10mV | 10mV |
| 电流 | 0.01A | 0.01A | 0.01A | |
| 功率 | 1W | 1W | 1W | |
| 内阻 | 0.0001Ω | 0.0001Ω | 0.0001Ω | |
| 设定值精度
12月(25℃±5℃) |
电压 | ≤0.1% FS | ≤0.1% FS | ≤0.1% FS |
| 电流 | ≤0.2% FS | ≤0.2% FS | ≤0.2% FS | |
| 功率 | ≤1% FS | ≤1% FS | ≤1% FS | |
| 内阻 | ≤最大阻值的1%±1%最大电流 | |||
| 回读值精度
12月(25℃±5℃) |
电压 | ≤0.1% FS | ≤0.1% FS | ≤0.1% FS |
| 电流 | ≤0.2% FS | ≤0.2% FS | ≤0.2% FS | |
| 功率 | ≤1% FS | ≤1% FS | ≤1% FS | |
| 内阻 | ≤最大阻值的1%±1%最大电流 | |||
| 纹波与噪声
(20Hz-2MHz) |
差模电压 | ≤800mVp-p and 200mVrms | ≤800mVp-p and 200mVrms | ≤800mVp-p and 200mVrms |
| 差模电流 | ≤16mArms | ≤32mArms | ≤48mArms | |
| 动态恢复时间(50%-100%负载) | ≤1.5ms | |||
| 远程感测补偿 | ≤5% | |||
| 电源转换效率 | ≤93% | |||
| 体积和重量 | 外壳尺寸(WxHxD)mm | 430×133×703.5 | ||
| 整体尺寸(WxHxD)mm | 483×133×793.5 | |||
| 重量（净重） | 18.5kg | 25.5kg | 32.5kg | |
| 供电电源 | 342VAC-528VAC，44-66Hz | |||
| 型号 | TH661000P-40-15 | |||
| 额定输出（电源模式） | 功率 | 0-15kW | ||
| 电压 | 0-1000V | |||
| 电流 | 0-40A | |||
| 内阻 | 0.8-1300Ω | |||
| 负载调节率*1 | 电压 | ≤0.05% FS | ||
| 电流 | ≤0.15% FS | |||
| 功率 | ≤0.75% FS | |||
| 电源调节率*2 | 电压 | ≤0.02% FS | ||
| 电流 | ≤0.05% FS | |||
| 功率 | ≤0.05% FS | |||
| 设定分辨率 | 电压 | 10mV | ||
| 电流 | 0.01A | |||
| 功率 | 1W | |||
| 内阻 | 0.01Ω | |||
| 回读分辨率 | 电压 | 10mV | ||
| 电流 | 0.01A | |||
| 功率 | 1W | |||
| 内阻 | 0.0001Ω | |||
| 设定值精度
12月(25℃±5℃) |
电压 | ≤0.1% FS | ||
| 电流 | ≤0.2% FS | |||
| 功率 | ≤1% FS | |||
| 内阻 | ≤最大阻值的1%±1%最大电流 | |||
| 回读值精度
12月(25℃±5℃) |
电压 | ≤0.1% FS | ||
| 电流 | ≤0.2% FS | |||
| 功率 | ≤1% FS | |||
| 内阻 | ≤最大阻值的1%±1%最大电流 | |||
| 纹波与噪声
(20Hz-2MHz) |
差模电压 | ≤1600mVp-p and 300mVrms | ||
| 差模电流 | ≤16mArms | |||
| 动态恢复时间(50%-100%负载) | ≤1.5ms | |||
| 远程感测补偿 | ≤5% FS | |||
| 电源转换效率 | ≤93% | |||
| 体积和重量 | 外壳尺寸(WxHxD)mm | 430×133×703.5 | ||
| 整体尺寸(WxHxD)mm | 483×133×793.5 | |||
| 重量（净重） | 32.5kg | |||
| 供电电源 | 342VAC-528VAC，44-66Hz | |||
■ 额定输出：1000V/40A/15kW
■ 高功率密度: 3U高单机功率5kW/10kW/15kW
■ 主从模式并机，可扩展至480kW
■ 高准确度和高分辨率，低纹波和低噪声
■ 电源模式均支持CV、CC、CR、CP自动转换
■ 内置函数发生器：内置正弦、三角、任意波等波形，支持自定义波形
■ 0.99功率因数
■ 7寸24位色TFT LCD电容式触摸屏，800×480分辨率
■ Linux操作底层，中英文界面
■ 数据记录功能：实时记录电压、电流等信息，并保存至U盘
■ U盘升级：通过U盘升级仪器系统实现更新
■ 支持旋钮及光标精确微调数值
■ 智能型风扇控制，节约能源，降低噪声
■ 定时/计时功能：对仪器输出进行计时或定时
■ 模拟接口：用于外部模拟控制
■ 保护：自带硬件OVP、OCP、OPP等保护，可自定义报警事件
■ 支持SCPI和MODBUS协议
■ 研发和设计验证通用测试
■ 新能源：太阳能电池，新动力汽车，电动自行车
■ 生产线工作台常规测试、维修
■ 自动化设备集成测试
■ 太阳能光伏模拟测试
■ 教学实验室
■ LED测试
■ 汽车线束可靠性测试
