■ 模块化系统

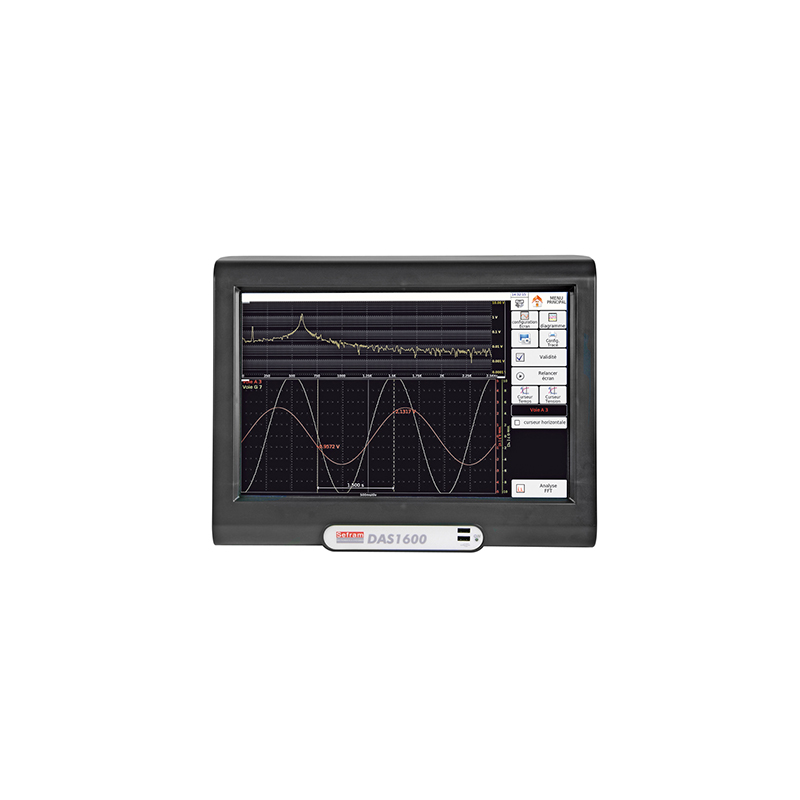

全新DAS1600系列数据记录仪的设计可以满足绝大多数应用程序的需求。如果你的应用程序发生改变，DAS1600可以通过扩展机壳进行升。扩建机壳会增加3个插槽，仪器就可升级到最多72个模拟通道或者混合多种测试板。
■ 多种分析功能
全新DAS1600 提供了多种自动测试的数据,多种触发,功率分析模式,为分析复杂信号提供了方便。
■ 易于操作的全景触摸屏
有了15.4英寸的触摸屏，使用DAS1600的体验就像玩游戏一样：人机界面的设计非常直观，所有菜单简单清晰，而且使用说明可以在仪器上显示。
■ 仪器联网
有了6个USB接口, 通过LAN接口或WIFI通信，你可以远程操作数据记录仪或者下载所记录的数据。使用虚拟网络计算软件（非标配），通过电脑或平板电脑浏览、控制DAS1600就像面对面使用它一样。
| 共同特性（适用于所有此类机型） | |
| 显示 | |
| 15.4英寸TFT背光触屏 | |
| 分辨率1280*800 | |
| 函数与XY坐标显示 | |
| 功能：缩放、光标、光标间缩放 | |
| 数学及比例函数（Y=aX+B） | |
| 20个自动测量数据 | |
| 储存 | |
| 储存设置 | |
| 储存 | 每段128M个字 |
| 内置硬盘 | 500Gb，高速传输（6M/s） |
| 接口及输入输出 | |
| 接口 | 六个USB（2个在前面板，4个在后面板） |
| 逻辑通道 | 16个逻辑通道（最大电压：24V，输入电阻4.7kΩ） |
| 传感器馈电 | 最大12V/0.2A(非流动) |
| 报警输出 | 3个输出，一个继电器（24V/100mA），两个2xTTL 5V |
| 功率分析功能（此功能可与一个通用板和附件用于电流测量） | |
| 网络 | 单相，双相，三相 |
| 频率 | 50-60Hz，400Hz，1000Hz |
| 显示 | 示波器模式，菲涅尔图模式 |
| 谐波 | 最高计算50次谐波，并且带有记录功能 |
| 测量 | 24个测试参数：电压，电流（平均值，RMS，峰值），峰值因数，功率（有用功率，无用功率，视在功率），功率因数，谐波，THD，DF，频率，能量…… |
| 常规与外界环境 | |
| 电源 | 90VAC – 264VAC，47Hz – 63Hz |
| 功率消耗 | 最大47VA |
| 工作温度 | 0℃ - 40℃ |
| 储存温度 | -20℃ - 60℃ |
| 最大工作湿度 | 最大80% |
| 尺寸(无扩展机壳) | 298*394*218mm |
| 尺寸(有扩展机壳) | 298*394*295mm |
| 重量（一块板） | 8kg（加扩展机壳10kg） |
| 规格-通用输入板 | ||
| 通道数 | 每个板6通道 | |
| 电压 | ||
| 直流电压范围 | 1mV – 1000V | |
| 最大偏移 | ±5 1000V除外 | |
| 精度 | ±0.1% ±10V ±0.2% 偏移 | |
| TRMS AC+DC | 200mV – 500V | |
| 带宽（-3dB） | 5Hz – 100kHz | |
| 波峰因数 | 2.2 | |
| 频率 | ||
| 灵敏度 | 300mV rms min. | |
| 工作周期 | 10% | |
| 频率范围 | 10Hz – 100kHz | |
| 基础精度 | 0.2%满量程 | |
| 最大输入电压 | ±500V直流 或 440V交流（正弦） | |
| 温度 | ||
| 传感器 | 使用温度 | 范围 |
| J | -20℃ - 1200℃ | 20℃ - 2000℃ |
| K | -250℃ - 1370℃ | 20℃ - 2000℃ |
| T | -200℃ - 400℃ | 20℃ - 500℃ |
| S | -50℃ - 1760℃ | 50℃ - 2000℃ |
| B | -200℃ - 1820℃ | 50℃ - 2000℃ |
| E | -250℃ - 1000℃ | 20℃ - 1000℃ |
| N | -250℃ - 1300℃ | 20℃ - 1000℃ |
| W5 | -0℃ - 2320℃ | 50℃ - 2000℃ |
| 精度 | 冷端补偿：±1.25℃ | |
| 取样 | ||
| 分辨率 | 14bit | |
| 取样速度 | 1M/s 每个频道 | |
| 储存长度 | 每段32M字，最多128段落 | |
| 触发 | 正沿，负沿，逻辑输入，延迟，Go No Go | |
| 预触发 | -100% - 100% | |
| 带宽 | ||
| 模拟输入带宽 | 1V：100kHz
≤50mV：50kHz min. |
|
| 可编程数字滤波 | 10Hz，100Hz，1kHz，10kHz | |
| 输入阻抗（直流） | <1V：>25MΩ
≥1V：1MΩ |
|
| 输入电容 | 150pF typ. | |
| 最大输入电压 | 一个通道与机壳接地之间：±500V
一个通道的两个端口间：±500V |
|
| 隔离机壳接地与通道 | 500V直流时>100MΩ | |
| 规格 – 6隔离高压通道板 | |
| 通道数 | 6 |
| 直流电压 | 100mV – 2000V |
| 最大偏移 | ±5范围（限制在最高2000V） |
| 精度 | ±0.2% ±0.2%偏移 |
| 最大RMS AC+DC电压 | 1000V AC |
| 带宽（-3dB） | 26kHz（取决于范围） |
| 波峰因数 | 2.2（最高峰值200V）
|
| 输入阻抗 | <10V：11MΩ
≥10V：10MΩ |
| 安全 | CAT III – 1000V, CAT IV – 600V |
| 频率 | |
| 灵敏度 | 100mVrms. Min |
| 工作周期 | 10% min. |
| 频率范围 | 10Hz – 100kHz |
| 基本精度 | ±0.02%满量程 |
| 取样 | |
| 分辨率 | 14bits |
| 取样速度 | 最大1M/s每个通道 |
| 带宽 | |
| 模拟输入带宽 | ≥100V：26kHz
10V – 100V：20kHz <10V：3kHz |
| 可编程模拟滤波 | 10kHz，1kHz，100Hz（斜率60dB/10格） |
| 规格 – 多层印制板 | ||
| 通道数 | 每个板12通道 | |
| 电压 | ||
| 直流电压范围 | 1mV – 50V | |
| 最大偏移 | ±5 | |
| 精度 | ±0.1% ±10μV ±0.1%偏移 | |
| TRMS AC+DC | 200mV – 50V | |
| 带宽（-3dB） | 5Hz – 100Hz | |
| 峰值因数 | 2.2 | |
| 温度 | ||
| 传感器 | 使用环境 | 范围 |
| PT100(2，3，4Fils) | -200℃ - 850℃ | 20℃ - 1000℃ |
| J | -20℃ - 1200℃ | 20℃ - 2000℃ |
| K | -250℃ - 1370℃ | 20℃ - 2000℃ |
| T | -200℃ - 400℃ | 20℃ - 500℃ |
| S | -50℃ - 1760℃ | 50℃ - 2000℃ |
| B | -200℃ - 1820℃ | 50℃ - 2000℃ |
| E | -250℃ - 1000℃ | 20℃ - 1000℃ |
| N | -250℃ - 1300℃ | 20℃ - 1000℃ |
| WS | 0℃ - 2320℃ | 50℃ - 2000℃ |
| Accuracy | 冷端补偿：±1.25℃ | |
| 取样 | ||
| 分辨率 | 16Bit | |
| 取样速度 | 最高200μs（5K取样/s） | |
| 储存长度 | 32M字每段，最多128个段落 | |
| 触发 | 正沿，负沿，逻辑输入，延迟，Go No Go | |
| 预触发 | -100% - 100% | |
| 带宽 | ||
| 模拟输入带宽（-3dB） | -3dB时达1kHz | |
| 可编程数字滤波 | 0.1Hz – 50Hz | |
| 输入阻抗（直流） | >5V：2MΩ | |
| 输入电容 | ≤5V：10MΩ（150pF） | |
| 最大输入电压 | 一个通道与机壳接地之间：±50V
一个通道的两个端口间：±50V 所有输入都为微分的，无隔离 |
|
| 普通模式电压（最大） | <5V：±5V >5V：±50V | |
| 规格 – 应变仪板 | ||||
| 通道 | 6通道（全部绝缘） | |||
| 测量 | 应变仪，电压，热电偶，和可选的外部分流器 | |||
| 输入 | 微分，全隔离 | |||
| 输入阻抗 | <1V：2MΩ
≥1V：1MΩ |
|||
| 最大输入电压 | 200V直流（输入端与地之间或地与机壳之间） | |||
| 输入电压 | ±50V | |||
| 隔离 | >100MΩ，500V一下（通道与机壳之间） | |||
| 输入连接器 | 快速插拔，每个通道6个接头 | |||
| 所有精度通过1Hz滤波 | ||||
| 电压测量 | ||||
| 最大范围 | 50V | |||
| 最低范围 | 1mV | |||
| 最大偏移 | ±50V限制在±5范围 | |||
| 精度 | ±0.1%满量程，±10μV，±0.1%偏差 | |||
| 分辨率 | 16bit | |||
| 失调漂移 | 100ppm/℃±1μV/℃ | |||
| 取样速度 | 100kHz（或10μs） | |||
| 噪音 | <30μV在无过滤状态下 | |||
| 应变器测量 | ||||
| 这个部件是μSTR（微应变）- 2000μSTR = 1mV/V | ||||
| 桥接器 | 全桥（4线和6线）半桥 | |||
| 自动平衡范围 | ±25000μSTR | |||
| 桥供应电压 | 2V和5V（对称的±1V和正负2.5V） | |||
| 计量器速率 | 2（在1.8-2.2可调） | |||
| 最大范围 | 50000μSTR | |||
| 最小范围 | 1000μSTR | |||
| 最大偏差 | ±50000μSTR | |||
| 精度 | ±0.1%满量程，±5μSTR，±0.1%偏差 | |||
| 分辨率 | 16bit | |||
| 取样速度 | 100kHz（或10μs） | |||
| 失调漂移 | 100ppm/℃±1μV/℃ | |||
| 带宽 | ||||
| 3dB | >18kHz | |||
| 模拟
滤波 |
低通（60dB每10格） | 1kHz，100Hz，10Hz | ||
| 低通（数字） | 1Hz，0.1Hz，0.01Hz，0.001Hz | |||
| 温度测量 | ||||
| J，K，T，S，N，E，W5热电偶的冷端补偿：±1.25℃ | ||||
| 传感器 | 最大可能达到的范围 | 范围 | ||
| J | -210℃ - 1200℃ | 20℃ - 2000℃ | ||
| K | -250℃ - 1370℃ | 20℃ - 2000℃ | ||
| T | -200℃ - 400℃ | 20℃ - 500℃ | ||
| S | -50℃ - 1760℃ | 50℃ - 2000℃ | ||
| B | 200℃ - 1820℃ | 50℃ - 2000℃ | ||
| E | -250℃ - 1000℃ | 20℃ - 1000℃ | ||
| N | -250℃ - 1300℃ | 20℃ - 1000℃ | ||
| W5 | 0℃ - 2320℃ | 50℃ - 2000℃ | ||
| 测试板与选装（加*为工厂选配） | |
| 984405500 | 16个独立的逻辑通道模块 |
| 910007000 | 逻辑通道连线 |
| 984402000 | 12通道多路复用板 |
| 984401000 | 6个独立通道通用板 |
| 984402500 | 6个独立通道应变仪/温度板 |
| 984405000 | 额外机壳带3个插槽* |
| 916006000 | 6个独立通道高压板 |
| 916003000 | IRIG板* |
| 916001000 | 电池选配* |
| 916004500 | Wifi通讯选配 |
| 916007000 | DAS1600/800机架装配箱 |
| 916009500 | 军用标准MIL-STD选配 |
| 电流钳 | |
| A1257 | 工具箱外加3个可以弯曲的钳子 30A/300A/3000A AC 用于三相测试 |
| A1287 | 可以弯曲的钳子30A/300A/3000A AC |
| SP201 | 电流钳200A AC，10mV/1A，D 15mm |
| SP221 | 电流钳10A AC，100mV/1A，D 15mm |
| SP230 | 电流钳1200A AC，10mV/1A，D 50mm |
| SP261 | 电流钳1200A AC+DC，1mV/1A，D 50mm |
| SP270 | 电流钳2000A AC，1mV/1A，D 70mm |
| 分流器 | |
| 910007100 | 最大分流0.01Ω 3A |
| 910007200 | 最大分流0.1Ω 1A |
| 989006000 | 最大分流1Ω 0.5A |
| 912008000 | 最大分流10Ω 0.15A |
| 989007000 | 最大分流50Ω 0.05A |
| 207030301 | 最大分流0.01Ω 30A |
| 207030500 | 最大分流0.001Ω 50A |
| 运输盒 | |
| 914007500 | 用于8460（无额外机壳） |
| 914008000 | 用于8460（无额外机壳） |
| FLEXPRO分析软件 | |
| 100081 | Flexpro* View（基础版） |
| 100082 | Flexpro* View（完整版） |
■ 6-72模拟通道,16个逻辑通道
■ 每个通道最高1μs取样速度
■ 通用板带宽：100kHz
高压板带宽：≥100V：26kHz
10V – 100V：20kHz
<10V: 3kHz
多路复用板带宽：1kHz
应变仪板带宽：>18kHz
■ 500GB 内置硬盘
■ 128M 内存
■ 测试板
-6个独立通道通用输入500V交流或1000V直流
-12个通道多路复用板（电压、温度、pt100）
-6个用于应变仪的独立通道，可以测试电压、温度、pt100
-6个独立通道1000V AC* 或2000V DC*
■ 15.4寸全景TFT触屏
■ 接口：以太网，USB*6，VGA
■ 功率分析（50Hz，60Hz，400Hz，1kHz）
■ 内置电池选装
■ IRIG板选装
■ WiFi选装
■ MIL-STD-810G选装（冲击与震动）
■ IEC1010：CAT III – 600V
