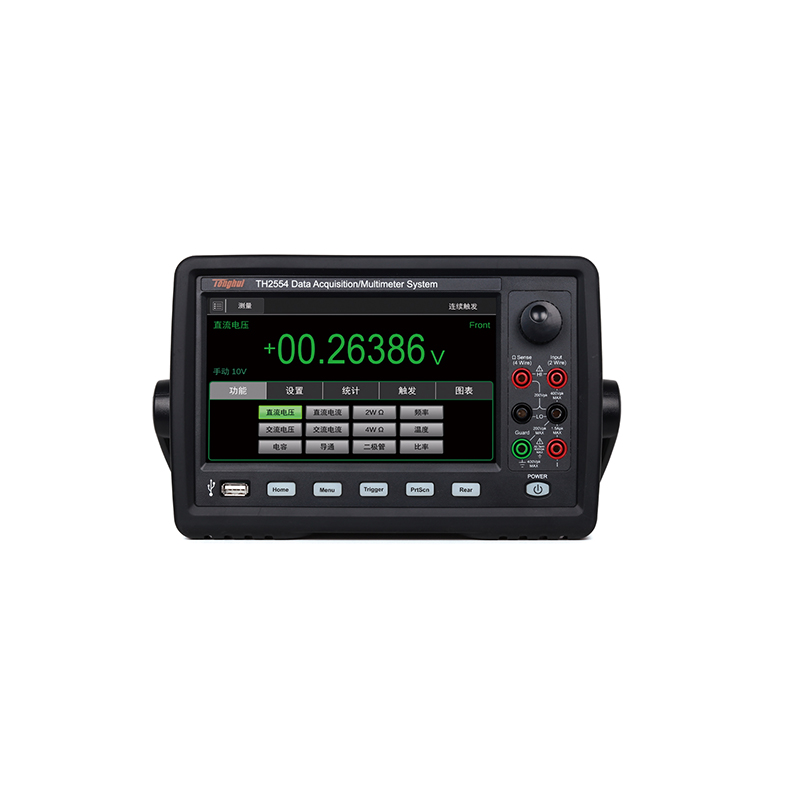

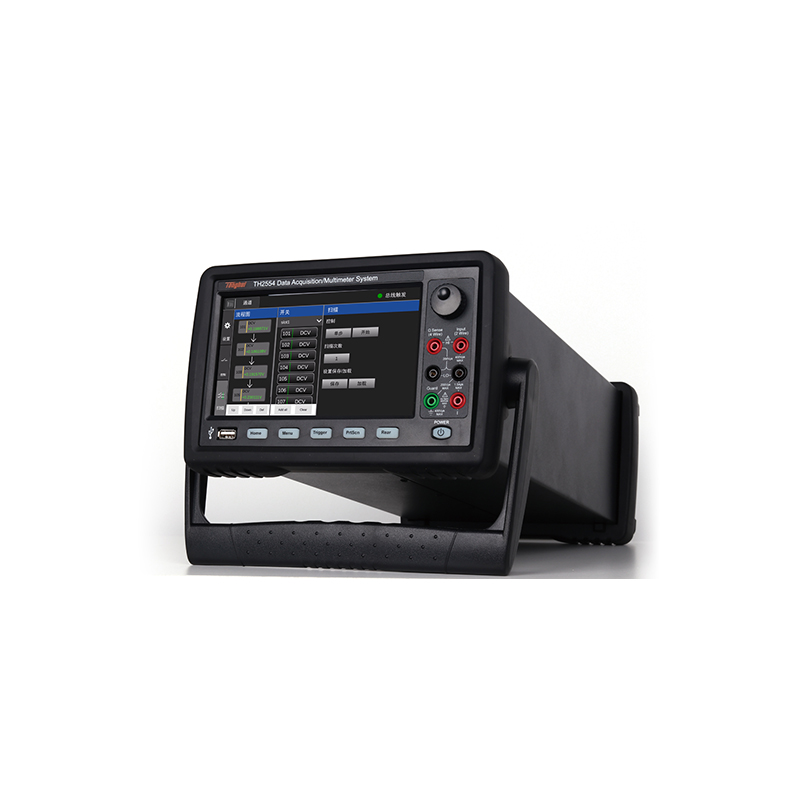

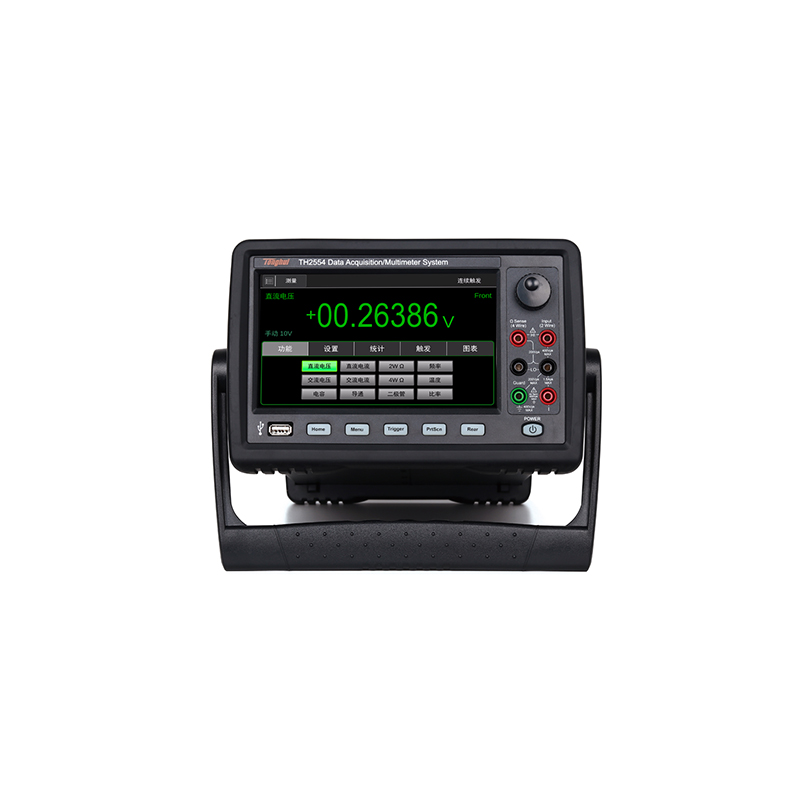

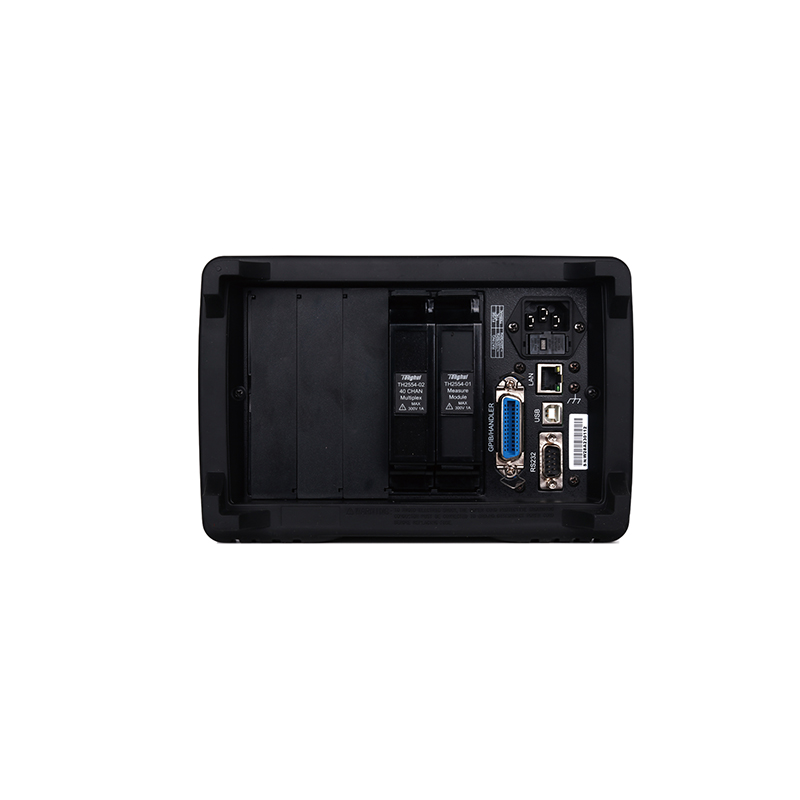

TH2554是一台高精度、高稳定、多路扫描的数据采集系统，提供高达1000次/秒的最快读数速率，0.0035%的直流电压基本精度以及0.0100%的基本电阻精度等一系列优良的性能。
无论是研发阶段的产品性能测试，还是生产过程中的自动化测试，针对多测试点，多种信号测量等应用，模块化结构的TH2554系列数据采集/开关系统将精密的测量功能与灵活的信号连接功能相结合，可提供丰富的测试测量解决方案。
| 测量参数 | 范围 | 最高精度% |
| 直流电压（DCV） | 0.1μV-300.000V | 0.0035 |
| 直流电流（DCI） | 0.1nA-3A | 0.050 |
| 直流电阻（DCR） | 10μΩ-100.0000MΩ | 0.0100 |
| 交流电压（ACV） | 0.1μV-300.000V | 0.060 |
| 交流电流（ACI） | 1nA-3A | 0.1 |
| 频率 | 3Hz-300kHz | 0.010 |
| 二极管 | 5V量程/1mA测试电流 | 0.010 |
| 连续性（导通） | 1kΩ量程/1mA测试电流 | 0.010 |
| 温度 | PT100 (DIN/ IEC 751)探头 | 探头精度 + 0.05°C |
| 5 kΩ热敏电阻 | 探头精度 + 0.10°C | |
| 电容 | 0.0001nF-10.000mF | 0.5 |
A． 6 1/2 DMM万用表板卡
支持万用表功能， 6 1/2位测量分辨率，支持任意槽位任意热插拔
测量范围：
· 直流电压0.1μV至300V
· 交流电压0.1μV至300V
· 直流电流10pA至3A
· 交流电流1nA至3A
· 两线及四线式的电阻测量0.01mΩ至120MΩ
· 频率2Hz - 1MHz
B． 基础板卡
1. 40通道（两线）/20通道（四线）输入，独立2通道电流输入
2. 电压测试最大300V，电流测试最大1A
3. 热电偶温度测试带CJC(冷端补偿)
4. 测试端口带公共端口，可以1对多。
5. 万用表插板所有功能都可以通过插板测试
6. 扫描速度最快 90通道/秒
C． 快速板卡
1. 20通道固态差分复用器模块，四线电阻为10通道
2. 电压测试最大60V，不测试电流
3. 热电偶温度测试带CJC(冷端补偿)
4. 测试端口带公共端口，可以1对多。
5. 扫描速度最快 800通道/秒
- 直流电压
| 量程 | 24 小时
TCAL ± 1°C |
90 天
TCAL ± 5°C |
1 年
TCAL ± 5°C |
2 年
TCAL ± 5°C |
温度系数/°C |
| 100.0000 mV | 0.0030+ 0.0030 | 0.0040 + 0.0035 | 0.0050 + 0.0035 | 0.0065 + 0.0035 | 0.0005 + 0.0005 |
| 1.000000V | 0.0020+ 0.0006 | 0.0030 + 0.0007 | 0.0040 + 0.0007 | 0.0055 + 0.0007 | 0.0005 + 0.0001 |
| 10.00000V | 0.0015+ 0.0004 | 0.0020 + 0.0005 | 0.0035 + 0.0005 | 0.0050 + 0.0005 | 0.0005 + 0.0001 |
| 100.0000V | 0.0020+ 0.0006 | 0.0035 + 0.0006 | 0.0045 + 0.0006 | 0.0060 + 0.0006 | 0.0005 + 0.0001 |
| 300.000V | 0.0020+ 0.0006 | 0.0035+ 0.0010 | 0.0045+ 0.0010 | 0.0060 + 0.0010 | 0.0005 + 0.0001 |
- 直流电阻
| 量程 | 测试电流 | 24 小时
TCAL ± 1°C |
90 天
TCAL ± 5°C |
1 年
TCAL ± 5°C |
2 年
TCAL ± 5°C |
温度系数/°C |
| 10Ω | 10mA | 0.0050+ 0.0030 | 0.008+ 0.004 | 0.010+ 0.004 | 0.012+ 0.004 | 0.0006 + 0.0005 |
| 100 Ω | 1mA | 0.0030+ 0.0020 | 0.008+ 0.003 | 0.010+ 0.003 | 0.012+ 0.003 | 0.0006 + 0.0003 |
| 1kΩ | 1mA | 0.0020+ 0.0005 | 0.008+ 0.001 | 0.010+ 0.001 | 0.012+ 0.001 | 0.0006 + 0.0001 |
| 10kΩ | 100uA | 0.0020+ 0.0005 | 0.008+ 0.001 | 0.010+ 0.001 | 0.012+ 0.001 | 0.0006 + 0.0001 |
| 100kΩ | 10uA | 0.0020+ 0.0005 | 0.008+ 0.001 | 0.010+ 0.001 | 0.012+ 0.001 | 0.0006 + 0.0001 |
| 1MΩ | 5uA | 0.002 + 0.001 | 0.008+ 0.001 | 0.010+ 0.001 | 0.012+ 0.001 | 0.0030+ 0.0030 |
| 10MΩ | 500nA | 0.015 + 0.001 | 0.020+ 0.001 | 0.040+ 0.001 | 0.060+ 0.001 | 0.0030+ 0.0030 |
| 100MΩ | 500nA//10M | 0. 300+ 0.010 | 0.800+ 0.010 | 0.800+ 0.010 | 0.800+ 0.010 | 0.0030+ 0.0030 |
- 直流电流
| 量程 | 内阻压降 | 24 小时
TCAL ± 1°C |
90 天
TCAL ± 5°C |
1 年
TCAL ± 5°C |
2 年
TCAL ± 5°C |
温度系数/°C |
| 100uA | <0.11V | 0.010 + 0.020 | 0.040 + 0.025 | 0.050 + 0.025 | 0.060 + 0.025 | 0.0020+ 0.0030 |
| 1mA | <0.11V | 0.010 + 0.006 | 0.030 + 0.006 | 0.050 + 0.006 | 0.060 + 0.006 | 0.0020+ 0.0005 |
| 10mA | < 0.5 V | 0.010 + 0.020 | 0.030 + 0.020 | 0.050 + 0.020 | 0.060 + 0.020 | 0.0020+ 0.0020 |
| 100mA | < 0.5 V | 0.010 + 0.004 | 0.030 + 0.005 | 0.050 + 0.005 | 0.060 + 0.005 | 0.0020+ 0.0005 |
| 1A | < 0.7 V | 0.050 + 0.006 | 0.080 + 0.010 | 0.100 + 0.010 | 0.120 + 0.006 | 0.0050+ 0.0010 |
| 3A | < 2.0 V | 0.180 + 0.020 | 0.200 + 0.020 | 0.200 + 0.020 | 0.230 + 0.020 | 0.0050+ 0.0020 |
| 10A | < 0.5 V | 0.050 + 0.010 | 0.120 + 0.010 | 0.120 + 0.010 | 0.150 + 0.010 | 0.0050+ 0.0010 |
- 二极管测试
| 功能 | 测试电流 | 24 小时
TCAL ± 1°C |
90 天
TCAL ± 5°C |
1 年
TCAL ± 5°C |
2 年
TCAL ± 5°C |
温度系数/°C |
| 5V | 1mA | 0.002 + 0.030 | 0.008 + 0.030 | 0.010+ 0.030 | 0.012 + 0.030 | 0.0010+ 0.0020 |
- 连续性（导通）测试
| 功能 | 测试电流 | 24 小时
TCAL ± 1°C |
90 天
TCAL ± 5°C |
1 年
TCAL ± 5°C |
2 年
TCAL ± 5°C |
温度系数/°C |
| 1kΩ | 1mA | 0.002 + 0.030 | 0.008 + 0.030 | 0.010+ 0.030 | 0.012 + 0.030 | 0.0010+ 0.0020 |
- 温度测试
| 温度 | |
| PT100 (DIN/ IEC 751) | 探头精度 + 0.05°C |
| 5kΩ热敏电阻 | 探头精度 + 0.10°C |
- 交流电压测试
| 频率/量程 | 24 小时
TCAL ± 1°C |
90 天
TCAL ± 5°C |
1 年
TCAL ± 5°C |
2 年
TCAL ± 5°C |
温度系数/°C |
| 3-5 Hz | 1.00+0.02 | 1.00+0.02 | 1.00+0.03 | 1.00+0.03 | 0.100+0.003 |
| 5-10 Hz | 0.35+0.02 | 0.35+0.03 | 0.35+0.03 | 0.35+0.03 | 0.035+0.003 |
| 10 Hz-20 kHz | 0.04+0.02 | 0.05+0.03 | 0.06+0.03 | 0.07+0.03 | 0.005+0.003 |
| 20-50 kHz | 0.10+0.04 | 0.11+0.05 | 0.12+0.05 | 0.13+0.05 | 0.011+0.005 |
| 50-100 kHz | 0.55+0.08 | 0.60+0.08 | 0.60+0.08 | 0.60+0.08 | 0.060+0.008 |
| 100-300 kHz | 4.00+0.50 | 4.00+0.50 | 4.00+0.50 | 4.00+0.50 | 0.200+0.020 |
- 交流电流测试
| 频率/量程 | 24 小时
TCAL ± 1°C |
90 天
TCAL ± 5°C |
1 年
TCAL ± 5°C |
2 年
TCAL ± 5°C |
温度系数/°C | |
| 量程 | 压降 | |||||
| 100μA | <0.011V | |||||
| 1mA | < 0.11V | |||||
| 10mA | <0.05V | |||||
| 100mA | <0.5V | |||||
| 3Hz- 5kHz | 0.10+0.04 | 0.10+0.04 | 0.10+0.04 | 0.10+0.04 | 0.015+0.006 | |
| 5kHz - 10kHz | 0.10+0.04 | 0.10+0.04 | 0.10+0.04 | 0.10+0.04 | 0.030+0.006 | |
| 1A量程 | <0.7V | |||||
| 3Hz- 5kHz | 0.10+0.04 | 0.10+0.04 | 0.10+0.04 | 0.10+0.04 | 0.015+0.006 | |
| 5kHz - 10kHz | 0.10+0.04 | 0.10+0.04 | 0.10+0.04 | 0.10+0.04 | 0.030+0.006 | |
| 3A量程 | <2.0V | |||||
| 3Hz- 5kHz | 0.23+0.04 | 0.23+0.04 | 0.23+0.04 | 0.23+0.04 | 0.015+0.006 | |
| 5kHz - 10kHz | 0.23+0.04 | 0.23+0.04 | 0.23+0.04 | 0.23+0.04 | 0.030+0.006 | |
| 10A量程 | <0.5V | |||||
| 3Hz- 5kHz | 0.15+0.04 | 0.15+0.04 | 0.15+0.04 | 0.15+0.04 | 0.015+0.006 | |
| 5kHz - 10kHz | 0.15+0.04 | 0.15+0.04 | 0.15+0.04 | 0.15+0.04 | 0.030+0.006 | |
- 7寸彩色电容式触摸屏，800×480分辨率
- Linux操作系统
- 5插槽主机，标配6 1/2 万用表板卡
- 板卡支持任意槽位热插拔
- 单机支持多达160通道，单通道成本极低
- 6 1/2 万用表（DMM）板卡支持DCV、DCI、ACV、ACI、2WR、4WR、周期、频率、温度、温度采集支持热电偶、热敏电阻和RTD
- 0.0035%直流电压（DCV）测量精度
- 0.0100%的基本电阻测量精度
- 高达1000次/秒读数速率
- 扫描速度
基础板卡：90通道/秒
快速板卡：800通道/秒（
- USB数据直接存储
- 标准的SCPI命令集
n 工业
电机、变压器、磁芯、等温升评估
电阻烧结炉、新能源电池、充电桩、汽车电机、LED灯、芯片的温度测试。
n 农业
蔬菜大棚、水果大棚、种子冷藏库等温度监控
n 化工
反应炉、生产设备等温度监控
n畜牧
养殖大棚、圈舍、食物保存、海鲜仓库等温度监控
n医药
病房、检查室、药品保存间、精子库、救护车等温度监控
n环境
野外监控点、气象监控点等温度监控
n交通
交通指示牌、高速公路、冷藏运输、汽车电子等温度监控
| 标配 | |||||
| 配件名称 | 型号 | ||||
| 选配 | |||||
| 配件名称 | 型号 | ||||
| 高精度测量模块 | TH2554-DMM | ||||
| 20路基础扫描模块 | TH2554-01 | ||||
| 40路基础扫描模块 | TH2554-02 | ||||
| 20路快速扫描模块 | TH2554-03 | ||||
| 6x8矩阵扫描模块 | TH2554-04 | ||||
