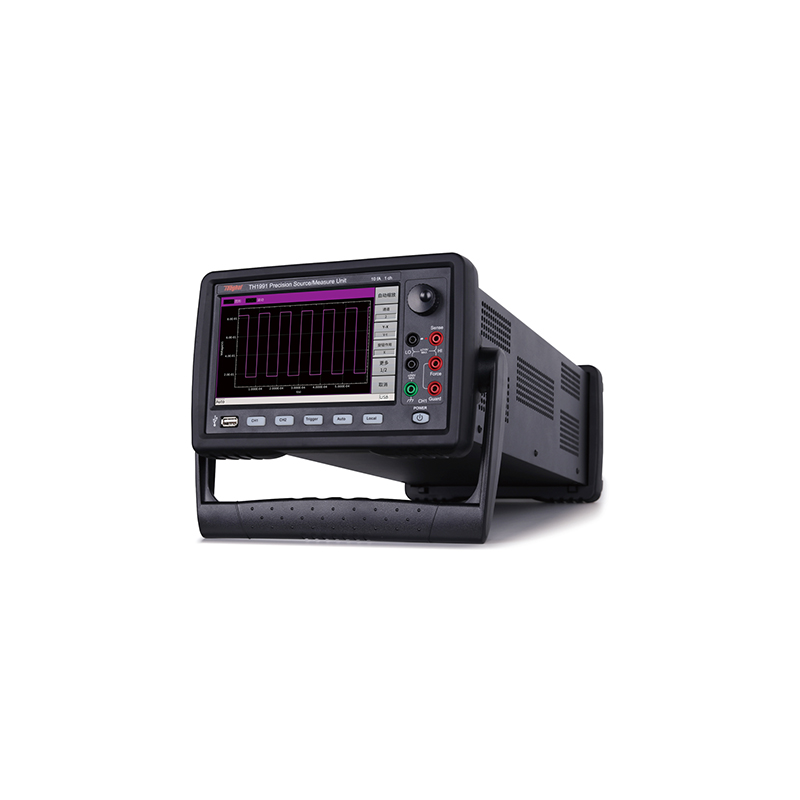

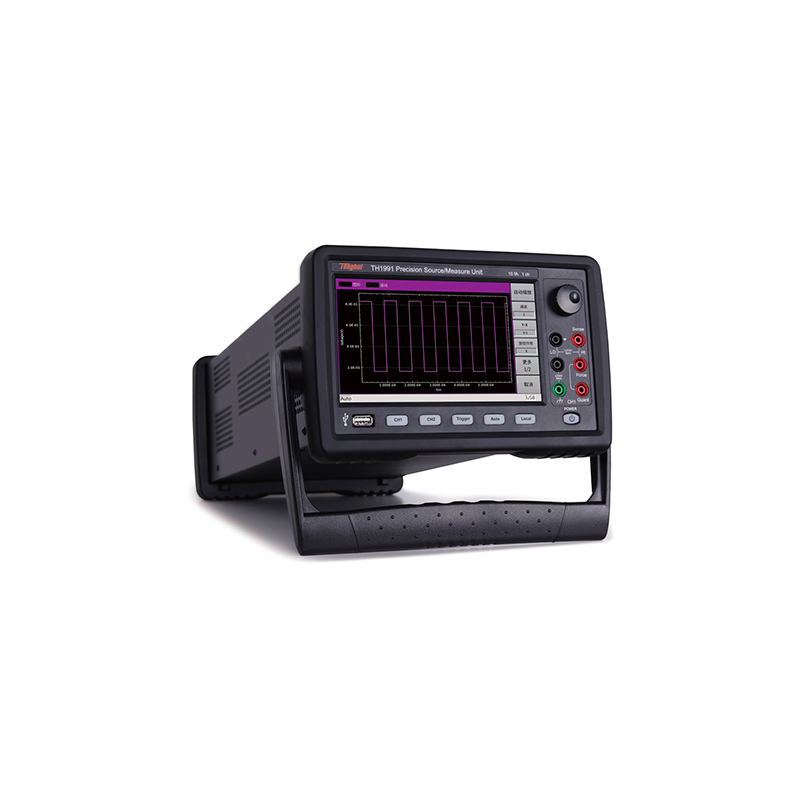

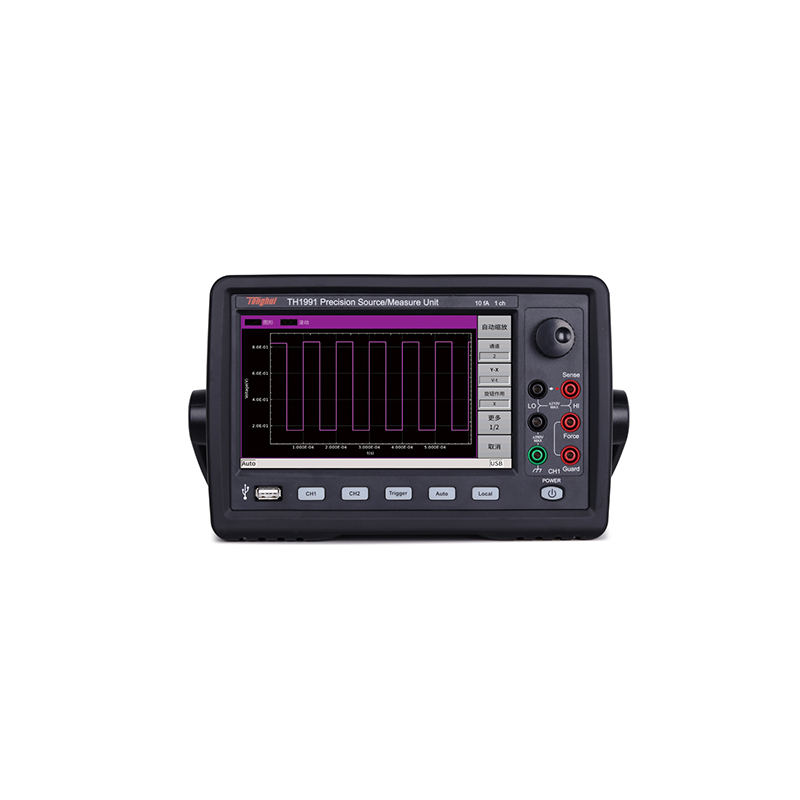

TH1991/TH1992系列精密源/测量电源，可同时输出并测量电压和电流，在仪器中集成了电流源、电压源、电压表、电流表功能，各功能可任意切换。
TH1991/TH1992系列精密源/测量单元可输出高达±210V直流电压、±3A直流电流以及±10.5A脉冲电流、最小10fA/100nV的电源和测量分辨率，支持高速采样，可生成任意波形。
TH1991/TH1992系列精密源/测量单元系列采用了7英寸电容式触摸屏，以Linux操作系统为底层，交互式图形用户界面及各种显示模式，并内置了二极管、三极管、MOS管以及IGBT等器件的I/V曲线扫描功能，无需连接上位机即可完成IV功能测试，可显著提高测试效率。
TH1991/TH1992系列精密源/测量单元全面、综合的电源和测量功能，是测试半导体、有源/无源器件以及各种其他器件与材料的理想选择。
TH1991/TH1992系列精密源/测量单元广泛应用在研发和教育应用、工业开发、测试和制造业等领域。
功能特点
A.四象限输出

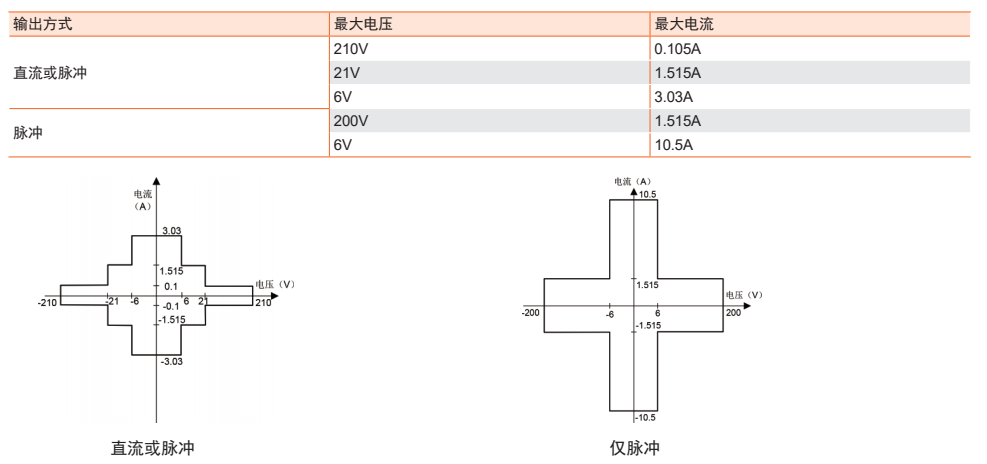

TH199X系列可在四个象限，最大输出范围（仅部分型号）
B.多种工作方式

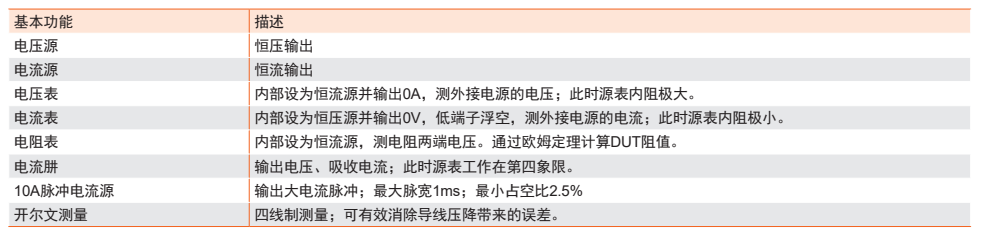

TH199X可按如下工作模式工作
C.半导体元件静态特性测试
TH199X系列精密源/测量单元无需上位机软件，可直接在仪器界面设置并生成半导体元件如二极管、三极管、MOS管、IGBT等IV特性曲线，并可以直接调用常用器件库，快速完成测试。

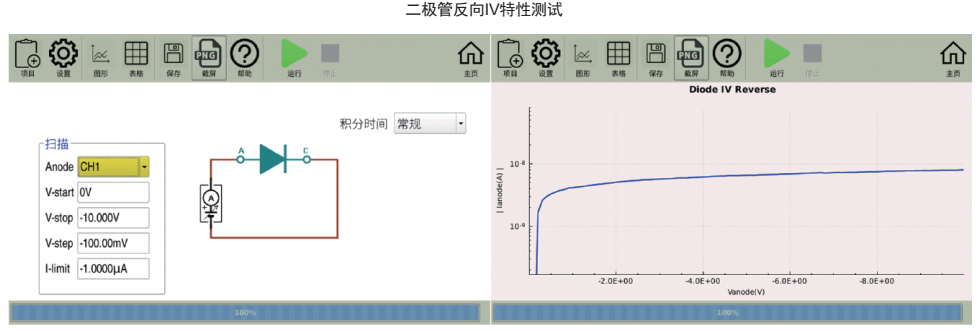

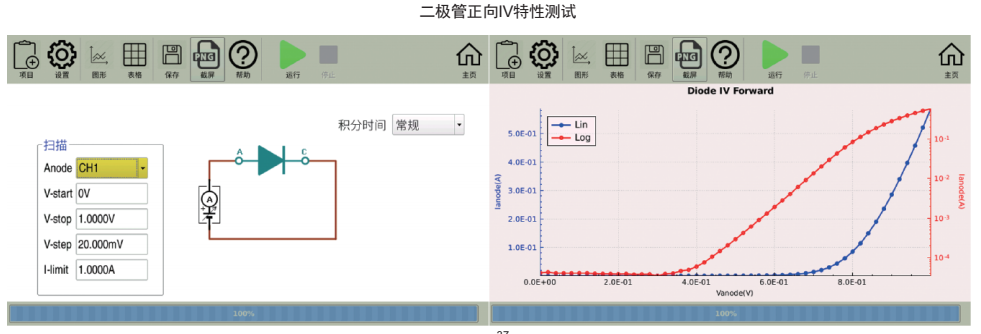

1）二极管IV特性测试

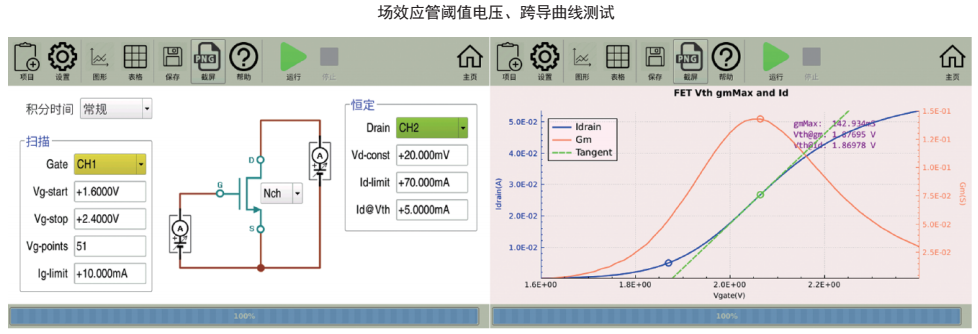

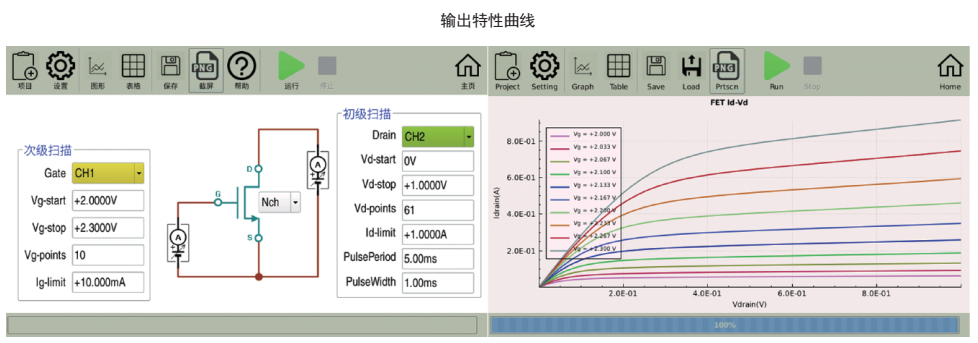

2）场效应管输出特性曲线

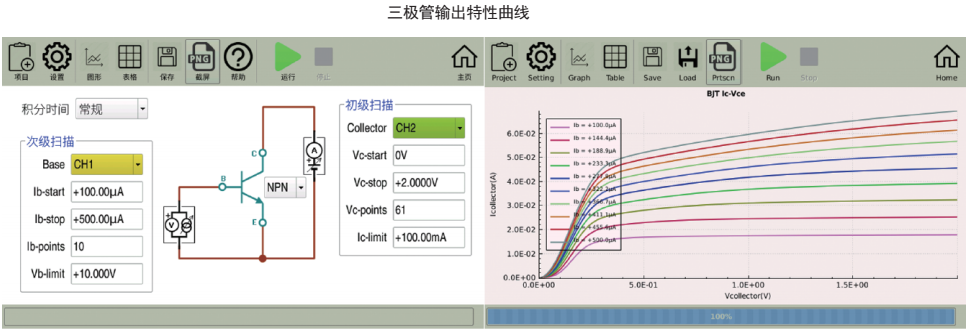

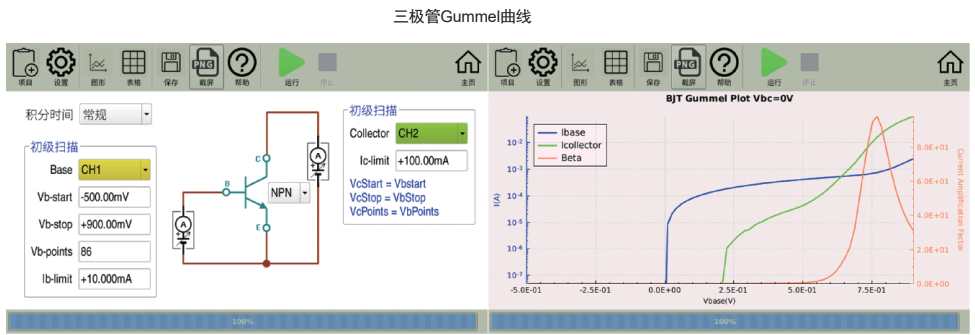

3）三极管输入输出特性曲线

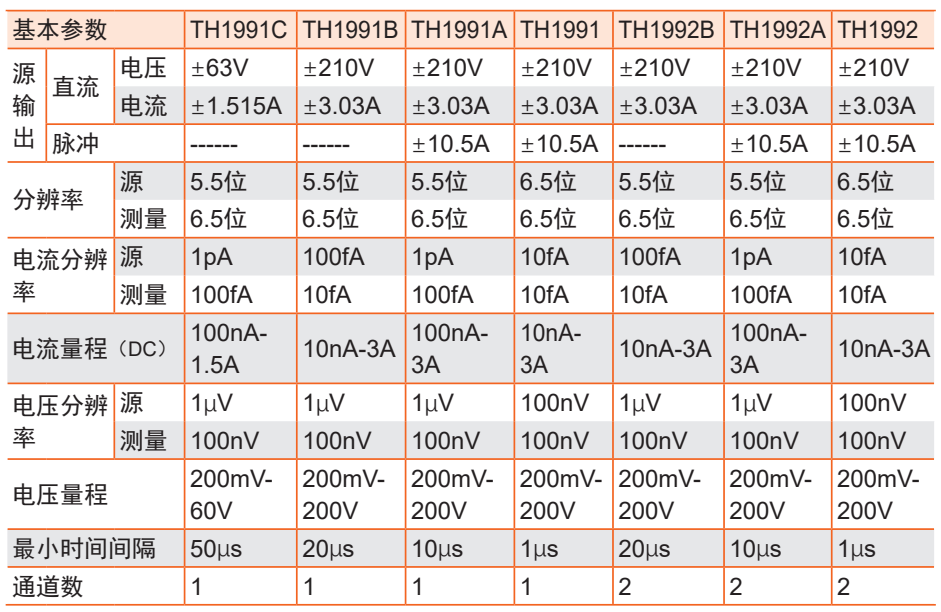

| 产品型号 | TH1991C | TH1991B | TH1991A | TH1991 | TH1992B | TH1992A | TH1992 | ||
| 显示 | |||||||||
显示器  7英寸电容式触摸彩色LCD显示器，分辨率800×480 |
|||||||||
| 关键指标 | |||||||||
| 通道数 | 1 | 2 | |||||||
| 功率 | 31.8W | ||||||||
| 最大输出 | 电压 | ±63V | ±210V | ||||||
| 电流 | 直流 | ±1.515A | ±3.03A | ||||||
| 脉冲 | ------ | ------ | ±10.5A | ±10.5A | ------ | ±10.5A | ±10.5A | ||
| 电源 | 最大位数 | 位数 | 5 1/2 | 6 1/2 | 5 1/2 | 6 1/2 | |||
| 最小分辨率 | 电压 | 1μV | 100nV | 1μV | 100nV | ||||
| 电流 | 1pA 100fA 1pA |
10fA | 100fA 1pA |
10fA | |||||
| 测量 | 最大位数 | 位数 | 6 1/2 | ||||||
| 最小分辨率 | 电压 | 100nV | |||||||
| 电流 | 100fA | 10fA | 100fA | 10fA | 10fA | 100fA | 10fA | ||
| 电压量程 | 200mV
-60V |
200mV-200V | |||||||
| 最小间隔时间 | 50μs | 20μs 10μs 1μs 20μs 10μs 1μs |
|||||||
| 电压测量/电压源（精度：读数百分比+偏置） | |||||||||
| 量程 | ±200mV | 测量分辨率 | 100nV | ||||||
| 精度 | ±(0.015% + 225μV) | ||||||||
| ±2V | 测量分辨率 | 1μV | |||||||
| 精度 | ±(0.02% + 350μV) | ||||||||
| ±20V | 测量分辨率 | 10μV | |||||||
| 精度 | ±(0.015% + 5mV) | ||||||||
| ±200V | 测量分辨率 | 100μV | |||||||
| 精度 | ±(0.015% + 50mV) | ||||||||
| 电流测量/电流源 | |||||||||
| 量程 | ±10 nA | 测量分辨率 | 10fA(TH1991A/TH1992A无此量程) | ||||||
| 精度 | ±(0.10 % + 50 pA) | ||||||||
| ±100nA | 测量分辨率 | 100fA | |||||||
| 精度 | ±(0.06% + 100pA) | ||||||||
| ±1μA | 测量分辨率 | 1pA | |||||||
| 精度 | ±(0.025% + 500pA) | ||||||||
| ±10μA | 测量分辨率 | 10pA | |||||||
| 精度 | ±(0.025% + 1.5nA) | ||||||||
| ±100μA | 测量分辨率 | 100pA | |||||||
| 精度 | ±(0.02% + 25nA) | ||||||||
| ±1mA | 测量分辨率 | 1nA | |||||||
| 精度 | ±(0.02% + 200nA) | ||||||||
| ±10mA | 测量分辨率 | 10nA | |||||||
| 精度 | ±(0.02% + 2.5μA) | ||||||||
| ±100mA | 测量分辨率 | 100nA | |||||||
| 精度 | ±(0.02% + 20μA) | ||||||||
| ±1A | 测量分辨率 | 1μA | |||||||
| 精度 | ±(0.03% + 1.5mA) | ||||||||
| ±1.5A | 测量分辨率 | 1μA | |||||||
| 精度 | ±(0.05% + 3.5mA) | ||||||||
| ±3A | 测量分辨率 | 10μA | |||||||
| 精度 | ±(0.4% + 7mA) | ||||||||
| ±10A | 测量分辨率 | 10μA | |||||||
| 精度 | ±(0.4% + 25mA) | ||||||||
| 脉冲源（脉宽是指10%上升沿至90%下降沿的时间，基数电平：脉冲低点电平，峰值电平：脉冲高端电平） | |||
| 最小可编程脉冲宽度 | 50μs | ||
| 脉宽编程分辨率 | 1μs | ||
| 直流或脉冲最高电压 | 210V | 最大峰值电流 | 0.105A |
| 最大基数电流 | 0.105A | ||
| 脉冲宽度 | 50μs - 99999.9s | ||
| 最大占空比 | 99.9999% | ||
| 21V | 最大峰值电流 | 1.515A | |
| 最大基数电流 | 1.515A | ||
| 脉冲宽度 | 50μs - 99999.9s | ||
| 最大占空比 | 99.9999% | ||
| 6V | 最大峰值电流 | 3.03A | |
| 最大基数电流 | 3.03A | ||
| 脉冲宽度 | 50μs - 99999.9s | ||
| 最大占空比 | 99.9999% | ||
| 仅脉冲 | 200V | 最大峰值电流 | 1.515A |
| 最大基数电流 | 50mA | ||
| 脉冲宽度 | 50μs - 2.5ms | ||
| 最大占空比 | 2.5% | ||
| 180V | 最大峰值电流 | 1.05A | |
| 最大基数电流 | 50mA | ||
| 脉冲宽度 | 50μs - 10ms | ||
| 最大占空比 | 2.5% | ||
| 6V | 最大峰值电流 | 10.5A | |
| 最大基数电流 | 0.5A | ||
| 脉冲宽度 | 50μs - 1ms | ||
| 最大占空比 | 2.5% | ||
| 电阻测量（自动电阻测量模式、4 线、2 V 量程） | |||
| 量程 | 2Ω | 分辨率 | 1μΩ |
| 测试电流 | 1 A | ||
| 电流量程 | 1 A | ||
| 总误差 | 0.2% + 0.00035Ω | ||
| 20Ω | 分辨率 | 10μΩ | |
| 测试电流 | 100mA | ||
| 电流量程 | 100mA | ||
| 总误差 | 0.06% + 0.0035Ω | ||
| 200Ω | 分辨率 | 100μΩ | |
| 测试电流 | 10mA | ||
| 电流量程 | 10mA | ||
| 总误差 | 0.065% + 0.035Ω | ||
| 2kΩ | 分辨率 | 1mΩ | |
| 测试电流 | 1mA | ||
| 电流量程 | 1mA | ||
| 总误差 | 0.06% + 0.35Ω | ||
| 20kΩ | 分辨率 | 10mΩ | |
| 测试电流 | 100μA | ||
| 电流量程 | 100μA | ||
| 总误差 | 0.065% + 3.5Ω | ||
| 200kΩ | 分辨率 | 100mΩ | |
| 测试电流 | 10μA | ||
| 电流量程 | 10μA | ||
| 总误差 | 0.06% + 35Ω | ||
| 2MΩ | 分辨率 | 1Ω | |
| 测试电流 | 1μA | ||
| 电流量程 | 1μA | ||
| 总误差 | 0.095% + 350Ω | ||
| 20MΩ | 分辨率 | 10Ω | |
| 测试电流 | 100nA | ||
| 电流量程 | 100nA | ||
| 总误差 | 0.18% + 3.5kΩ | ||
| 200MΩ | 分辨率 | 10Ω | |
| 测试电流 | 10nA | ||
| 电流量程 | 10nA | ||
| 总误差 | 1.08% + 35kΩ | ||

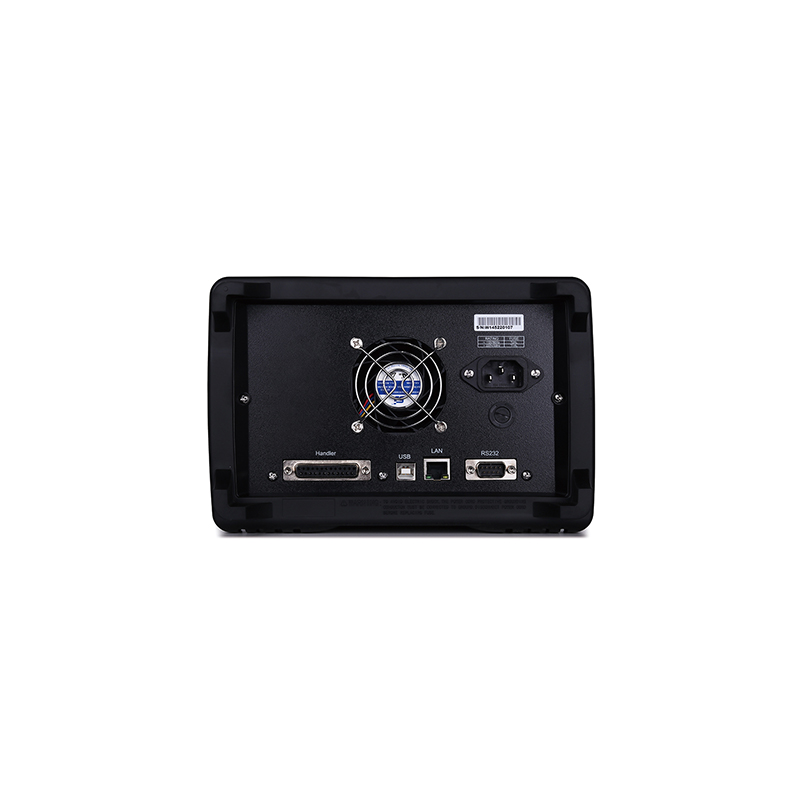

| 接口 | RS232C、USB HOST、USB DEVICE、LAN、HANDLER |
| 环境和温度 | |
| 使用温湿度范围 | 23°C±5°C |
| 存放温湿度范围 | 23°C±5°C |
| 精度保证温湿度 | 23°C±5°C |
| 预热时间 | 60分钟 |
| 环境温度变化 | 30%到80%RH |
| 校准周期 | 一年 |
| 一般指标 | |
| 电源 | 90 V to 264 V, 47 Hz to 63 Hz, 250 VA maximum |
| 功率 | 31.8W |
| 上架尺寸 | 215mmx132mmx490mm |
| 外形尺寸 | 235mmx154mmx530mm |
| 重量 | 约8.5kg（单通道）/ 10kg（双通道） |
■ 通道数：1
■ 高达±210V直流电压、±3A直流电流/±10.5A脉冲
■ 7英寸电容式触摸屏，分辨率800×480
■ Linux操作系统
■ 四象限精密电源输出
■ 电压源、电流源、电压表、电流表或电阻表五种基本模式
■ 支持直流、脉冲、扫描及列表输出
■ 二极管、三极管、MOS管以及IGBT快速生成常用器件的特性曲线，时域波形滚动显示功能
■ 兼具二线制测量/四线制测量
■ 输出滤波器时间常数（或截止频率）可自由设置以实现任意频响输出
■ 数学运算功能、滑动平均滤波功能、偏差扣除功能
■ Delta低电阻测试方法，有效补偿由热电动势引起的测量误差
■ 14档分选功能，含Grading和Sorting两种模式。
■ TH199X系列高达1000000点/秒采样率，最小采样间隔1μs
■ TH199X系列脉冲输出的脉宽最小可达50μs
■ TH199X系列任意波形生成及列表扫描功能（最小1μs间隔）
■ 标配上位机软件，方便在电脑上控制及数据采集
■ 半导体、分立与被动元件测试
二极管、激光二极管、LED
光电探测器、传感器
场效应管、三极管
ICs(ICs、RFICs、MMICs)
电阻、变阻器、热敏电子、开关
■ 精密电子及绿色能源器件测试
光伏电池
功率半导体
电池
汽车
医学仪器
用于板级测试的功率与直流偏置源
■ 研究及教育
新材料研究
纳米器件特性
巨磁电阻
有机设备
任何精密I/V源或测量
