随着消费电子产品的崛起，智能手机、家电、电动汽车和电动车等层出不穷，但这些产品都需要电池才能正常工作，是否能够快速准确的检测出电池性能的优劣将会直接影响到产品的性能。
同惠电子凭借其在阻抗测试领域深厚的技术积淀和广泛的市场调研，推出了彩色液晶显示的电池测试仪器---TH2523电池测试仪。其卓越的性能、便捷的操作、精美的外观足以媲美任何竞争产品。
·采用1kHz频率的测试恒流源，很好的消除了热电势对被测元件接触的影响而引起的潜在误差。
·高达300V(TH2523A)最大测试电压能满足高压电池的需求。
·0.1%的基本电阻测量准确度，30mΩ-3000Ω的量程能够覆盖到大部分大型的电池组到纽扣电池的电阻测试要求，更能满足一些趋向大型化、低阻化的锂电池。
·最快测试速度更是能达到20ms/次左右。
·能够满足一般元件的交流低电阻测量要求。
·TH2523提供了几乎所有主流的接口功能，可方便的与PC进行数 据通讯和远程控制。
| 型号 | TH2523 | TH2523A | |
| 显示 | 显示器 | 4.3英寸480x272 24位色TFT显示器 | |
| 显示位数 | R:慢速 5位，最大显示数字
35000；快速，最大显示数字3500 V:慢速5位(TH2523A:4位)，最大显示数字35000；快速，最大显示数字3500 |
||
| 测量参数 | R,V,R-V,Z-θ°,Z-θr, L-Q,L-R,R-X,R-Q | ||
| 基本准确度 | R:0.1%，V:0.05% | ||
| 测试信号源 | 频率 | 1kHz ±0.2Hz 正弦波 | |
| 恒定电流 | 100mA/10mA/1mA/100uA/10uA | ||
| 测量显示范围 | 电阻R/阻抗Z/电抗X | 1uΩ—3.5kΩ | |
| 直流电压V | 100uV—65V | 100uV—350V | |
| 电感L | 0.2nH-1H | ||
| 品质因数Q | 0.001—9999.9 | ||
| 相位角θd(deg) | -179.99—179.99 | ||
| 相位角θd(rad) | -3.1416—3.1416 | ||
| 数学运算 | 直读，ΔABS, Δ% | ||
| 量程 | 交流电阻R | 30mΩ/300mΩ/3Ω/30Ω/300Ω/3kΩ | |
| 直流电压V | 6V/60V | 30V/300V | |
| 最大输入电压 | 65V | 350V | |
| 测试速度(次/秒) | FAST： 约50次/秒；
MED： 约10次/秒 ； SLOW1：约5次/秒； SLOW2：约3次/秒 |
||
| 比较器 | 10档，通过档的分选确定产品的等级及讯响功能 | ||
| 量程方式 | 自动、保持 | ||
| 触发方式 | 内部、手动、外部、总线 | ||
| 操作方式 | 测试线接触故障检查；被测件电流/电压监视；REL偏差扣除；短路清“0”；
1-255次平均；测量延迟的设定；被测件的图形分析扫描； USB存储功能；多大100组设定文件的存储/加载；最高30000 个测试数据的统计功能等。 |
||

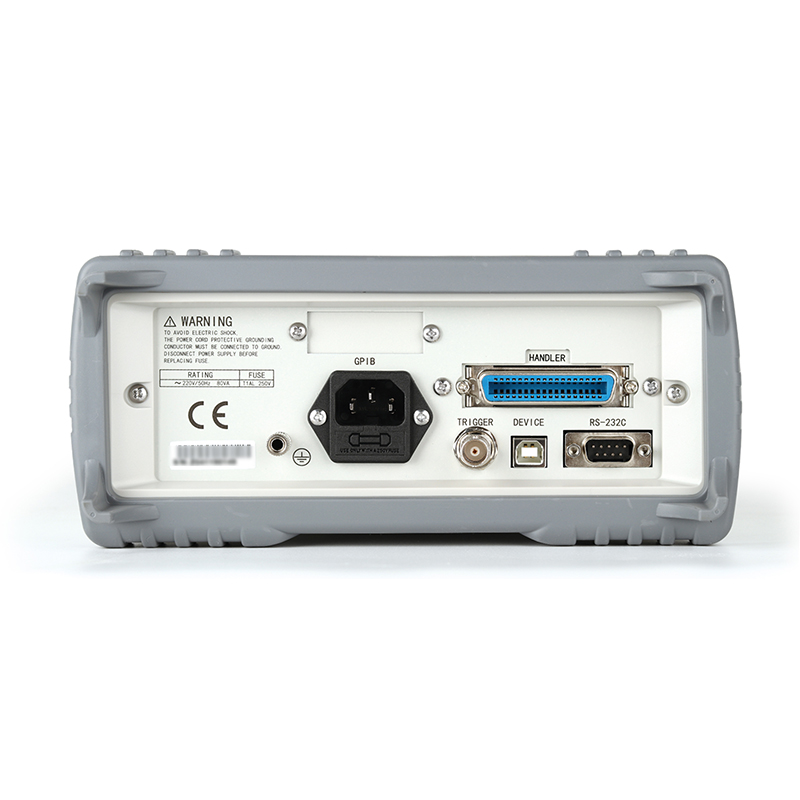

| 接口 | Handler、RS232、USB DEVICE、GPIB（选配）、USB HOST | ||
| 通用技术参数 | |||
| 工作环境 | 温度 | 0℃ -40℃ | |
| 湿度 | ≤90%RH | ||
| 电源要求 | 电压 | 100V-120V , 198V-242V | |
| 频率 | 47Hz - 63Hz | ||
| 功耗 | 最大15AV | ||
| 上架体积（mm） | 215(W)×87(H)×335(D) | ||
| 外型体积（mm） | 235(W)×105(H)×360(D) | ||
| 重量 | 约3.6k | ||
■ 阻抗范围：1uΩ - 3.5kΩ
■ 阻抗精度：0.1%，阻抗分辨率：1uΩ
■ 最大输入电压：350V
■ 电压精度：0.05%，电压分辨率：100uV
■ 测试速度：50次/秒
■ 1kHz交流恒流源测试
■ R，V，L，Z，θ等多种测试功能组合
■ 24位色4.3英寸彩色液晶屏，分辨率480×272）
■ 直读值与百分比误差显示
■ V，I测试信号电平监视功能
■ 图形扫描分析功能，为电池的放电过程分析提供参考
■ 10档档比较功能，上超，下超，合格以及讯响功能
■ 统计功能，提供CpK，Cp等统计量
■ 100组仪器文件可供存储和加载
■ 屏幕信息储存于U盘
■ 可通过USB HOST自动升级仪器操作软件
■ 中英文可选操作界面
■ 脚控开关触发功能
■ Handler接口用于实现联机操作
■ RS232、USB HOST、USB Device、GPIB（选件），可方便与 PC 进行数据通讯以及对仪器的远程控制
■ 用于纽扣电池及其电池组等的快速测量
■ 用于智能手机、家用电器、电动 汽车以及电动自行车等的电池测量
■ 用于高电压电池的测量
■ 用于早期电池开发研究的测量
■ 各种接触电阻的测量
■ 各种电池的劣化情况 测定及寿命评估
■ UPS在线检测
■ 超级电容等效电阻 (ESR)的测量
| 标配 | |||||
| 配件名称 | 型号 | ||||
| 带盒四端绝缘带锁Kelvin测试线 | TH26011CS | ||||
