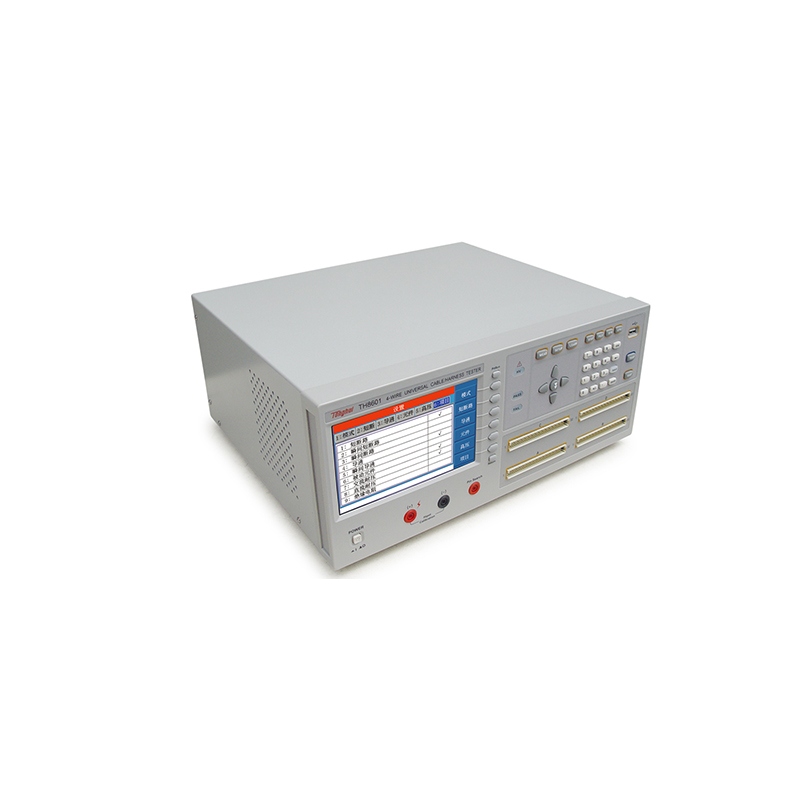

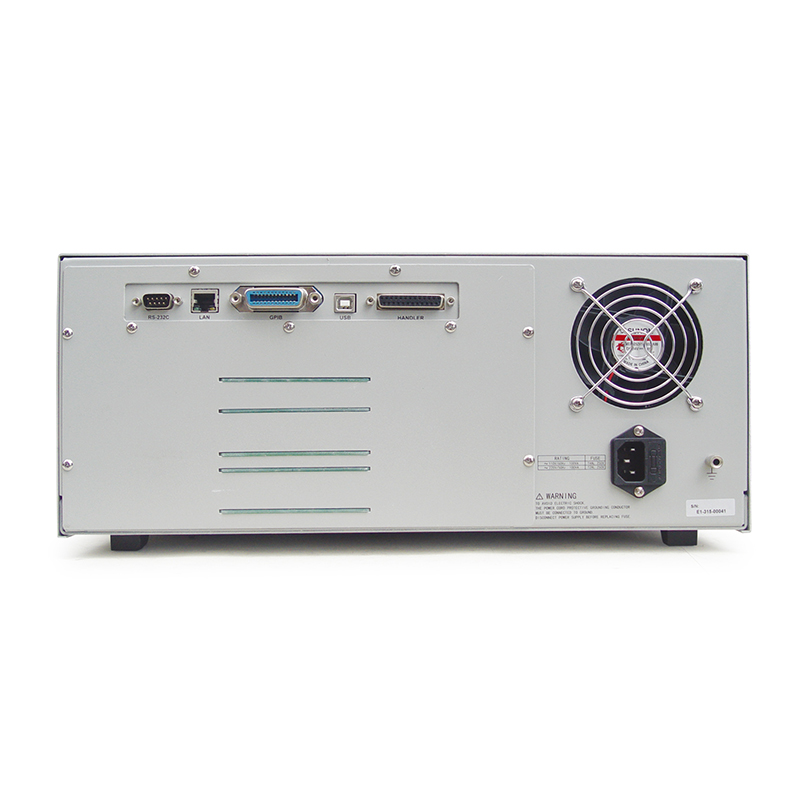

TH8601系列四端线材综合测试仪是专用于各种线缆，线束和排 线品质及连接可靠性检验的多功能，自动化的线材综合参数测试 系统。该系统提供可编程的恒流恒压源以及高压源，测试项目涵盖了导通，被动元件（电感，电阻，电容，二极管），交直流耐压，绝缘电阻各种高低压参数。本系统采用先进的LCR数字采样及高速长寿命通道切换技术，大大提高了测试精度，速度以及使用寿命。采用高低压分离技术，大大的提高绝缘电阻的测试性能。丰富的接口设计，本仪器还提供RS232, RS485, GPIB, USB, LAN, Handler等接口，便于用户运用于自动化检测和自动化产线。
| 参数 | 范围 | 详细指标 | |
| 测试脚位（Pin） | TH8601 | 128 | |
| TH8601A | 64 | ||
| 测试信号源 | 正弦信号源 | 50Hz-100kHz
幅度、频率可编程 |
0.02% |
| 电容元件测试 | 1Vrms | 10% | |
| 可编程直流信号源 | 5Vdc MAX | 10% ±1个字 | |
| 可编程直流电流源 | 1-20mA | 10% ±1个字 | |
| 可编程直流高压源 | 5V-100V | 10% ±1个字 | |
| 100V-1500V | 5% ±1个字 | ||
| 可编程交流高压源 | 50V-100V | 10% ±1个字 | |
| 100V-1000V | 5% ±1个字 | ||
| 通道板通断扫描信号源 | 5V | ||
| 测试速度 | 瞬间断短路（128点） | 10ms（一次全部扫描64NET O/S的时间） | |
| 单边灵敏度扫描测试(64 路) | |||
| 网络表扫描测试（64 路） | |||
| 测试速度基本值 | 100ms（单个被动元件的测量时间，或者一条电缆的总测量时间） | ||
| 电容测量 | 10pF-1000μF | 10% ±1个字 | |
| 电阻测试 | 0.01Ω-1MΩ | 2% ±1个字 | |
| 导通/瞬通 | 0.01Ω-950Ω | 2% ±1个字 | |
| 断短路 | 1kΩ-50kΩ | 10% ±1个字 | |
| 二极管测试 | 0-10V | 10% ±1个字 | |
| 绝缘电阻 | 1MΩ-100MΩ | 5% ±5个字 | |
| 100MΩ-1000MΩ | 10% ±5个字 | ||
| 直流漏电流 | 1μA-5mA | 5% ±2个字 | |
| 交流漏电流 | 0.01mA-5mA | 10% ±5个字 | |

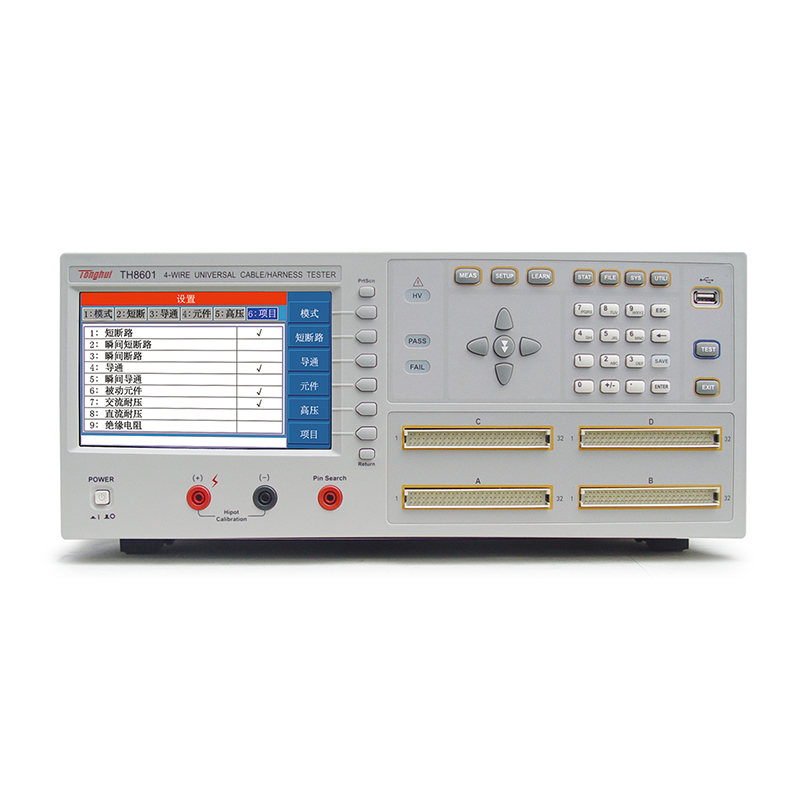

■ 7寸TFT LCD真彩显示器，800X480分辨率，16位色。
■ 内部存储空间3M
■ 支持U盘存储测试文件
■ 一键截屏功能，图片自动存储至U盘
■ 可通过U盘在线升级程序

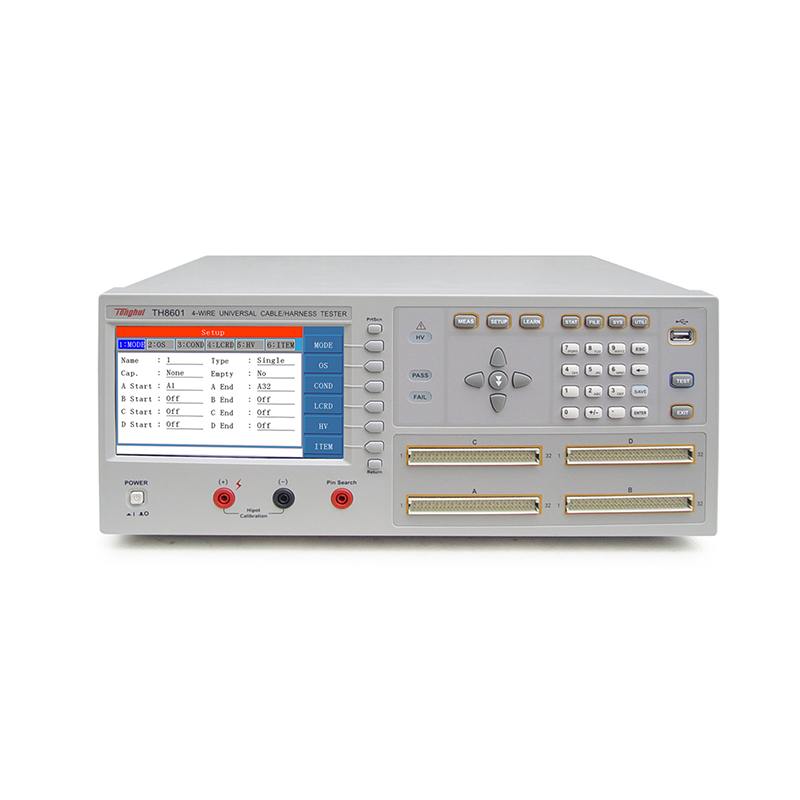

■ 中英文可选操作界面
■ 最大提供128路通道，分为A、B、C、D共4个插槽
■ 提供1000VAC和1500VDC高压测试功能，采用高低压分离技术，使自身绝缘阻抗高达100G以上，测试范围更广
■ 提供4种高压测试方式：一对其他、二分法、自动测试，接地测试4种方式
■ 提供优秀可靠的电弧侦测功能
■ 测试电阻、电容、二极管等元件，采用了四端测试技术，测试精度更高；采用了电压电流分离并行采样技术，采样数据更快
■ 支持Typec相关线材测试，提供了整套测试方案，加入了元件一键设定功能。
■ 支持连接头测试，提供了多产品测试功能，以及每个产品的信号输出。
■ 支持多文件测试，为复杂线材提供更多更灵活的测试方案。
■ HANDLER接口，有8路输出，均为光耦驱动，同时用户可以自由定义每路的信号和电平
■ 通讯指令提供了SCPI指令系统
■ 提供仪器自检功能以及维修功能，可以进行在线排查仪器故障
■ 通讯和IT
电话线、网络连接线、多股连接线、手机屏线、TYPEC数据线、
USB数据线、笔记本电脑屏线、HDMI连接线、VGA连接线、IDE
硬盘连接线、SATA硬盘连接线等
■ 汽车电子
ECU连接线、汽车线束、导航连接线、导航屏线、车载电子产品
连接线、音视频连接线
■ 电子工业
排线、扁平线、接插件、电源线、多路开关、RS232连接线、
GPIB连接线、USB延长线、多芯插座
■ 元器件
无源器件：电容、、电阻、二极管
■ 安规测试
多路耐压、绝缘
