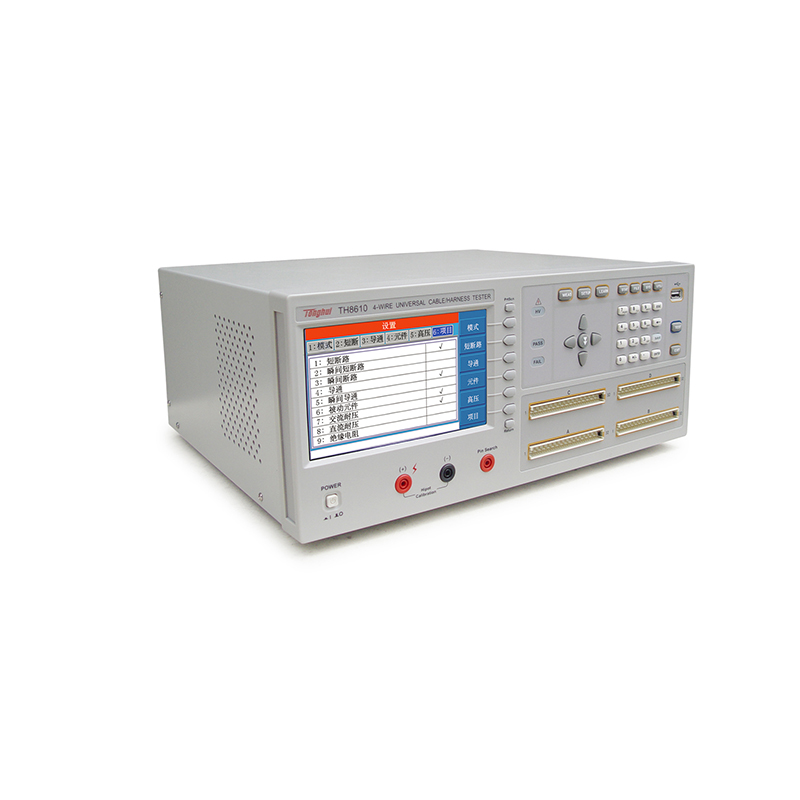

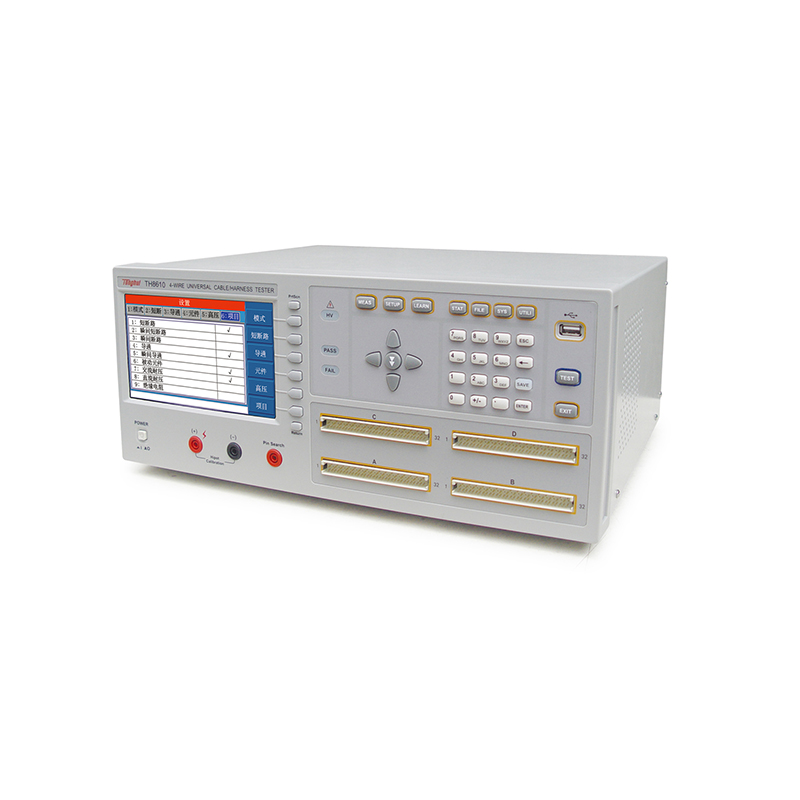

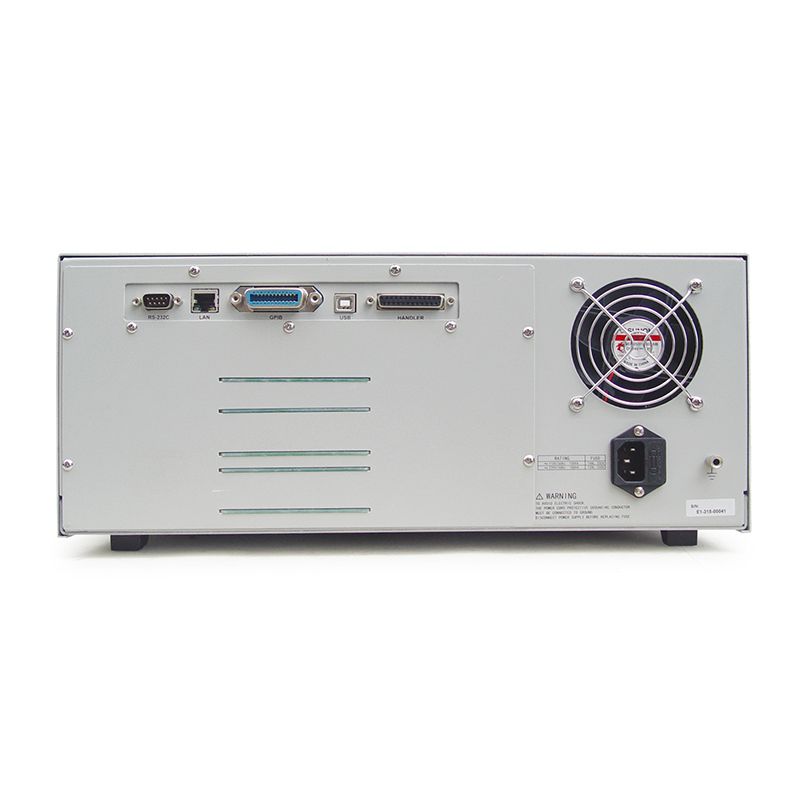

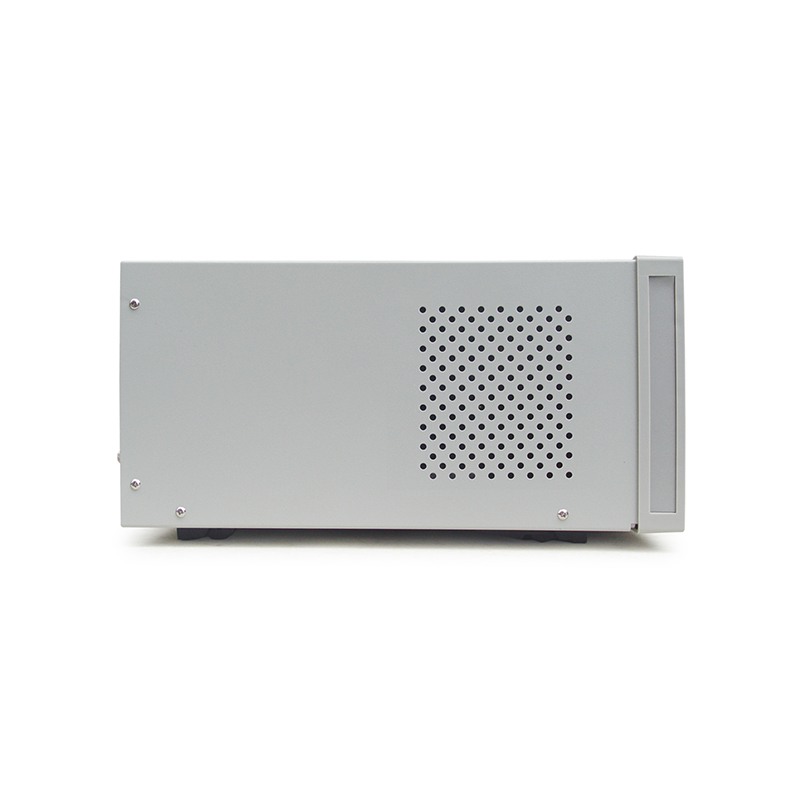

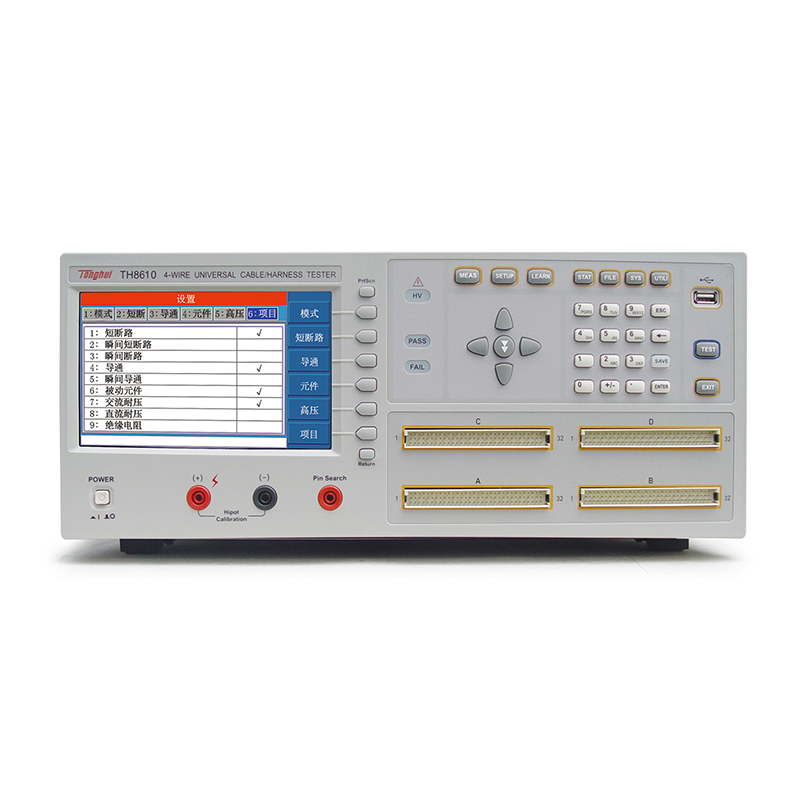

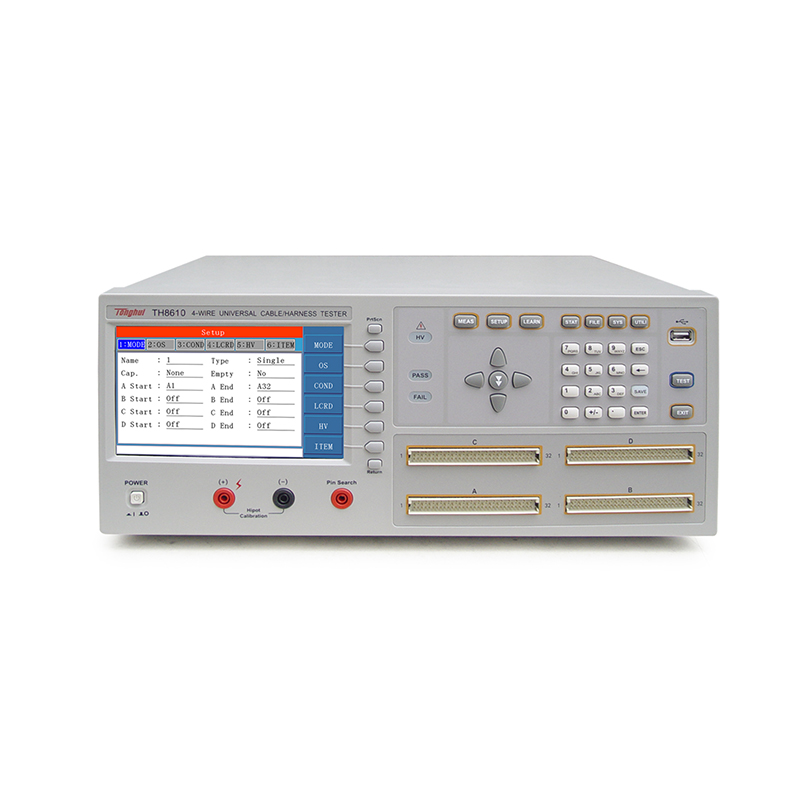

TH8610 线材测试仪

功能特点

1.  独有专利技术：二分法短断路扫描技术，ms级短断路测量速度

短端路测试最重要的是测试效率，为此，同惠研发出了二分法短端路测量技术专利，10ms即可完成128Pin脚测量，极大提升测试效率。

断短路测试简化原理框图如右图：

2. 1A恒流、外四线式测量，确保焊接电阻测量精度

焊接点、铆接点、紧固件等接触类电阻，通常都比较小，在mΩ甚至μΩ级别，常规恒压法或者小电流恒流法测试，通常无法达到理想测量精度。

同惠在多年直流低电阻测试技术积累下，研发出了针对μΩ级别的接触电阻测量技术。

保证μΩ级别测量精度的原因，是采用了下列技术：

a） 采用恒流法测试，并将恒流源电流提高至1A

b） 采用了四线制测量技术，也称四端测量法，有效去除线压降带来的测试误差。

c） 仪器支持短路清零技术，正确清零后测试精度可达1μΩ

四端测量技术原理如下：

激励源为高精度最高可达1A的恒流源，电流从HCUR流入被测件后从LCUR流出，测量量程电阻两端电压即可计算出电流，同时通过HPOT和LPOT两端采样被测件电压，根据欧姆定律R=U/I即可计算出电阻值。

四端测量法测试的是回路实际电流和被测件两端实际电压，因此可忽略引线的线压降，测试精度更高。

3.  支持热敏电阻（NTC）测量

热敏电阻（NTC）测量是个难题，通常需要同时测试阻值和温度，在特定温度下判断电阻上下限范围。

TH8610系列采用了直流电压测试法，将4V恒压施加在NTC电阻两端，然后采样电压和电流，最后通过公式：R=U/I 算出电阻值。

同时根据温度传感器测量得到的温度T0，在客户提供的R-T表中，可获得T0环境下NTC对应的上下极限（Ru和RI），机器可自动判断是否合格。

仪器支持NTC一键设定。

4. 4.  专利技术：高低压分离，绝缘电阻测试范围更宽更精确

线材测试时，需要测试短端路、导通、元器件、耐压、绝缘等参数，各种不同参数测量技术不同，有直流低压、直流高压、交流低频高压、交流高频低压等信号，如此复杂信号在一台仪器内相互会产生干扰，影响测试稳定性和精度。

同惠特有的高低压分离专利技术，将高低压、高低频信号相互隔离，有效解决了相互干扰，并将仪器自身绝缘阻抗＞100GΩ，从而使测试的绝缘电阻范围达到了5GΩ。

5. 5.  多种高压测量技术，保证高压测试效率

TH8610系列内置了二分法测试技术、一对多测试技术、自动测试技术等多种耐压、绝缘测量技术，在保证测试结果准确的情况下，极大的提升了测试效率。

技术参数

• 7寸TFT LCD真彩显示器，800X480分辨率，16位色

• 中英文可选操作界面

• 支持内四线式和外四线式测量

• 导通、短路、瞬间短路、瞬间断路、瞬间导通

• 单边测试、双边测试

• 断路、短路端边判断

• 点测、自动寻点功能

• 耐压测试带电弧侦测功能

• NTC一键设定功能

• 循序测试功能

• (专利)高低压分离技术，自身绝缘阻抗高达＞100GΩ

• (专利)4种高压测试方式：一对其他、二分法、自动测

• 测试电阻、电容、二极管等元件，采用电压电流并行采样技术，采样数据更快

• 支持Typec相关线材测试，提供了整套测试方案，加入了仪器自检功能，在线排查仪器故障

• 汽车电子：

电池连接器焊点阻抗、ECU连接线、汽车线束、导航连接线、导航屏线、车载电子产品连接线、音视频连接线

• 通讯和IT：

电话线、网络连接线、多股连接线、手机屏线、TYPEC数据线、USB数据线、笔记本电脑屏线、HDMI连接线、VGA连接线、IDE 硬盘连接线、SATA硬盘连接线等

• 电子工业：

排线、扁平线、接插件、电源线、多路开关、RS232连接线、GPIB连接线、USB延长线、多芯插座

• 元器件：

无源器件：电容、电感，电阻，二极管，电容极性

• 安规测试：

交流耐压、直流耐压、绝缘电阻
