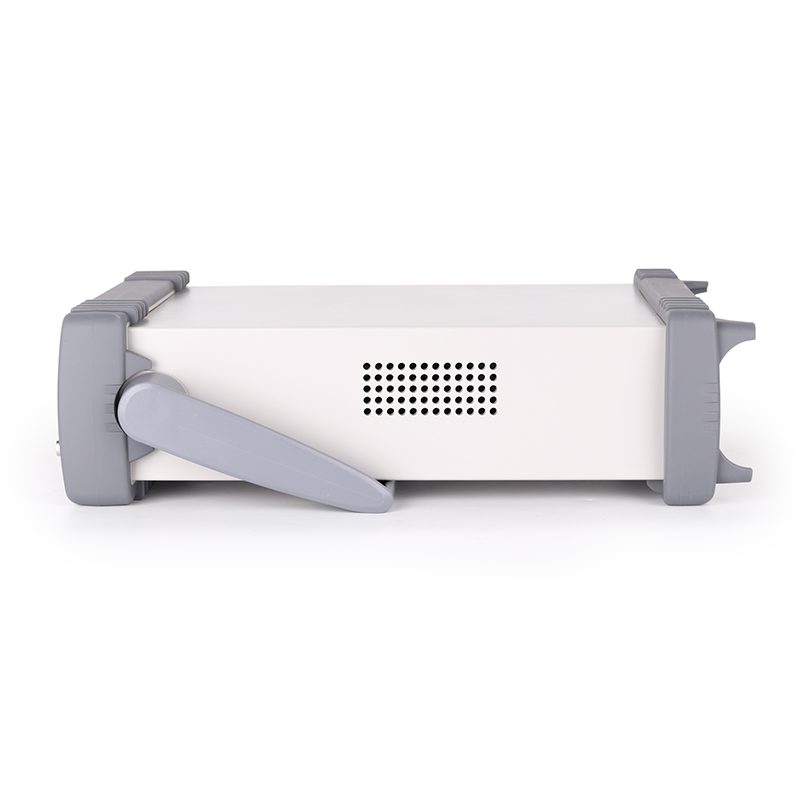

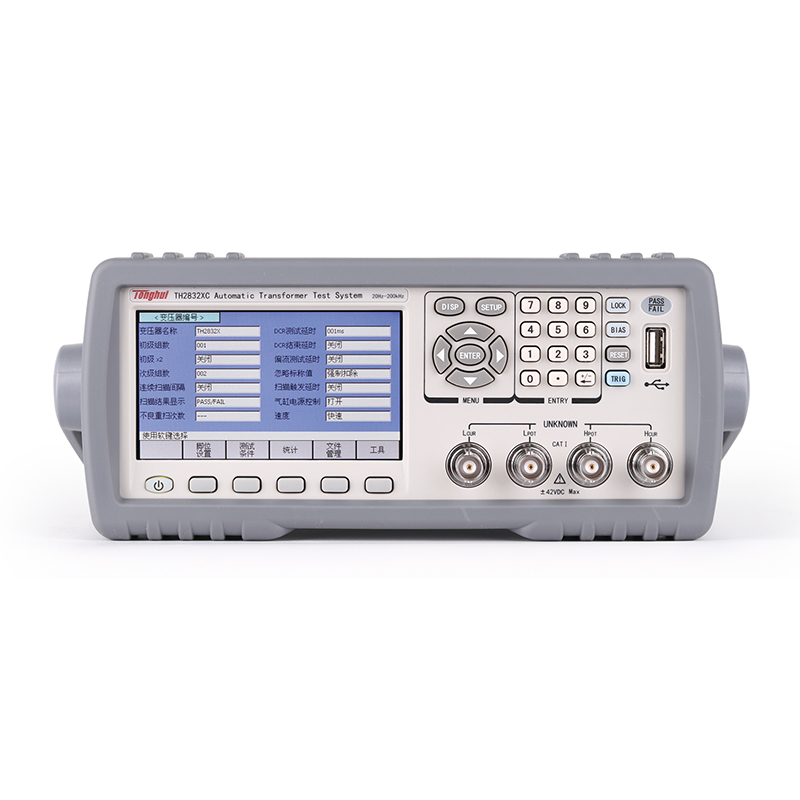

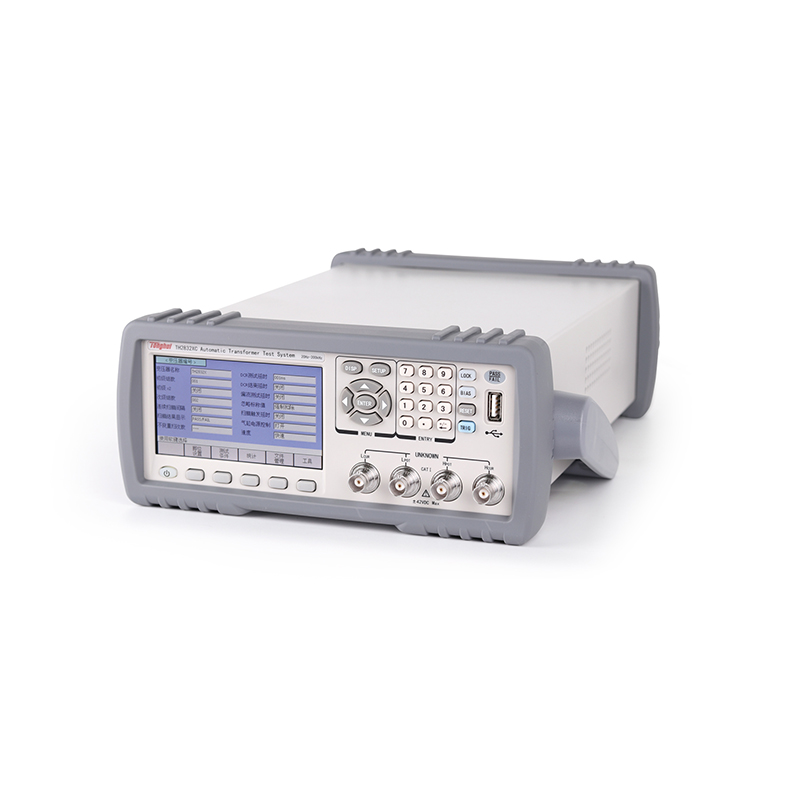

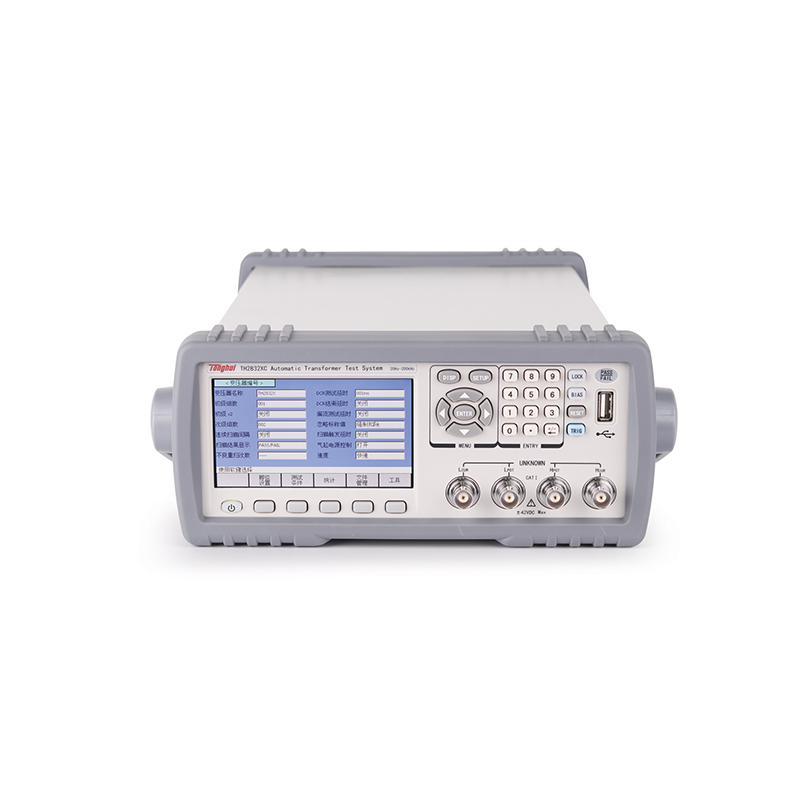

TH2832XC 自动变压器测试系统
| 产品型号 | TH2832XC 变压器测试系统 | ||
| 变压器测试参数 | 圈数比、圈数、相位、电感、电容、漏感、品质因数、交流电阻、直流电阻、平衡、引脚短路。 | ||
| 基本准确度 | LCRZ | 0.05% | |
| DCR,圈数比 | 0.1% | ||
| 测试信号频率点 | 20Hz-200kHz 共15025 | ||
| 信号源输出阻抗 | 30Ω、100Ω可选 | ||
|
AC测试信号电平 |
正常 | 10mV—2Vrms | 最小分辨率：10mV,准确度：10%x设定电压+2mV |
| 100μA—20mArms | 最小分辨率：0.1mA | ||
| 恒定电平 | 20mV—1Vrms | 最小分辨率：10mV,准确度：10%x设定电压+2mV | |
| 200μA—10mArms | 最小分辨率：0.1mA | ||
| DC偏置电压源 | 0V—± 5V | 最小分辨率：0.5mV,准确度：1%x设定电压+5mV | |
| 0mA—±50mA | 最小分辨率：0.5μA | ||
| DCR显示范围 | 0.00001Ω－999.999MΩ | ||
| 圈数比显示范围 | 1:0.01－100:1 | ||
| 测量时间(≥10 kHz) | 快速:25次/秒（40ms）,中速:8次/秒（125ms）慢速：2.7次/秒（370ms） | ||
| 等效电路 | 串联,并联 | ||
| 量程方式 | 自动,保持 | ||
| 触发方式 | 内部,手动,外部,总线 | ||
| 平均次数 | 1－255 | ||
| 清零功能 | 开路,短路,负载 | ||
| 数学运算 | 直读,ΔABS,Δ% | ||
| 触发延时时间设定 | 0－60.000s,1ms步进 | ||
| 步进延时时间设定 | 0－60.000s,1ms步进 | ||
| 比较器功能 | 10档分选，BIN1～BIN9、NG、AUX | ||
| 档计数功能 | |||
| PASS、FAIL前面板或扫描夹具LED显示 | |||
| 存储器 | 100组LCRZ仪器设定文件记忆100组变压器扫描设定文件记忆 | ||
| 接口 | 控制接口 | HANDLER或SCANNER | |
| 通讯接口 | USB HOST、RS232C、RS485(选件)、GPIB(选件) | ||
| 存储器接口 | USBDEVICE | ||
| 扫描测试输出脚位 | 12Pin | ||
■ 200kHz最高频率，不含独立LCR功能
■ 内置0-50mA/0-5V偏置电源
■ 分立无源元件（L，R，C）多路扫描测试
■ 继电器驱动线包、触点接触电阻多路扫描测试
■ 多路直流电阻DCR扫描测试
■ 阻抗网络多个无源器件综合测试分析
■ TH2832XA：LCR +变压器测试系统
TH2832XB：变压器测试系统
TH2832XC：变压器测试系统
■ 4.3英寸 TFT LCD显示器，分辨率272×480
■ 新型界面设计
■ 开关变压器扫描测试，综合特性分析
■ 网络变压器扫描测试，综合特性分析
■ 交替的DCR测试信号
■ 提供单参数测试循环，对独立绕组进行测试判断
■ 适配TH26080 26芯FRC测试线
■ 扫描治具继电器动作次数查看，以便客户对继电器使用状况
的掌握
■ 扫描治具继电器自检功能，保证扫描治具的可靠工作
■ 灵活的偏差扣除方式
■ 参数设定文件兼容TH2829X-24
■ 以CSV，GIF格式保存测试数据或图像于USB存储器
■ 仪器内部能保存100组设定文件保存，海量U盘设定文件保存
■ 支持U盘软件在线升级模式
■ 提供PC级仪器测试设定文件编程功能（选件）
■ RS-232，USB DEVICE等接口支持上位机通讯
