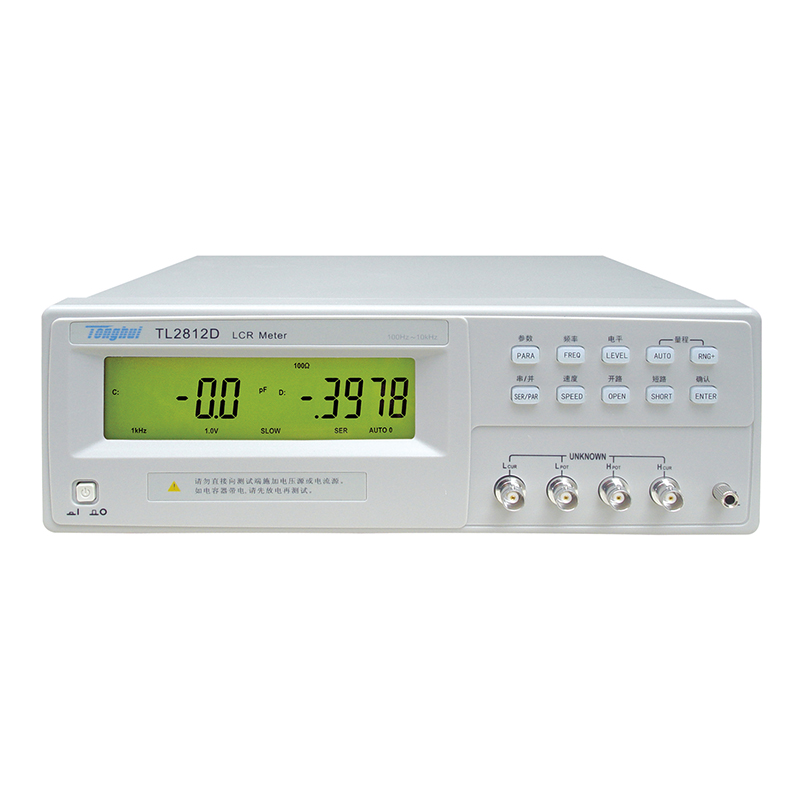

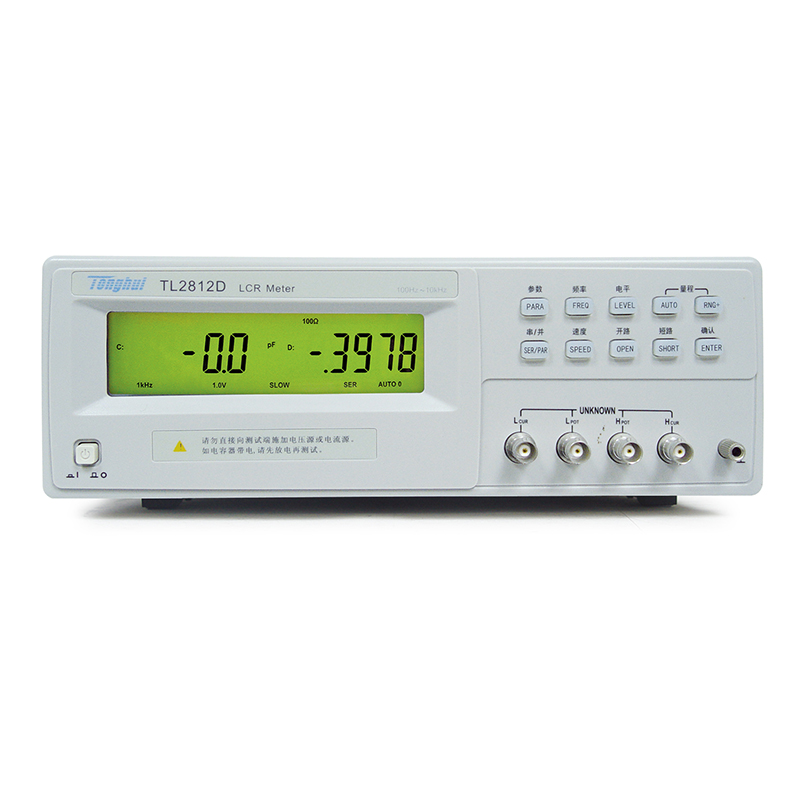

TL2812D型LCR数字电桥是本公司最新研制的低频元件测量的换代产品， 其中应用多项元件测量的最新技术，大字符LCD显示，采用SMT贴片工艺，操作方便，外形美观。可满足生产线质量保证、进货检验及自动化生产的需要。TL2812D为常州同惠最新推出的一款低价LCR数字电桥，可替代TH2811D，在夹具方面采用了TH26004s-1四端开尔文测试电缆，但精度由TH2811D的0.2%改为0.25％，内阻恒定100欧姆。
| 测量功能 | ||
| 测试参数 | L-Q, C-D, R-Q, |Z|-Q | |
| 基本准确度 | 0.25% | |
| 等效电路 | 串联, 并联 | |
| 量程方式 | 自动, 保持 | |
| 触发方式 | 内部 | |
| 测试速度(1kHz) (次/秒) | 快速:12,中速:5.1,慢速:2.5 | |
| 校准功能 | 开路 / 短路,扫频清零 | |
| 测试端配置 | 5端 | |
| 测试信号 | ||
| 测试信号频率 | 100Hz,120Hz,1kHz,10kHz,±0.01% | |
| 输出阻抗 | 100 Ω | |
| 测试信号电平 | 0.3Vrms, 1Vrms | |
| 测量显示范围 | ||
| |Z|, R | 0.1 mΩ — 99.99 MΩ | |
| C | 0.01pF — 99999μF | |
| L | 0.01μH — 99999H | |
| D | 0.0001 — 9.9999 | |
| Q | 0.0001 — 9999.9 | |
| 显示 | ||
| 显示方式 | 直读,带背光大字符LCD显示 | |
| 显示器 | 主、副参数：5位 | |
| 一般技术指标 | ||
| 工作温度、 湿度 | 0℃-40℃,≤75%RH | |
| 电源 要求 | 电压 | 198V-242V |
| 频率 | 47.5Hz-63Hz | |
| 功耗 | ≤20VA | |
| 体积 | 310(W)×108(H)×375(D) | |
| 重量 | 3.7kg | |
■ 100Hz，120Hz，1kHz，10kHz 4个频率
■ 基本精度：0.25%
■ 测试速度：最快83ms
■ 输出阻抗100Ω
■ 采用SMT表面贴装工艺
■ 简便操作与强大功能的合理结合
■ 读数稳定性好
■ 4档量程选择
■ 高性价比的数字电桥
| 标配 | |||||
| 配件名称 | 型号 | ||||
| 四端Kelvin测试线 | TH26004S-1 | ||||
