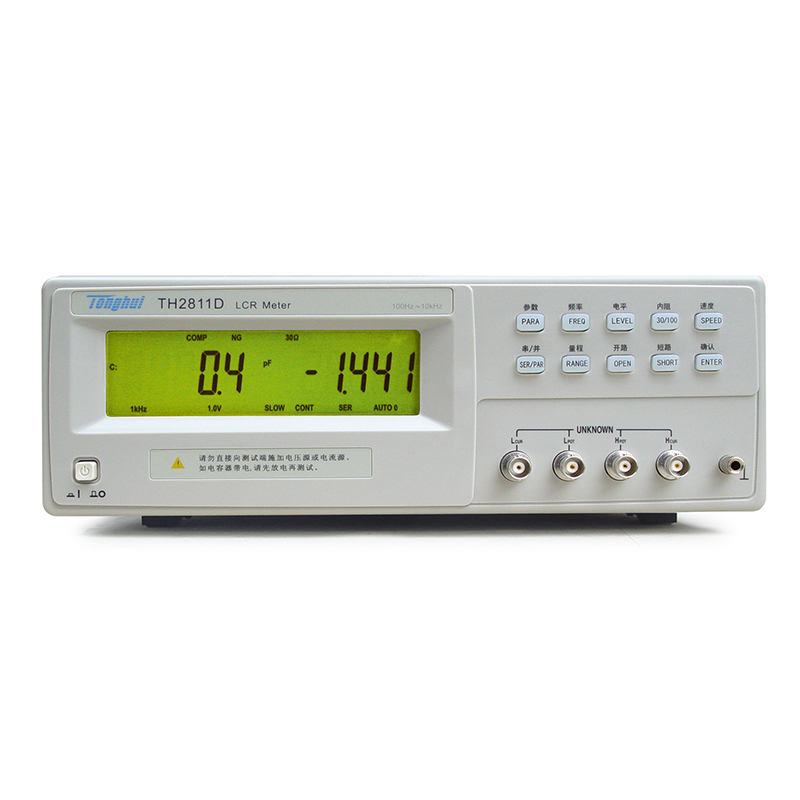

TH2811D型LCR数字电桥是本公司最新研制的低频元件测量的换代产品， 其中应用多项元件测量的最新技术，大字符LCD显示，采用SMT贴片工艺，操作方便，外形美观。可满足生产线质量保证、进货检验及自动化生产的需要。TH2811D为常州同惠最新推出的一款低价LCR数字电桥，在夹具方面采用了TH26004s-1四端开尔文测试电缆加TH26001A 四端测试夹具以及短路片，精度为0.2％，内阻30/100欧姆。
| 测 量 功 能 | |
| 测试参数 | L-Q, C-D, R-Q, |Z|-Q |
| 基本准确度 | 0.2% |
| 等效电路 | 串联, 并联 |
| 量程方式 | 自动, 保持 |
| 触发方式 | 内部 |
| 测试速度(1kHz)(次/秒) | 快速: 12,中速:5.1 慢速:2.5 |
| 校准功能 | 开路 / 短路,扫频清零 |
| 测试端配置 | 5端 |
| 测 试 信 号 | |
| 测试信号频率 | 100Hz,120Hz,1kHz,10kHz,±0.01% |
| 输出阻抗 | 30Ω,100Ω |
| 测试信号电平 | 0.3Vrms, 1Vrms |
| 测量显示范围 | |
| |Z|, R | 0.1 mΩ — 99.99 MΩ |
| C | 0.01pF — 99999μF |
| L | 0.01μH — 99999H |
| D | 0.0001 — 9.9999 |
| Q | 0.0001 — 9999.9 |
| 显示 | |
| 显示方式 | 直读带背光大字符LCD显示 |
| 显示器 | 主、副参数：5位 |
| 比较器 | |
| 接口 |
■ 100Hz，120Hz，1kHz，10kHz 4个频率
■ 基本精度：0.2%
■ 测试速度：最快83ms
■ 30Ω、100Ω两种输出阻抗
■ 采用SMT表面贴装工艺
■ 简便操作与强大功能的合理结合
■ 读数稳定性好
| 标配 | |||||
| 配件名称 | 型号 | ||||
| 四端夹具 | TH26001A | ||||
| 短路片 | TH26010 | ||||
| 四端Kelvin测试线 | TH26004S-1 | ||||
| 选配 | |||||
| 配件名称 | 型号 | ||||
| 带盒贴片测试线 | TH26029B | ||||
