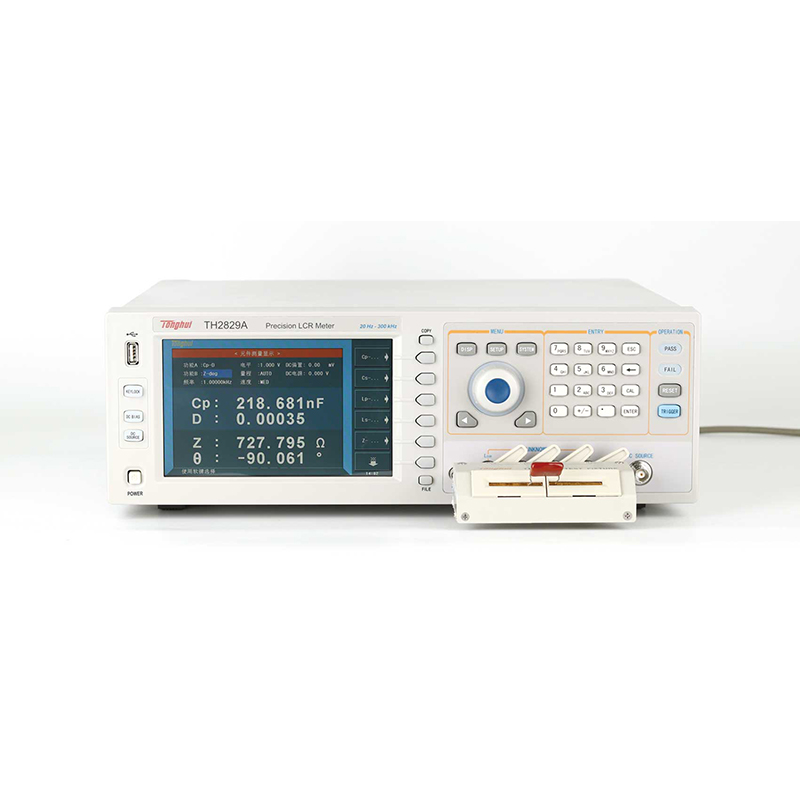

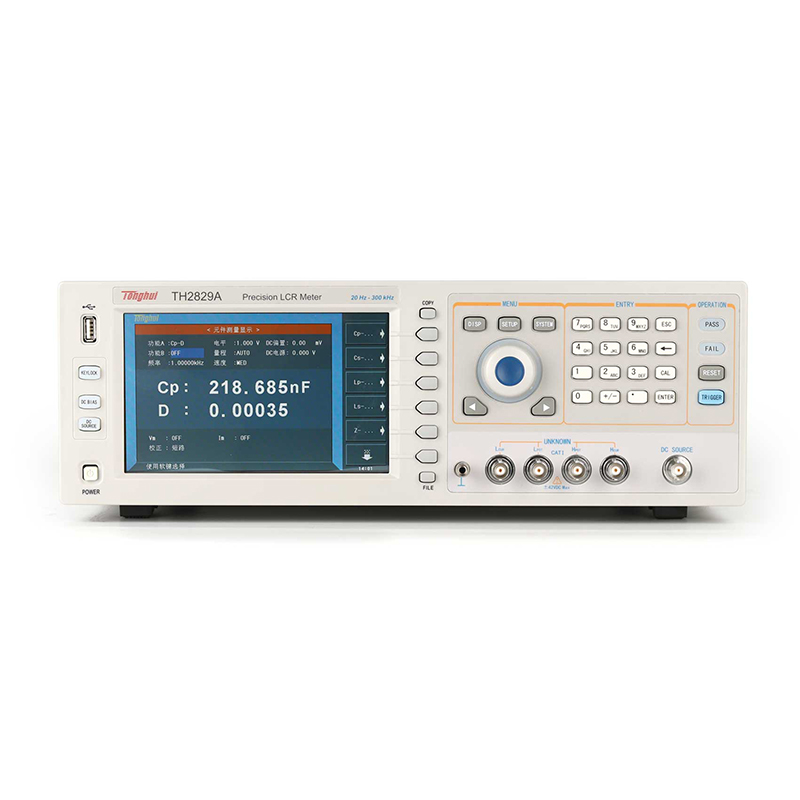

同惠凭借强大的阻抗测试技术和丰富的研发经验，不断推出新的阻抗测试产品---TH2829系列自动元件分析仪是我公司最新推出的又一力作。
TH2829系列自动元件分析仪应用高速处理器和新的软件系统，使其拥有更高的测试速度、更全面的分析功能和友好的人机交互体验。精心设计的测量电路和优化的算法，进一步提升了低D值电容和高Q值电感的测试稳定性。仪器提供的10V交流测试电平、10V/100mA偏置电源和独立的10V/50mA DC电源，使本仪器可更方便地应用于各种无源/有源器件的测试。双主副参数显示、增强的显示系统设计、多达201点的列表扫描、多种参数的图形分析能力，使仪器能满足用户最多的应用需求。
得益于新一代处理器的应用，使仪器具有了更强大的数据处理能力，可将测试结果方便地存储于U盘或通过多种接口上传至上位PC或网络，推进测试自动化，提高测试效率。本系列测试频率最高为：20Hz-1MHz。具有0.05%的测试准确度、9ms/次的最高测试速度。仪器配有HANDLER、USB、LAN、RS232C 、DCI、GPIB（选配）等丰富的接口，无不彰显丰富的资源，将带给客户较好的性价比体验。
TH2829系列元件分析仪可完全适用于各种工业和军用标准的测试要求。
功能特点

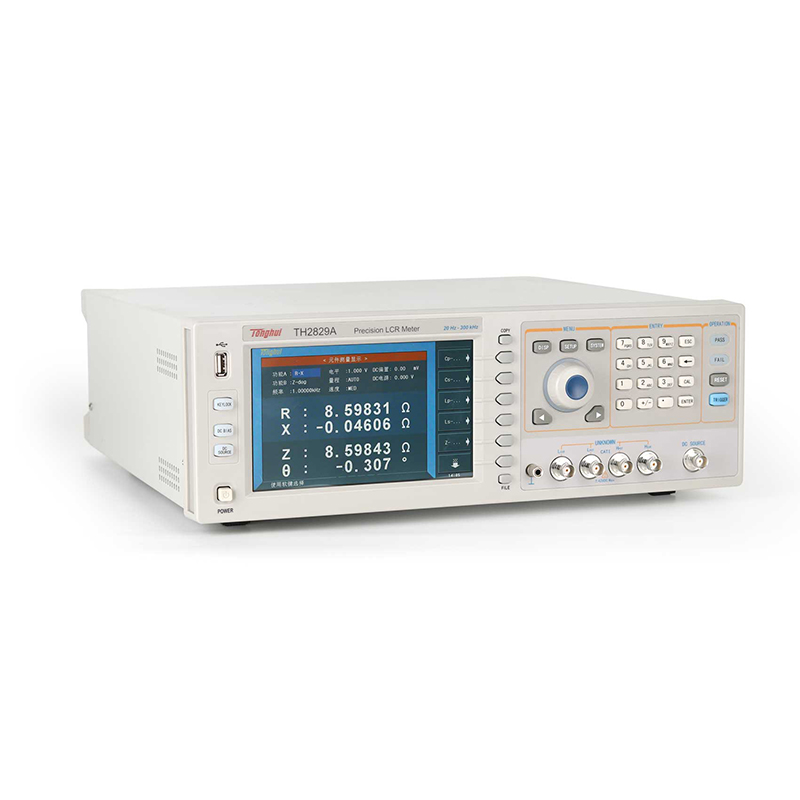

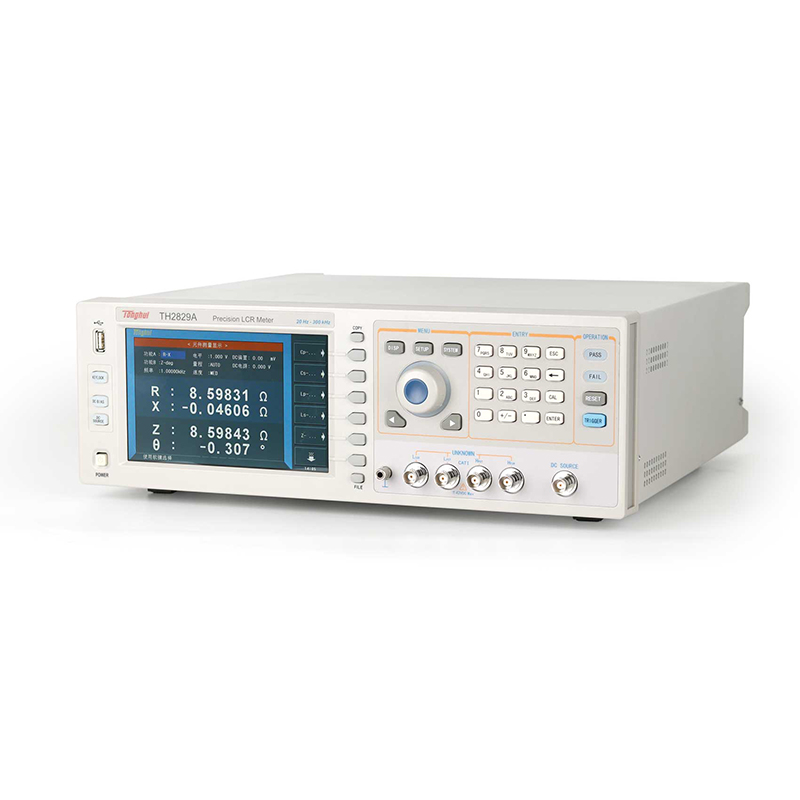

A. 多参数同时测量显示

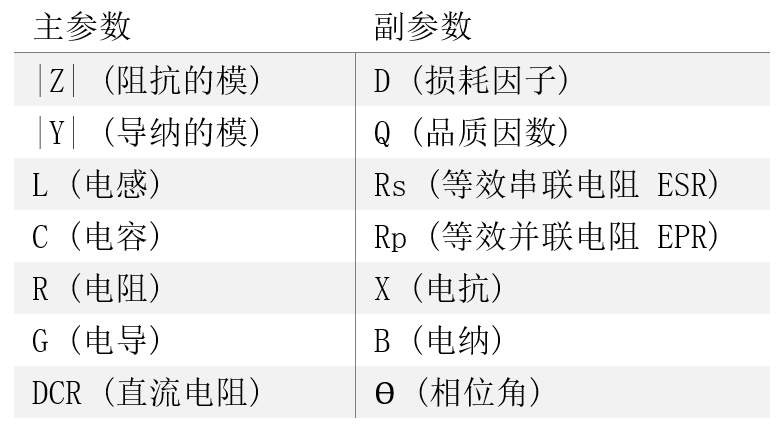

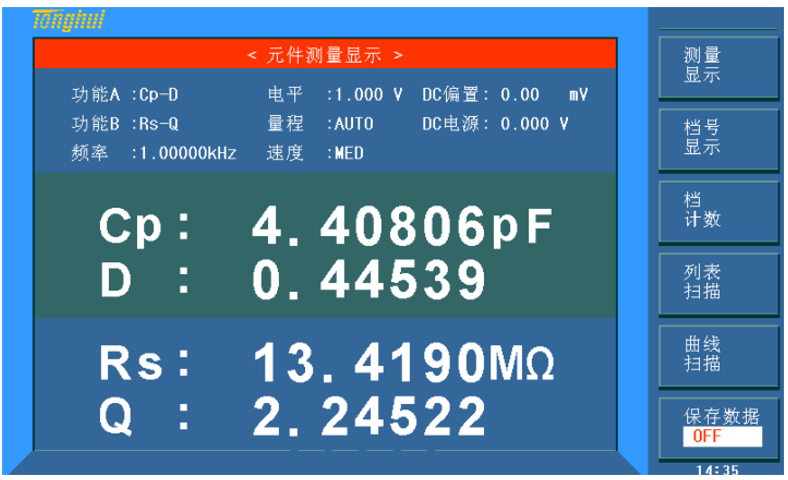

TH2829系列数字电桥在一个测试周期内可同时测量阻抗元件的四个参数，包括两个主参数和两个副参数，并且在同一界面可同时显示4个参数的测试值。
B. 高稳定性和高一致性

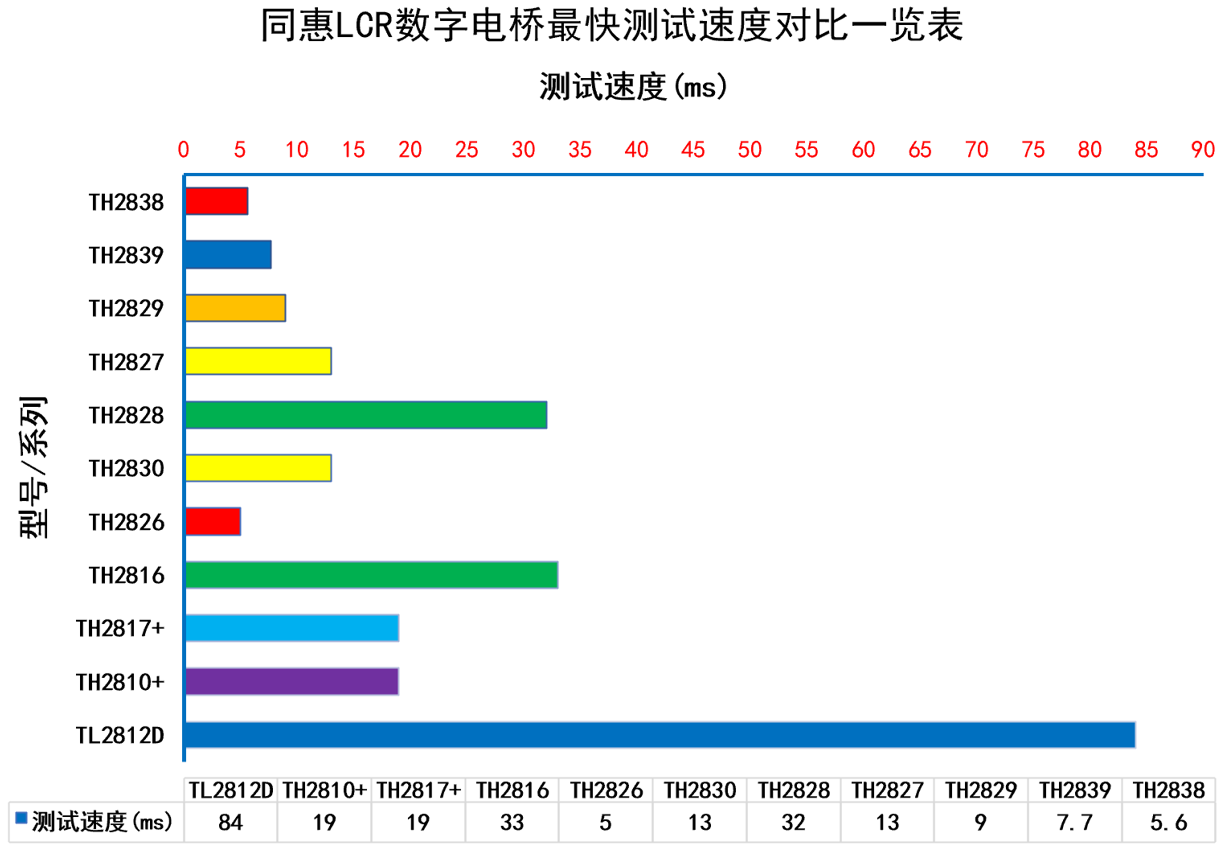

C. 高速度

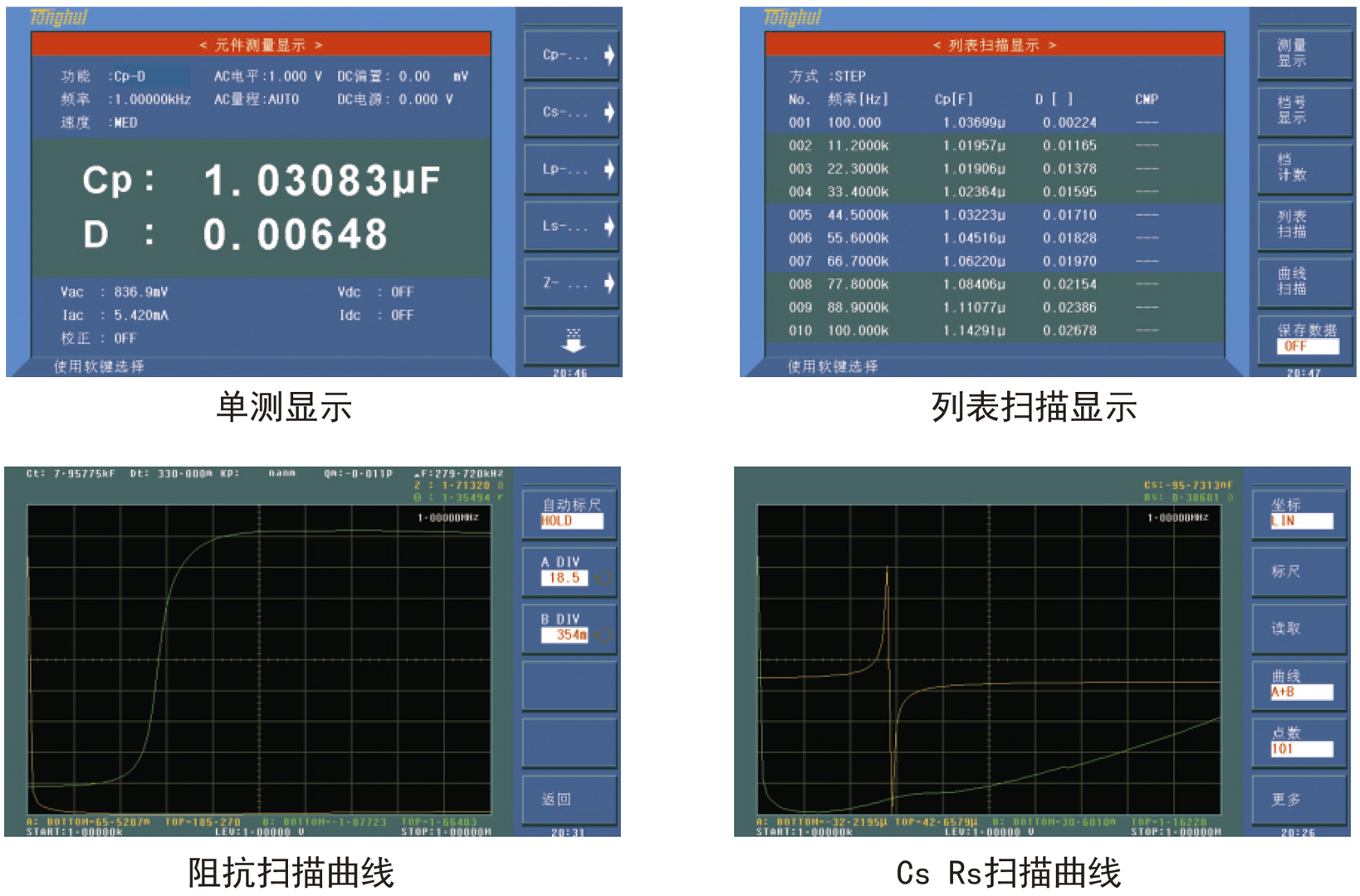

D. 功能与界面

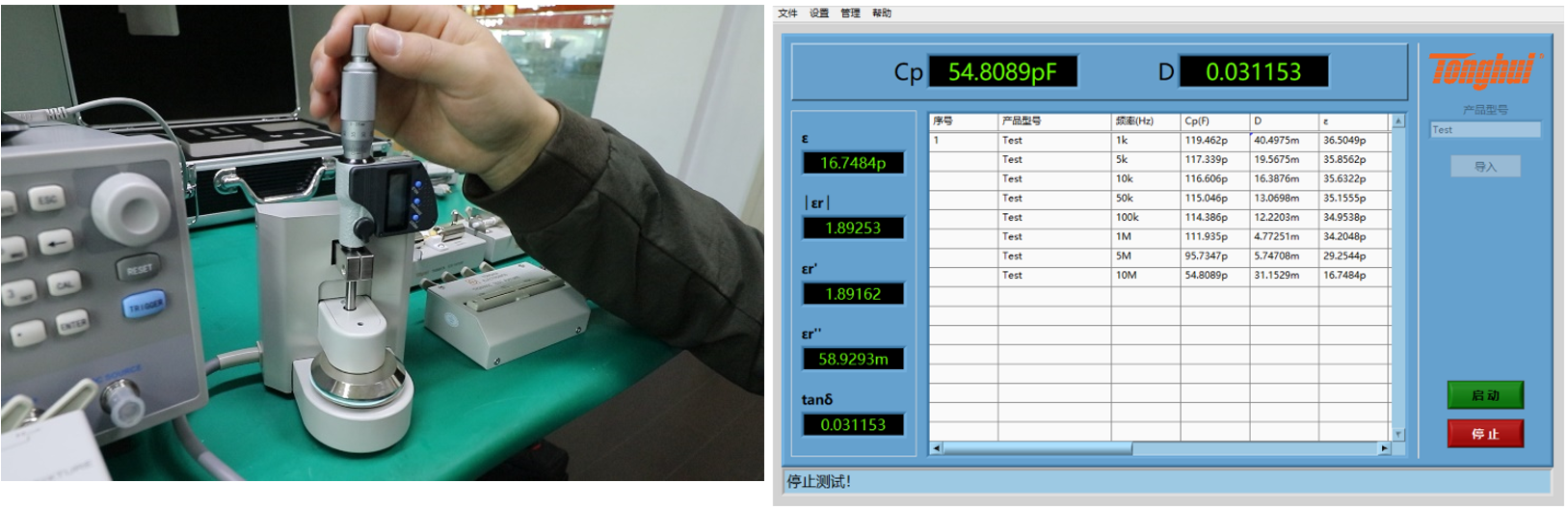

E. 材料介电常数测试
配合专用材料测试夹具TH26077以及上位机软件可方便、精确的测量材料在不同频率下的介电常数。

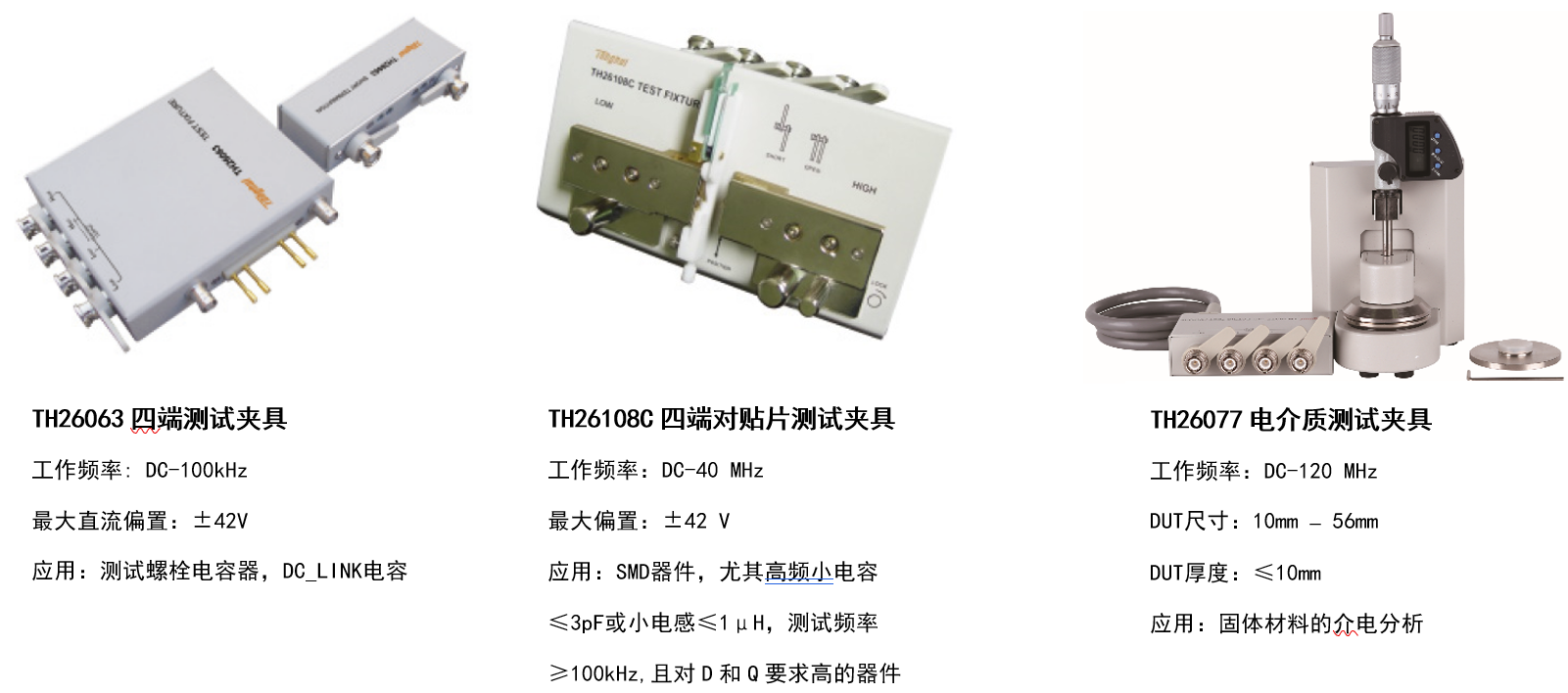

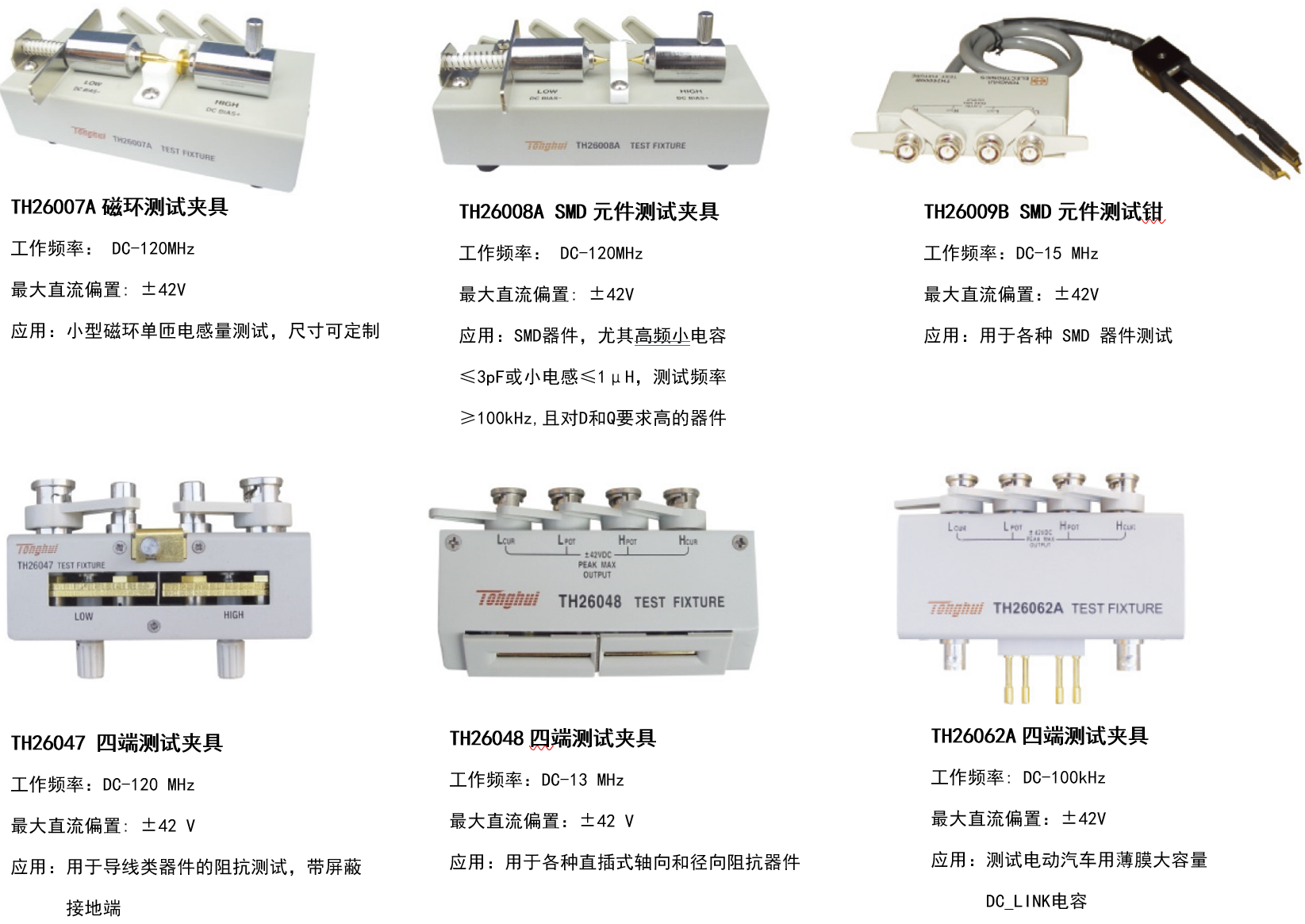

F. 选配附件
A. 上位机软件

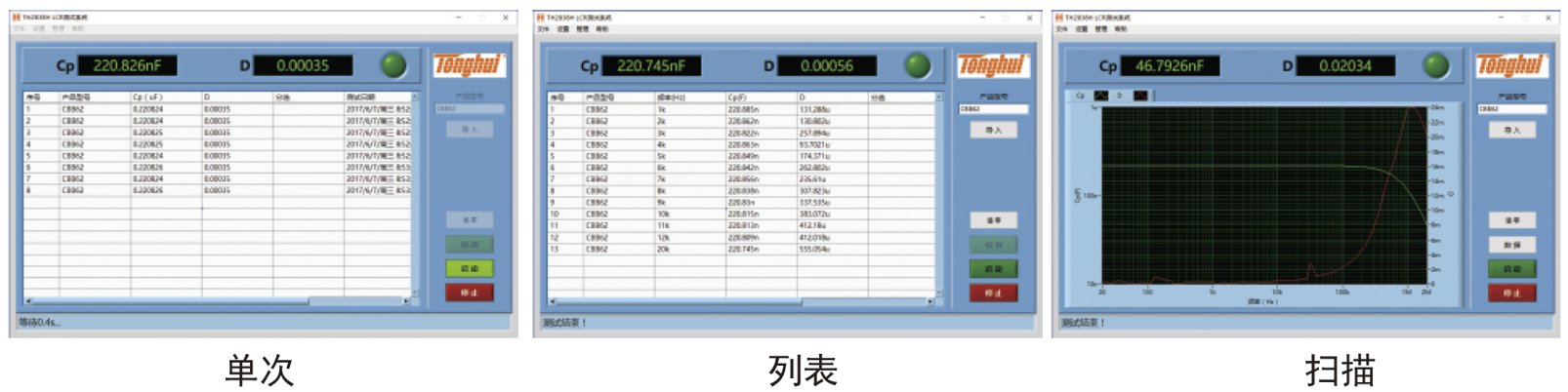

a) 通用上位机软件
测试方式：

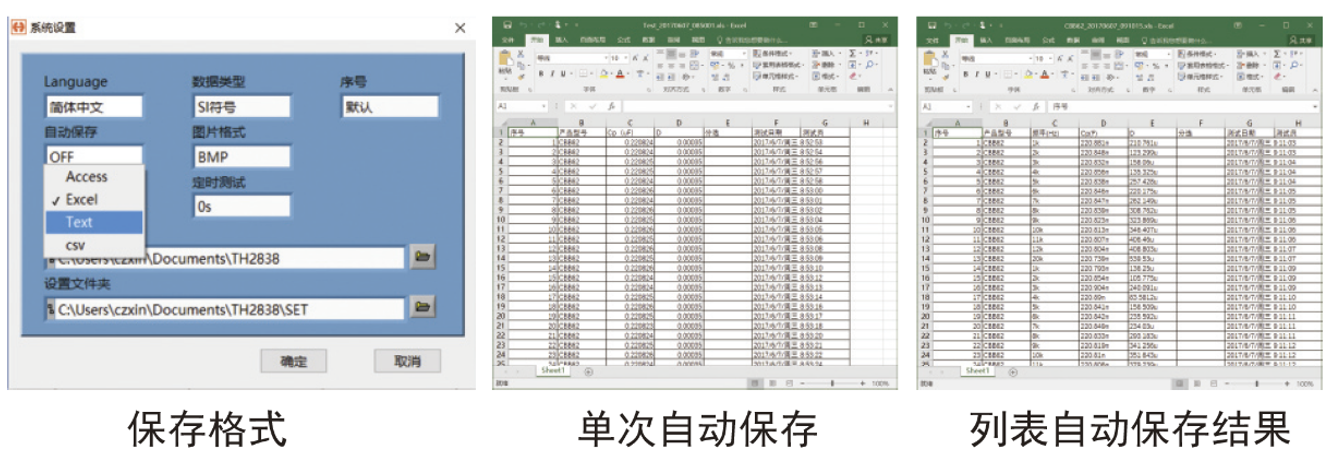

文件保存：
硬件连接方式：RS232C、USB、GPIB、LAN
数据图像保存格式：TXT、XLS、MDB、CSV、BMP、JPG、PNG
其它功能：自动记录、设置文件保存、用户管理等

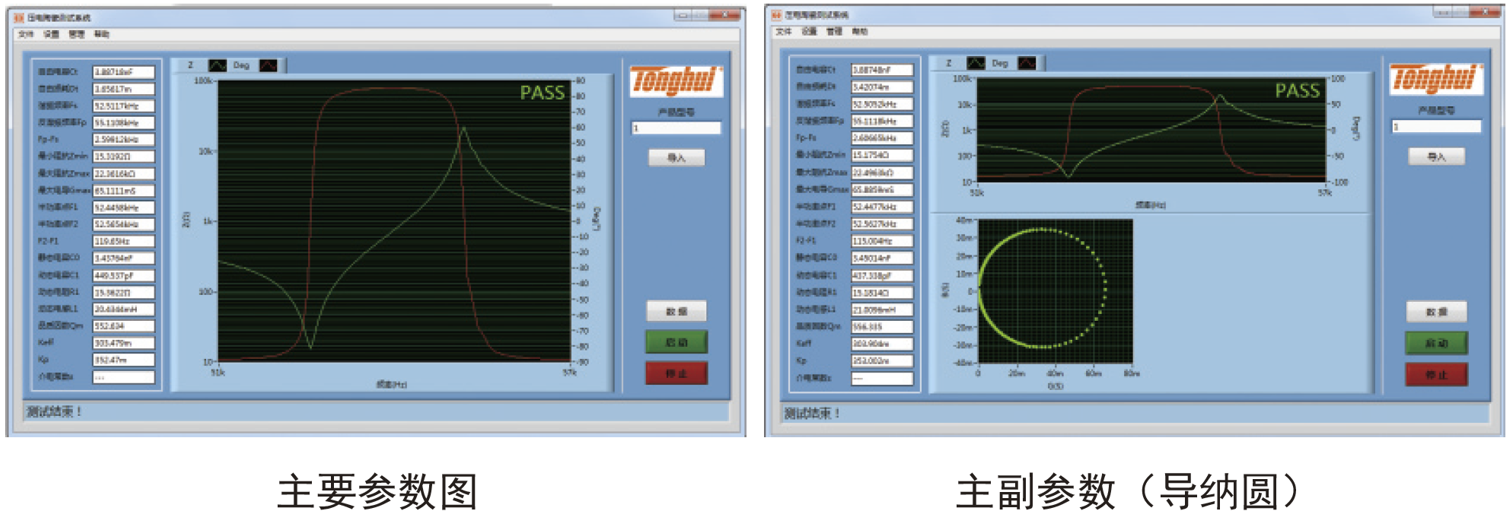

b) 压电陶瓷上位机软件

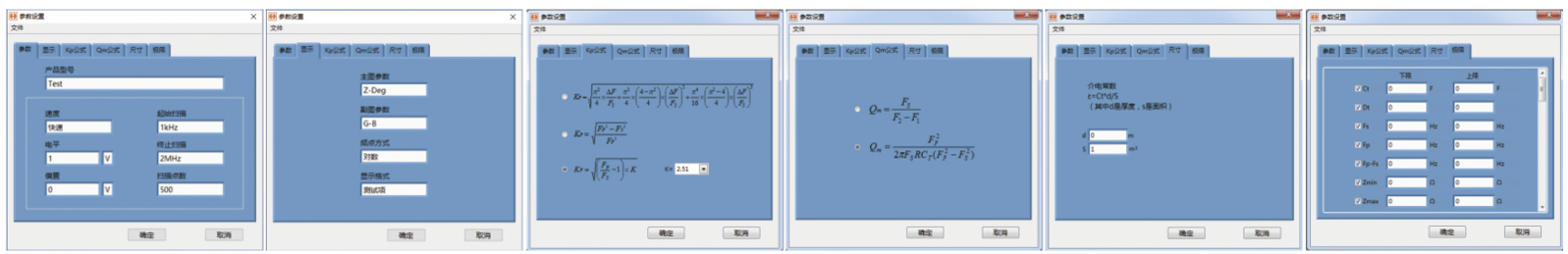

分析设置：
分析结果：

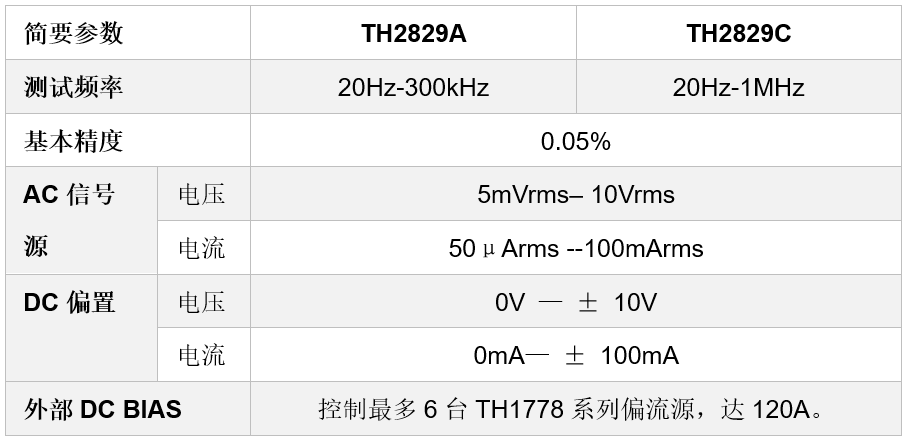

| 型号 | TH2829A | TH2829C | ||
| 显示器 | 800×RGB×480 7寸TFT LCD显示器 | |||
| 测试信号 | 频率 | 20Hz—300kHz | 20Hz—1MHz | |
| 最小分辨率 | 1mHz，5位频率输入 | |||
| 准确度 | 0.01% | |||
| AC 电平 | 测试信号电压范围 | 5mV—10Vrms | ||
| 电压最小分辨率 | 100μV，3位输入 | |||
| 准确度 | ALC ON | 10% x设定电压 + 2mV | ||
| ALC OFF | 6% x设定电压 + 2mV | |||
| 测试信号电流范围 | 50μA—100mA | |||
| 电流最小分辨率 | 1μA，3位输入 | |||
| 准确度 | ALC ON | 10% x设定电流 + 20μA | ||
| ALC OFF | 6% x设定电压 + 20μA | |||
| DC 偏置电压源 | 电压 / 电流范围 | 0V— ±10V / 0mA—±100mA | ||
| 分辨率 | 0.5mV / 5μA | |||
| 电压准确度 | 1% x设定电压 + 5mV | |||
| ISO ON | 用于电感、变压器加偏置测试 | |||
| AC源内阻 | ISO ON | 100Ω | ||
| ISO OFF | 30Ω、50Ω、100Ω可选 | |||
| DCR源内阻 | 30Ω、50Ω、100Ω可选 | |||
| DC 电压源 | 电压 / 电流范围 | 0V— ±10V / 0mA—±50mA | ||
| 分辨率 | 1mV | |||
| 电压准确度 | 1% x设定电压 + 5mV | |||
| 输出电阻 | 100Ω | |||
| LCR测试参数 | |Z|, |Y|, C, L, X, B, R, G, D, Q, θ, DCR, Vdc-Idc | |||
| 测试页面参数显示 | 两组主、副参数，第二组参数可ON/OFF；多种参数连续扫描图形分析 | |||
| 基本测量准确度 | LCR测试参数 | 0.05% | ||
| 校准条件 | 预热时间：≥30分钟；环境温度：23±5oC； 信号电压：0.3Vrms-1Vrms；清“0”：OPEN、SHORT后；测试电缆长度：0 m | |||
| 测量时间(≥10 kHz) | 快速: 9 ms /次 中速: 67 ms/次慢速: 187 ms/次另加显示字符刷新时间 | |||
| LCR参数显示范围 | | Z | , R , X, DCR | 0.00001Ω — 99.9999MΩ | ||
| |Y|, G, B | 0.00001μs — 99.9999s | |||
| C | 0.00001pF — 9.99999F | |||
| L | 0.00001μH — 99.9999kH | |||
| D | 0.00001 — 9.99999 | |||
| Q | 0.00001 — 99999.9 | |||
| θ (DEG) | -179.999o — 179.999o | |||
| θ (RAD) | -3.14159 — 3.14159 | |||
| Δ% | -999.999% — 999.999% | |||
| 等效电路 | 串联, 并联 | |||
| 量程方式 | 自动, 保持 | |||
| 触发方式 | 内部, 手动, 外部, 总线 | |||
| 平均次数 | 1－256 | |||
| 校准功能 | 开路, 短路全频、点频校准，负载校准 | |||
| 数学运算 | 直读, ΔABS, Δ% | |||
| 延时时间设定 | 0 -- 999, 最小分辨率100us | |||
|
比较器功能
|
10档分选，BIN1～BIN9、NG、AUX | |||
| 档计数功能 | ||||
| PASS、FAIL前面板LED显示 | ||||
| 列表扫描 | ·最多201点列表扫描，可单独对频率、AC电压/电流、 内/外DC偏置电压/电流、独立DC源 电压进行列表扫描测试。每扫描点可 单独分选 | |||

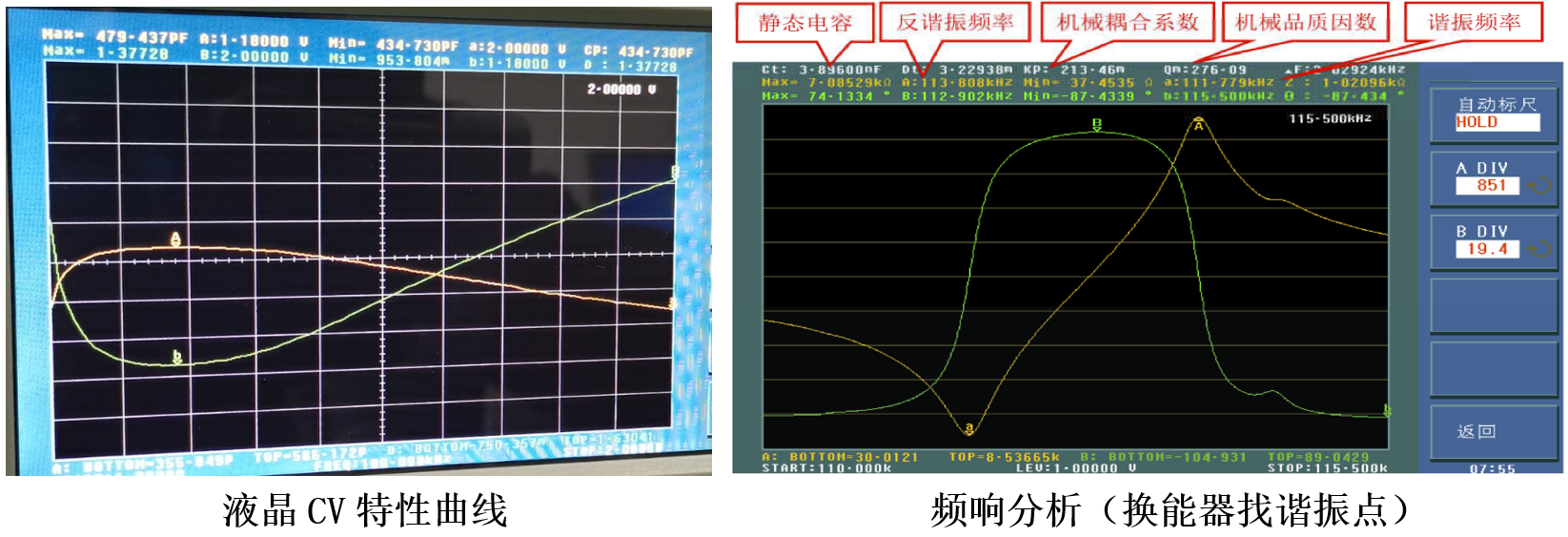

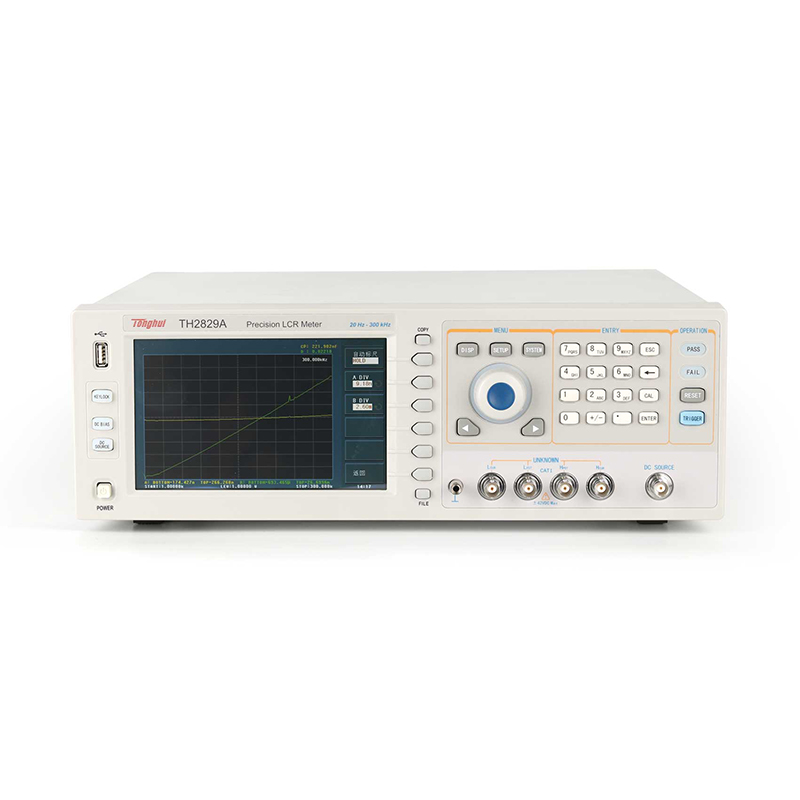

| 图形分析 | ·可对频率、AC电平、DC偏置等进行 图形扫描分析。
·设定扫描起始点、终止点，每次扫描点数。 ·显示最大值、最小值，读取选择的 任意扫描点值。 ·可选择将扫描图形存贮于仪器内部 或外部USB 存储器。 |

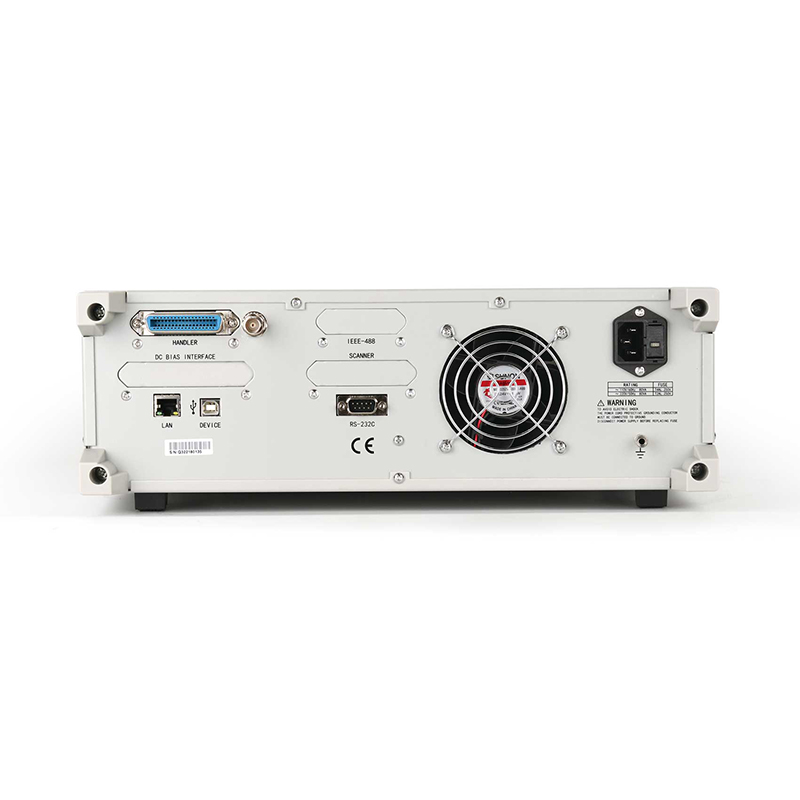

|||
| 内部非易失性存储器 | 100组LCRZ仪器设定文件记忆 | |||
| 外部USB存储器 | GIF图像、CSV数据文件LCRZ仪器设定文件记忆测试数据USB存储器直接存储 | |||
| 接口 | 1A偏流源 | 可内部安装1A直流偏置电流源（选件） | ||
| I/O接口 | HANDLER，从仪器后面板输出 | |||
| 串行通讯接口 | USB、RS232C | |||
| 并行通讯接口 | GPIB接口（选件） | |||
| 网络接口 | LAN | |||
| 存储器接口 | USB HOST（前面板） | |||
| 通用技术参数 | ||||
| 工作温度, 湿度 | 0℃－40℃, ≤ 90%RH | |||
| 电源要求 | 电压 | 99V－121V，198V－242V AC | ||
| 频率 | 47Hz－63Hz | |||
| 功耗 | 最大80VA | |||
| 体积(W×H×D) | 400mm × 132mm × 385mm | |||
| 重量 | 约13 kg | |||
基本准确度因子曲线：
注：测试信号电平： 0.3Vrms – 1Vrms
上部数值（无括号的数值）适用于中速和慢速，下部数值（括号中的数值）适用于快速。
■ 测试频率：20Hz-300kHz,分辨率：1mHz
■ 基本精度：0.05％
■ 测试速度：9ms/次
■ 压电陶瓷、超声波换能器等器件的阻抗分析与测试
■ 连续曲线扫描/图形分析功能
■ 可同时显示四种测量参数
■ 800×RGB×480 7寸TFT LCD显示器
■ 内置100组LCRZ设定文件
■ GIF图像、CSV数据文件USB存储器直接存储
■ HANDLER、USB、LAN 、RS232C、GPIB（选件）DCI接口
■ 信号源选择 10V/100mA可编程AC测试电平
■ 10V/100mA可编程DC偏置电源 10V/50mA独立DC电压源
■ 1A直流偏置电流源（选配）120A外部偏流源（选配）
■ 最多201点列表扫描
■ 无源元件:
电容器、电感器、磁芯、电阻器、压电器件、变压器、芯片组件和网络元件等的阻抗参数评估和性能分析
■ 半导体元件:
LED驱动集成电路寄生参数测试分析；变容二极管的C-VDC特性;晶体管或集成电路的寄生参数分析
■ 其它元件:
印制电路板、继电器、开关、电缆、电池等的阻抗评估
■ 介质材料:
塑料、陶瓷和其它材料的介电常数和损耗角评估
■ 磁性材料:
铁氧体、非晶体和其它磁性材料的导磁率和损耗角评估
■ 半导体材料:
半导体材料的介电常数、导电率和C-V特性液晶材料：液晶单元的介电常数、弹性常数等C-V特性
| 标配 | |||||
| 配件名称 | 型号 | ||||
| 夹具 | TH26048 | ||||
| 短路片 | TH26010 | ||||
| 带盒四端绝缘带锁Kelvin测试线 | TH26011AS | ||||
