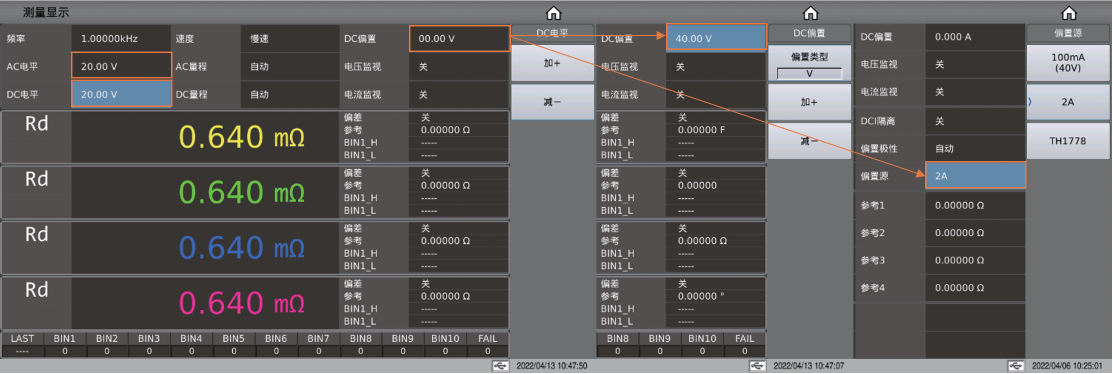

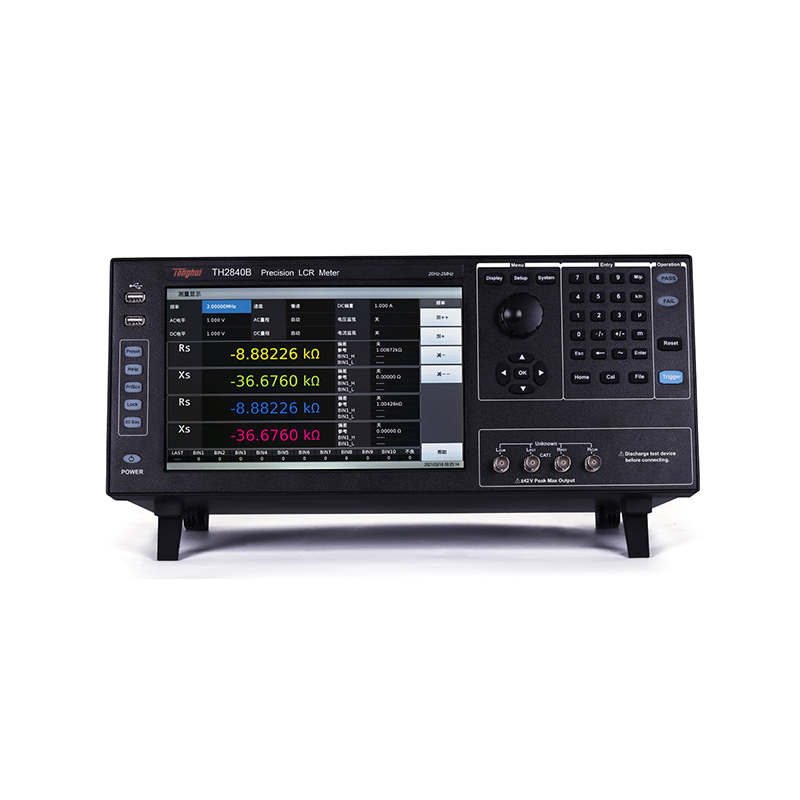

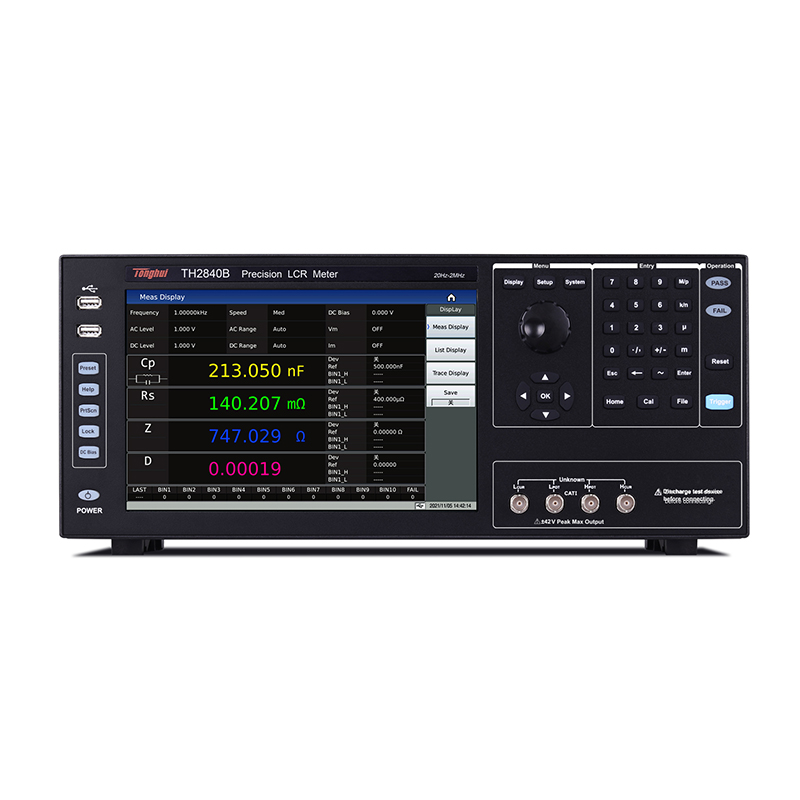

A.10.1寸大屏，四种测量参数，让细节一览无遗
10.1寸触摸屏、1280*800分辨率，Linux系统、中英文操作界面，支持键盘、鼠标、LAN接口，带来的是无以伦比的操作便捷
性。

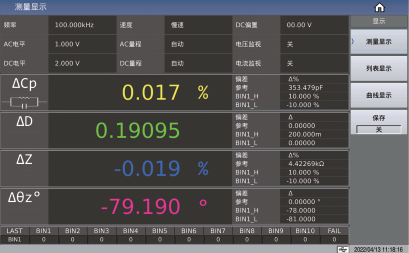

大屏幕带来更多的好处是，可以把4个测试参数及分选参数、分选结果、功能选择等参数放置在同一屏幕，而且看起来绝不拥
挤和杂乱，同时可以显示四种测量参数，四种测量参数任意可调。

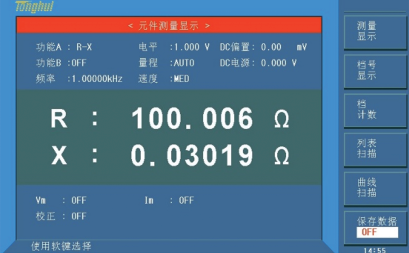

和早期LCR对比，操作便捷性、显示完整性一目了然。
B.高达1800次/秒测量速度
由于创新性的采用了双CPU设计，一个CPU负责测试处理数据，另一个CPU负责显示数据，因此TH2840测试速度高达1800次/秒。
高速的测试速度在自动化产线可以极大的提高效率。
对于部分需要实时采样体现被测件瞬态变化特征，或者测量变化过程相应时间，TH2840系列0.56ms的测量速度可完美解决。

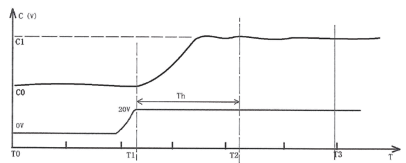

如下列应用，在两个极板之间加载偏压，两端电容随着偏置电压变化而变化.
记录未加偏置时电容C0
偏置上升过程中的电容值
偏压达到20V并且稳定之后的电容C1
计算从C0-C1之间的稳定时间Th。
常规的LCR数字电桥，由于测试速度限制，采样率无法达到几
乎实时采集，用TH2840系列双CPU，可实时观察变化过程并计算
出稳定时间。

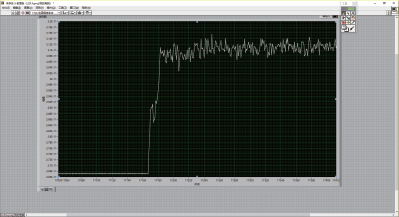

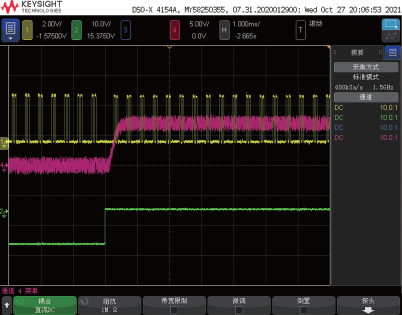

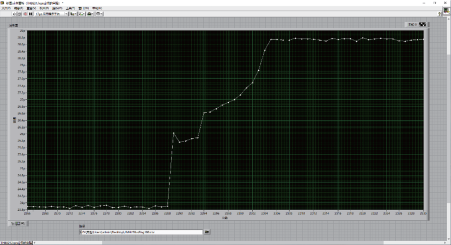

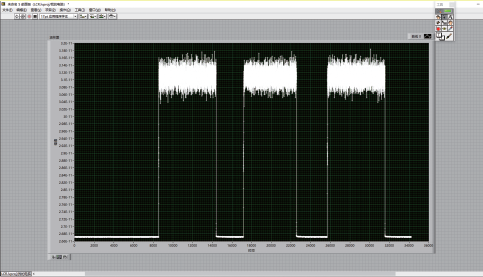

TH2840X上位机 示波器实时抓获波形
电容测试 CH1: AD脉冲（黄色）
测试频率：1MHz CH2: DC BIAS 打开（绿色)
量程：100Ω CH4: DC BIAS 上升（红色）
上升瞬间波形 全部波形
C.超强硬件配置
除了双CPU设计，TH2840系列也增强了其他硬件配置参数：
1. AC测试电平提升至20Vrms/100mA，同类产品仅TH2838H可达到，在测试C-V曲线时范围更广
2. DC偏置为±40V/±100mA，为同类产品最高配置
3. 标配独立2A直流偏置电流源，为2A电流以内电感测试带来福音，支持外界TH1778A系列扩展至120A。
4. DCR测试电平提升至20V，测试mH级及以上电感更快速稳定精确。
D.改进的分选设置

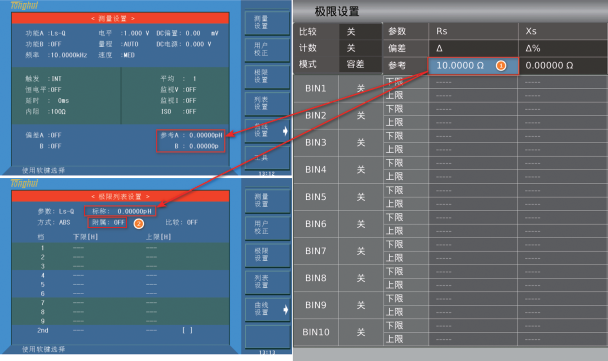

针对以往LCR分选设置及参考设
置来回切换等过于复杂的操作，做出
了如下改进以便于客户使用及设置：
1. 合并标称值和参考值的设置
2. 由于直接采用了4参数测量及
分选，因此取消附属档、副参
数档。
E.增强的列表扫描功能 F.强大的分析图形界面

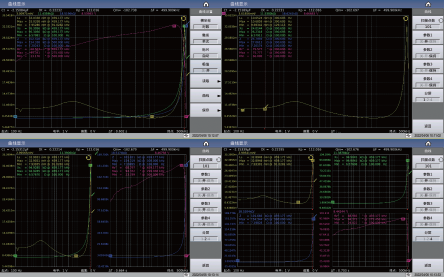

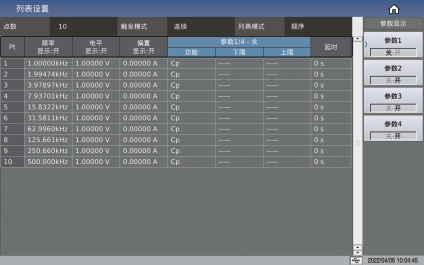

可设置4个测量参数，4个测量参数有独立开关，列表扫 4个扫描轨迹，1-4个测试参数任意选择，扫描曲线可以
描每个点的频率,电平,偏置,功能,延时都可以独立设置,满足了 一分屏、二分屏、四分屏。
大多数客户的需求。
G.10档分选及可编程HANDLER接口

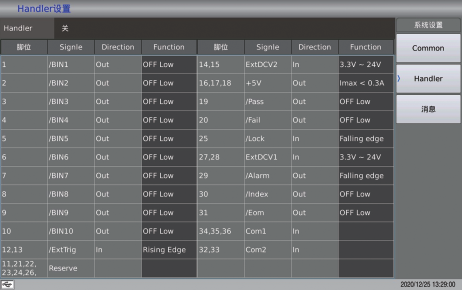

仪器提供了10档分选，为客户产品质量分级提供了可 在与自动化设备连接时，怎么配置HANDLER接口
能，分选结果直接输出至HANDLER接口。 输出，一直是自动化客户的难题，TH2840系列LCR将
HANDLER接口脚位、输入输出方式、对应信号、应答方式
等完全可视化，让自动化连接更简单。
H.智能固件升级方式
仪器本身功能完善、BUG解决、功能升级等，都可以通过升级固件(Firmware)来进行更新，而无需返厂进行。

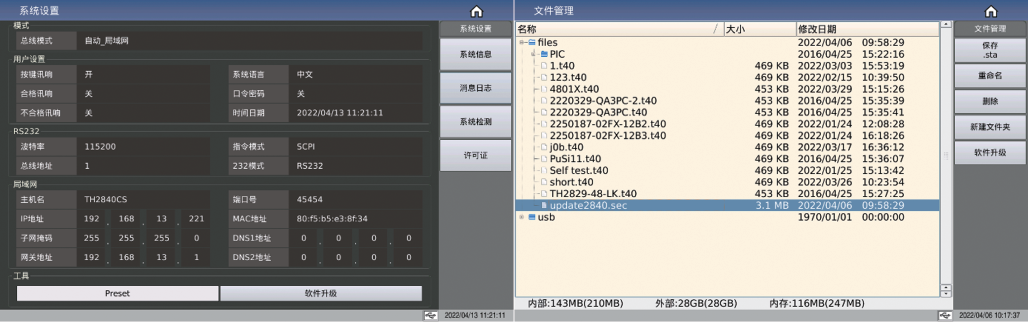

TH2840系列LCR数字电桥固件升级非常智能，可以通过系统设置界面或者文件管理界面进行，智能搜索仪器内存、外接优盘
甚至是局域网内升级包，并自动进行升级。

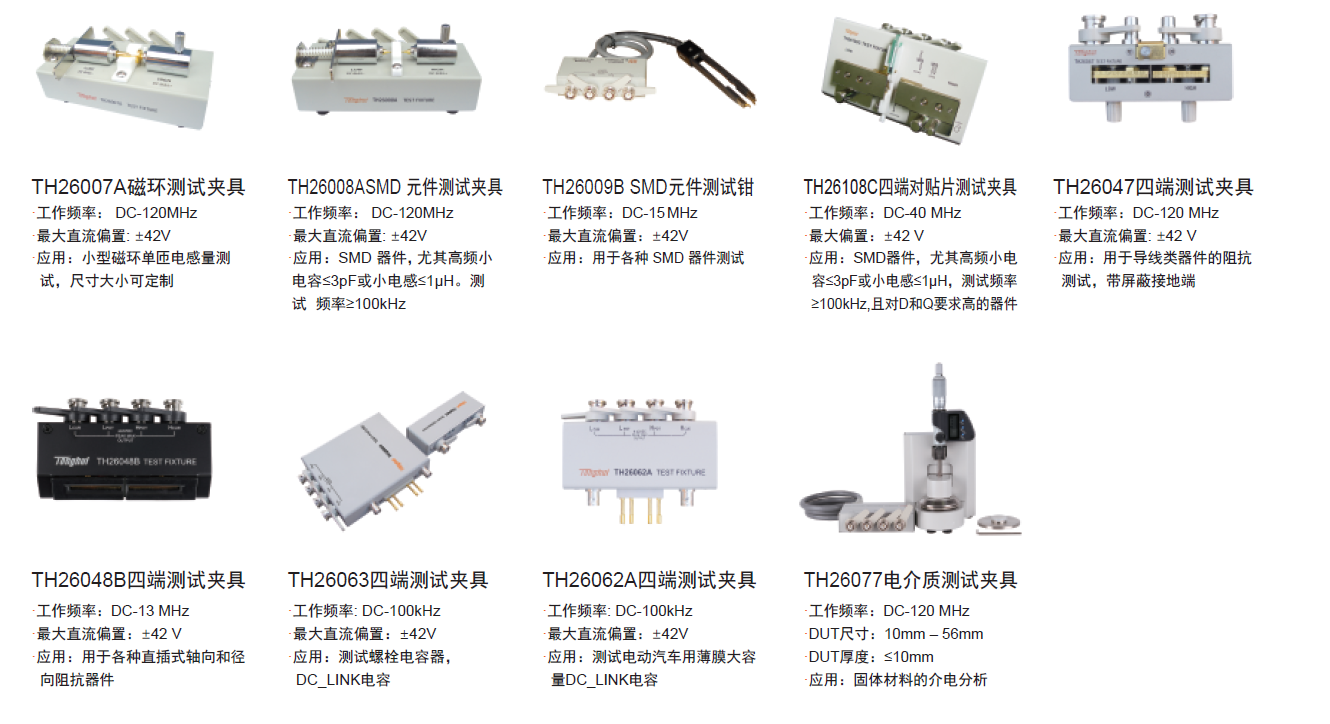

I.选配附件
| 产品型号 | TH2840A | TH2840B | ||
|
显示 |
显示器 | 10.1英寸电容触摸屏 | ||
| 比例 | 16:9 | |||
| 分辨率 | 1280×RGB×800 | |||
|
测量参数 |
方式 | 四参数任意选择 | ||
| AC | Cp/Cs、Lp/Ls、Rp/Rs、|Z|、|Y|、R、X、G、B、θ、D、Q、VAC、IAC | |||
| DC | RDC、VDC、IDC | |||
|
测试频率 |
范围 | 20Hz-500kHz | 20Hz-2MHz | |
| 精度 | 0.01% | |||
|
分辨率 |
0.1mHz (20.0000Hz-99.9999Hz) | |||
| 1mHz (100.000Hz-999.999Hz) | ||||
| 10mHz (1.00000kHz-9.99999kHz) | ||||
| 100mHz (10.0000kHz-99.9999kHz ) | ||||
| 1Hz (100.000kHz-999.999kHz) | ||||
| 10Hz (1.00000MHz-2.00000MHz) | ||||
|
AC测试信号模式 |
额定值(ALC OFF) | 设定电压为测试端开路时Hcur电压 | ||
| 设定电流为测试端短路时从Hcur流出电流 | ||||
| 恒定值(ALC ON) | 保持DUT上电压与设定值相同 | |||
| 保持DUT上电流与设定值相同 | ||||
|
测试电平 |
电压范围 | 5mVrms-20Vrms | F≤1MHz 5mVrms-20Vrms
F＞1MHz 5mVrms-15Vrms |
|
| 准确度 | ±（10%×设定值+2mV）（AC≤2Vrms）
±（10%×设定值+5mV）（AC＞2Vrms） |
|||
|
分辨率 |
1mVrms（5mVrms-0.2Vrms） | |||
| 1mVrms（0.2Vrms-0.5Vrms） | ||||
| 1mVrms(0.5Vrms-1Vrms) | ||||
| 10mVrms(1Vrms-2Vrms) | ||||
| 10mVrms(2Vrms-5Vrms) | ||||
| 10mVrms(5Vrms-10Vrms) | ||||
| 10mVrms(10Vrms-20Vrms) | ||||
| 电流范围 | 50μArms-100mArms | |||
|
分辨率(100Ω内阻) |
10μArms (50μArms-2mArms) | |||
| 10μArms (2mArms-5mArms) | ||||
| 10μArms (5mArms-10mArms) | ||||
| 100μArms (10mArms-20mArms) | ||||
| 100μArms (20mArms-50mArms) | ||||
| 100μArms (50mArms-100mArms) | ||||
|
RDC测试 |
电压范围 | 100mV-20V | ||
| 分辨率 | 1mV(0V-1V) | |||
| 10mV(1V-20V) | ||||
| 电流范围 | 0mA-100mA | |||
| 分辨率 | 10μA(0mA-10mA) | |||
| 100μA(10mA-100mA) | ||||
|
DC偏置 |
电压范围 | 0V-±40V | ||
| 准确度 | AC≤2V 1%×设定电压+5mV | |||
| AC>2V 2%×设定电压+8mV | ||||
| 分辨率 | 1mV(0V-1V) | |||
| 10mV(±1V- ±40V) | ||||
| 电流范围 | 0mA-±100mA | |||
| 分辨率 | 10μA(0mA-10mA) | |||
| 100μA(10mA-100mA) | ||||
| 内置电流源 | 电流范围 | 0mA-2A | ||
| 准确度 | I>5mA ±（2%×设定值+2mA） | |||
| 分辨率 | 1mA | |||
| 测试端配置 | 五端对 | |||
| 测试电缆长度 | 0m、1m、2m、4m | |||
| 输出阻抗 | 30Ω，±4%@1kHz | |||
| 100Ω，±2%@1kHz | ||||
| 数学运算 | 与标称值的绝对偏差Δ，与标称值的百分比偏差Δ% | |||
| 等效方式 | 串联、并联 | |||
| 校准功能 | 开路OPEN、短路SHORT、负载LOAD | |||
| 测量平均 | 1-255次 | |||
| 量程选择 | 自动AUTO、手动HOLD | |||
| 量程配置 | LCR | 100mΩ、1Ω、10Ω、20Ω、50Ω、100Ω、200Ω、500Ω、1kΩ、2kΩ、5kΩ、10kΩ、20kΩ、50kΩ、100kΩ | ||
| RDC | 1Ω、10Ω、20Ω、50Ω、100Ω、200Ω、500Ω、1kΩ、2kΩ、5kΩ、10kΩ、20kΩ、50kΩ、100kΩ | |||
|
测量时间（ms） |
快速+:0.56ms
快速:3.3ms 中速: 90ms 慢速: 220ms |
|||
| 最高准确度 | 0.05%（具体参考说明书） | |||
| 测量显示范围 | ||||
| Cs、Cp | 0.00001pF-9.99999F | |||
| Ls、Lp | 0.00001μH-99.9999kH | |||
| D | 0.00001-9.99999 | |||
| Q | 0.00001-99999.9 | |||
| R、Rs、Rp、X、Z、RDC | 0.001mΩ-99.9999MΩ | |||
| G、B、Y | 0.00001μs-99.9999S | |||
| VDC | ±0V-±999.999V | |||
| IDC | ±0A-±999.999A | |||
| θr | -3.14159-3.14159 | |||
| θd | -179.999°-179.999° | |||
| Δ% | ±（0.000%-999.9%） | |||
|
多功能参数列表扫描 |
点数 | 201点，每个点可设置平均次数，每个点可单独分选 | ||
| 参数 | 测试频率、AC电压、AC电流、DC BIAS电压、DC BIAS电流(100mA)、DC BIAS电流(2A) | |||
|
触发模式 |
顺序SEQ：当一次触发后，在所有扫描点测量，/EOM/INDEX只输出一次 | |||
| 步进STEP：每次触发执行一个扫描点测量，每点均输出/EOM/INDEX，但列表扫描比较器结果只在最后的/EOM才输出 | ||||
| 其他特点 | 1.扫描参数与测试参数都有多种复制功能
2.每个扫描点均可设置延时 |
|||
| 比较器 | 每个扫描点最多可测量四个测试参数，每个参数均可设置上下限，所有测试参数都合格输出PASS信号，否则输出FAIL信号，未设上下限则不判断 | |||
|
图形扫描 |
扫描点数 | 51、101、201、401、801点可选 | ||
| 结果显示 | 每个参数的极值以及光标所在点的扫描参数值与对应的测试参数值 | |||
| 扫描轨迹 | 1-4个测试参数任意选择，扫描曲线可以一分屏、二分屏、四分屏 | |||
| 显示范围 | 实时自动、锁定 | |||
| 坐标标尺 | 对数、线性 | |||
| 扫描参数 | 频率、AC电压、AC电流、DCV BIAS / DCI BIAS(100mA) / DCI BIAS(2A) | |||
| 触发方式 | 单次 | 手动触发一次，从起点到终点一次扫描完成，下个触发信号启动新一次扫描 | ||
| 连续 | 从起点到终点无限次循环扫描 | |||
| 结果保存 | 图形、文件 | |||
|
比较器 |
Bin分档 | 10Bin、PASS、FAIL | ||
| Bin偏差设置 | 偏差值、百分偏差值、关 | |||
| Bin模式 | 容差、连续 | |||
| Bin计数 | 0-99999 | |||
| 档判别 | 每档最多可设置四个参数极限范围，四个测试参数结果设档范围内显示对应档号，超出设定最大档号范围则显示FAIL，未设置上下限的测试参数自动忽略档判别 | |||
| PASS/FAIL指示 | 满足Bin1-10,前面板PASS灯亮，否则FAIL灯量 | |||
| 数据缓存 | 201个测量结果可分批读取 | |||
| 存储调用 | 内部 | 约100M非易失存储器测试设定文件 | ||
| 外置USB | 测试设定文件、截屏图形、记录文件 | |||
| 键盘锁定 | 可锁定前面板按键，其他功能待扩充 | |||
|
接口 |
USB HOST | 2个USB HOST接口，可同时接鼠标、键盘，U盘同时只能使用一个 | ||
| USB DEVICE | 通用串行总线插座，小型B类（4个接触位置）；与USB TMC-USB488和USB2.0相符合，阴接头用于连接外部控制器。 | |||
| LAN | 10/100M以太网自适应 | |||
| HANDLER | 用于Bin分档信号输出 | |||
| 外部DC BIAS控制 | 支持TH1778A | |||
| RS232C | 标准9针，交叉 | |||
| RS485 | 可以接受改制或外接RS232转RS485模块 | |||
| 开机预热时间 | 60分钟 | |||
| 输入电压 | 100-120VAC/198-242VAC可选择，47-63Hz | |||
| 功耗 | 不小于130VA | |||
| 尺寸（WxHxD）mm3 | 430x177x265 | |||
| 重量（kg） | 11kg | |||
■ 高分辨：10.1英寸，分辨率1280*800，电容式触摸屏
■ 高稳定性和一致性：14个量程配置
■ 高功率：信号电平：20V/100mA
内置直流偏置：±40V/100mA
内置偏流源：2A
■ DCR电平：20V/100mA
■ 高速度：双CPU架构，最快达1800次/s的测试速度
■ 点测、列表扫描、图形扫描三种测试方式
■ 四参数测量
■ 201点多参数列表扫描功能
■ 图形扫描功能，4轨迹任意选择，支持1/2/4分屏
■ 分选功能：LCR模式10档分选
■ 高兼容性：支持SCPI/MODBUS指令集，
兼容KEYSIGHT E4980A、E4980AL、HP4284A
■ 无源元件：
电容器、电感器、磁芯、电阻器、压电器件、变压器、芯片组件和
网络元件等的阻抗参数评估和性能分析。
■ 半导体元件：
LED驱动集成电路寄生参数测试分析；变容二极管的C-VDC特
性；晶体管或集成电路的寄生参数分析
■ 其它元件：
印制电路板、继电器、开关、电缆、电池等阻抗评估
■ 介质材料：
塑料、陶瓷和其它材料的介电常数和损耗角评估
■ 磁性材料：
铁氧体、非晶体和其它磁性材料的导磁率和损耗角评估
■ 半导体材料：
半导体材料的介电常数、导电率和C-V特性液晶材料：液晶单元的
介电常数、弹性常数等C-V特性
■ 各种传感器:
电子皮肤、振镜图像滤光阵列传感器
| 标配 | |||||
| 配件名称 | 型号 | ||||
| 带盒四端绝缘带锁Kelvin测试线 | TH26011BS | ||||
| 夹具 | TH26048 | ||||
| 短路片 | TH26010 | ||||
