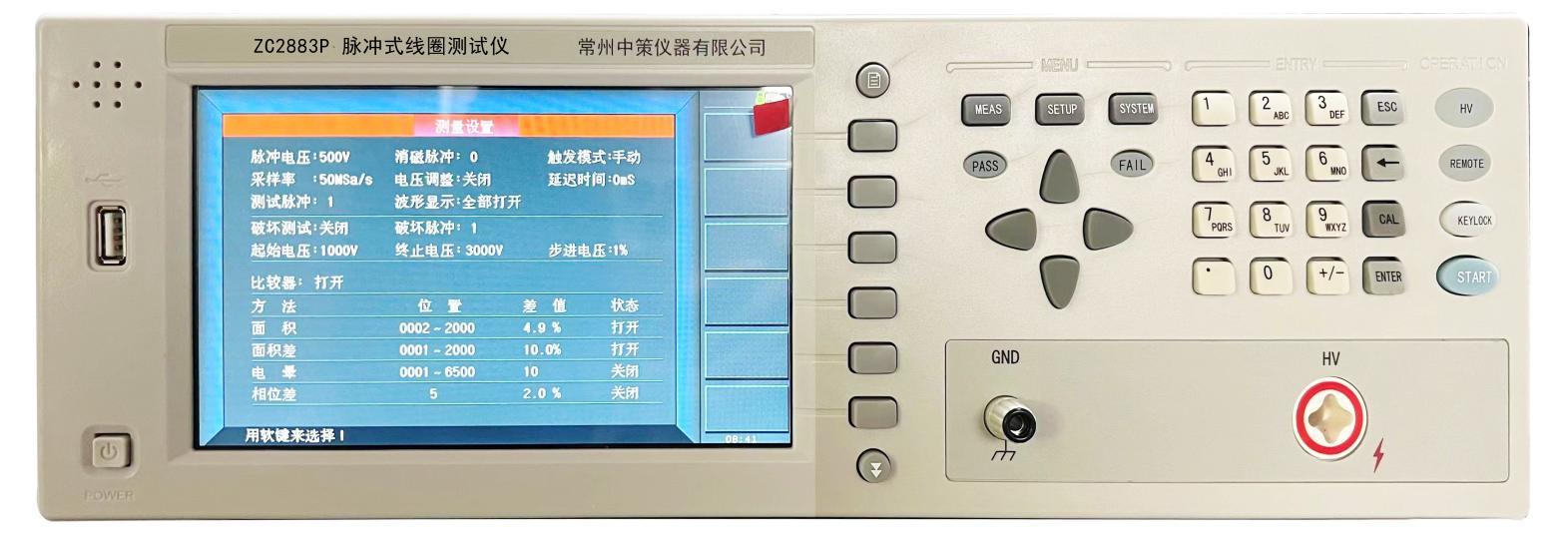

线圈类产品（如变压器、电机等）由于绕线材料、磁性材料、骨架、加工工艺等因素的影响会产生线圈层间、匝间及引脚间等绝缘性能的降低。ZC2883P系列将标准线圈的采样波形存储于仪器中，测试时将被测线圈的测试波形与标准波形比较，根据设定的判据（面积、面积差、电晕、相位差等）以判定被测线圈的优劣。本仪器集成了强大的功能、精密的测试手段、灵活的操作方法及多种接口方式，可为大多数线圈类产品提供测试解决方案。
技术指标
| 产品性能 | ZC2883P |
| 脉冲电压 | 100V~5000V 100V步进 5%±5V |
| 测试范围 | >10μH |
| 脉冲能量 | Max 250milli-Joules |
| 显示器 | 800×480 65k色TFT液晶 显示波形显示 650×255点阵 |
| 采样率 | 200M系列：200MSa/s，100MSa/s，50MSa/s，20MSa/s，10MSa/s，5MSa/s，2MSa/s，1MSa/s，500kSa/s，200kSa/s，100kSa/s
100M系列： 100MSa/s，50MSa/s，20MSa/s，10MSa/s，5MSa/s，2MSa/s，1MSa/s，500kSa/s，200kSa/s，100kSa/s 分辨率： 8bits 采样深度： 6500bytes |
| 输入阻抗 | 10MΩ |
| 测量速度 | 5.5次/秒（波形显示关闭，比较打开） 3.3次/秒（波形显示打开，比较打开） |
| 平均次数 | 1-32次可编程 |
| 测量参数 | 电压、时间、频率 |
| 触发方式 | INT / MAN(Foot) / EXT / BUS |
| 比较方式 | 面积比较（AreaSize Comparison）面积差比较（DiffZone Comparison）
电晕放电比较（Corona Comparison）相位差比较（PhaseDiff Comparison） |
| 测试精度 | ±1% |
| 判别输出 | PASS/FAIL 显示报警声 |
| 报警音量 | 声音高低可调 |
| 存储器 | 仪器内部存储 100组文件 外部优盘存储 500组文件（选件） |
| 接口 | HANDLER(START,STOP,PASS,NG,BUSY,EOC,etc.)
RS232C USB IEEE488(选件) SCANNER(选件) |
