简要介绍

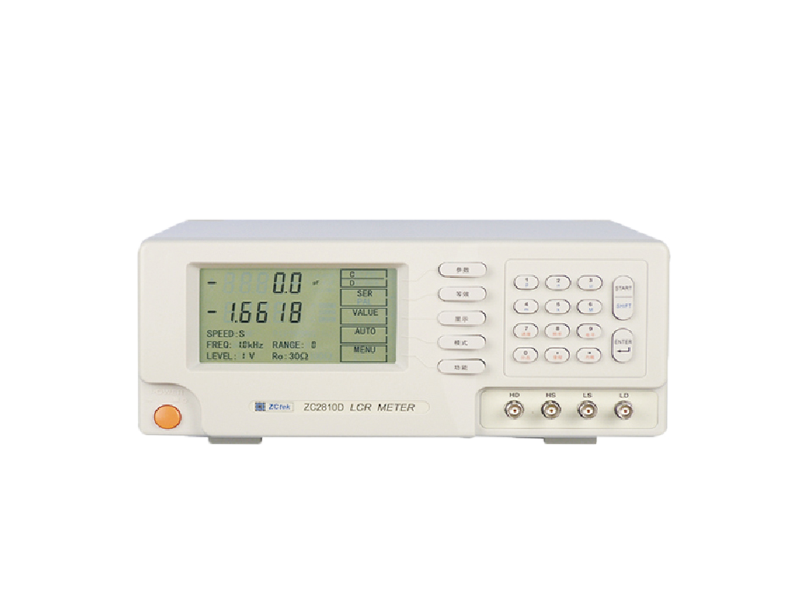

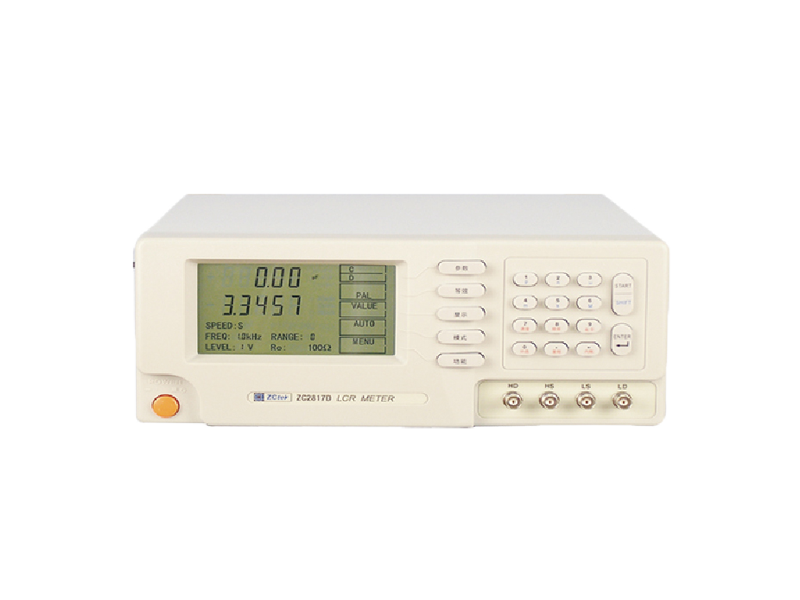

ZC28XXD系列LCR数字电桥是本公司新研制的低频元件测量仪器的换代产品，其中应用多项元件测量的新技术，大字符专用LCD显示，SMD贴片工艺，操作方便，外形美观。可直接测量多达六种的元件参数组合，能满足生产线质量保证，进货检验及自动化生产的需要。
RS-232接口可为用户提供远程控制及测试数据的统计和分析。HANDLER接口可连接元件自动分选系统。
性能特点
- 简便操作与强大功能的合理结合
- 采用SMT表面贴装工艺提升了仪器的可靠性
- 大型专用白色背光LCD显示屏
- 100Hz ~ 100kHz,8个典型测试频率（ZC2817D）
- 100Hz ~ 10kHz,4个典型测试频率（ZC2810D/ZC2811D/ZC2810）
- 0.1V、0.3V、1.0V三个典型测试电平
- 30Ω/100Ω两种可选源阻抗，便于兼容不同LCR表的测试一致性
- 配置RS232接口和HANDLER接口（ZC2817D/7C2810D/ZC2810）
技术指标
| 型号 | ZC2817D | ZC2810D | ZC2811D | ||
| 测量功能 | |||||
| 测试参数 | 六种测量参数组合：C/D、L/Q、R/Q、Z/θ、C/R、L/R | ||||
| 基本准确度 | 0.1% | 0.1% | 0.2% | ||
| 等效电路 | 串联、并联 | 串联、并联 | 串联、并联 | ||
| 量程方式 | 自动、保持 | 自动、保持 | 自动、保持 | ||
| 触发方式 | 内部、外部、手动 | 内部、外部、手动 | 内部 | ||
| 测试速度 | 快速：16次/秒 中速：8次/秒 慢速：2次/秒 |
快速：12次/秒 中速：5次/秒 慢速：2次/秒 |
快速：12次/秒 中速：5次/秒 慢速：2次/秒 |
||
| 校准功能 | 开路、短路、扫频清零 | ||||
| 显示方式 | 直读/∆/∆% | 直读/∆/∆% | 直读 | ||
| 显示器 | 5位分辨率，带背光专用 LCD显示屏 |
5位分辨率，带背光专用 LCD显示屏 |
5位分辨率，带背光专用 LCD显示屏 |
||
| 测量信号 | |||||
| 测量信号频率 | 100Hz、120Hz、1kHz、10kHz、20kHz、40kHz、50kHz、100kHz | 100Hz、120Hz、1kHz、10kHz | 100Hz、120Hz、1kHz、10kHz | ||
| 测量信号电平 | 0.1Vrms、0.3Vrms、1.0Vrms | ||||
| 输出阻抗 | 30Ω、100Ω | 30Ω、100Ω | 30Ω、100Ω | ||
| 测量显示范围 | |||||
| |Z|、R、X | 0.0001Ω~99.999MΩ | 0.001Ω~99.999MΩ | 0.001Ω~99.999MΩ | ||
| C | 0.001pF~ 99999μF | 0.01pF~ 99999μF | 0.01pF~ 99999μF | ||
| L | 0.001μH~ 99999H | 0.01μH~ 99999H | 0.01μH~ 99999H | ||
| D | 0.0001~ 9.9999 | 0.0001~ 9.9999 | 0.0001~ 9.9999 | ||
| Q | 0.0001~ 9999.9 | 0.0001~ 9999.9 | 0.0001~ 9999.9 | ||
| ∆% | -99.99%~99.99% | -99.99%~99.99% | -99.99%~99.99% | ||
| 比较器及接口 | |||||
| 比较器 | 五档分选，三档合格,一档不合格，一个附属档 | 五档分选，三档合格,一档不合格，一个附属档 | ------ | ||
| 接口 | RS232C（标配）、HANDLER（选件） | ------ | |||
| 体积 | 320mmx140mmx360mm | ||||
| 重量 | ~2.5kg | ||||
