性能特点

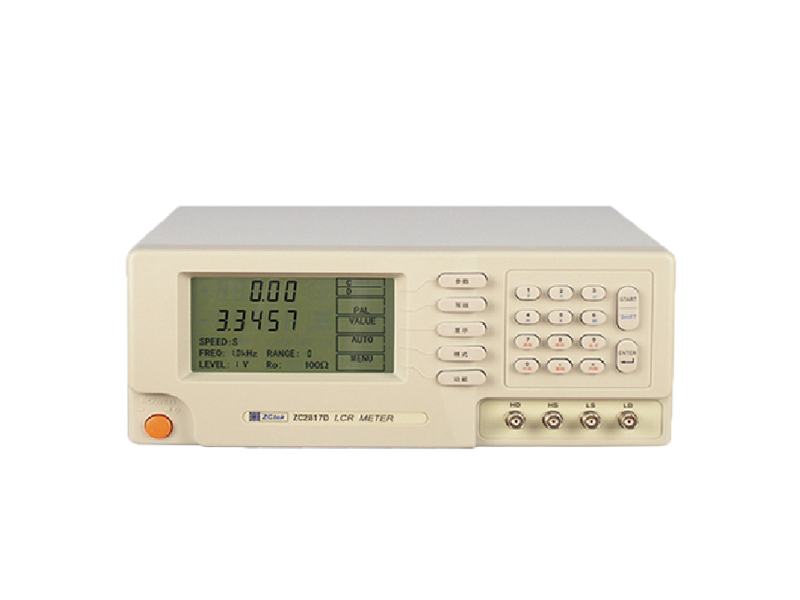

性能提升的中档电感测量仪
简便操作与强大功能的合理结合
读数稳定性好
高达16次/秒的测量速度
键盘锁定功能
30Ω、100Ω两种输出阻抗
提供RS-232C接口
分选及 HANDLER接口可选样
技术指标
| 型号 | ZC2776D | ZC2775D | ZC2773D |
| 测量功能 | |||
| 测试参数 | L/Q、L/R | ||
| 基本准确度 | 0.1% | 0.1% | 0.25% |
| 等效电路 | 串联、并联 | 串联、并联 | 串联、并联 |
| 量程方式 | 自动、保持 | 自动、保持 | 自动、保持 |
| 触发方式 | 内部、手动、外部 | 内部、手动、外部 | 内部 |
| 测试速度 | 快速：16次/秒 中速：8次/秒 慢速：2次/秒 | 快速：16次/秒 中速：8次/秒 慢速：2次/秒 | 快速：16次/秒 中速：8次/秒 慢速：2次/秒 |
| 校准功能 | 开路、短路、扫频清零 | 开路、短路、扫频清零 | 开路、短路、扫频清零 |
| 显示方式 | 直读/Δ/Δ% | 直读/Δ/Δ% | 直读 |
| 显示器 | 5位分辨率，带背光专用LCD显示屏 | 5位分辨率，带背光专用LCD显示屏 | 5位分辨率，带背光专用LCD显示屏 |
| 测试信号 | |||
| 测量信号频率 | 100Hz、120Hz、1kHz、10kHz、20kHz、40kHz、50kHz、100kHz | 100Hz、120Hz、1kHz、10kHz | 100Hz、120Hz、1kHz、10kHz |
| 测量信号电平 | 0.1Vrms、0.3Vrms、1.0Vrms | 0.1Vrms、0.3Vrms、1.0Vrms | 0.1Vrms、0.3Vrms、1.0Vrms |
| 输出阻抗 | 30Ω，100Ω | 30Ω，100Ω | 30Ω，100Ω |
| 测量显示范围 | |||
| R | 0.001Ω~99.999MΩ | 0.001Ω~99.999MΩ | 0.001Ω~99.999MΩ |
| L | 0.001μH ~ 99999H | 0.01μH ~ 99999H | 0.01μH ~ 99999H |
| Q | 0.0001 ~9999.9 | 0.0001 ~9999.9 | 0.0001 ~9999.9 |
| Δ% | -99.99%~99.99% | -99.99%~99.99% | -99.99%~99.99% |
| 比较器及接口 | |||
| 比较器 | 五档分选，三档合格，一档不合格，一个附属档 | ------ | |
| 接口 | RS232C（标配）、HANDLER（选件） | ------ | |
| 体积 | 320mm×140mmx360mm | ||
| 重量 | ~3.5kg | ||
