性能特点
- 240×128点阵图形LCD显示
- 人性化操作界面，操作简单
- 高的测量稳定性、准确性
- RS-232C，GPIB接口（选件）
- ZC2816A：50Hz-200KHz，共1.2万个典型测试频率点
- ZC2816B：50Hz-200KHz，共37个典型测试频率
- 10mVrms-2.0Vrms可编程测试电平
- 30Ω/100Ω可选信号源输出阻抗
- 快快速可达32ms/次
- 内建比较器，11档分选及档计数
- 12组内部仪器设定储存
- 六位读数分辨率
- 精确的负载校准功能
- 测试电平监视功能
- 键盘锁定功能
- HANDLER接口
一般技术指标
| 工作温度、湿度 | 0°C～40°C，≤90%RH | |
| 电源要求 | 电压 | 93V～242V |
| 频率 | 47.5Hz～63Hz | |
| 功耗 | ≤50VA | |
| 体积 | 320mm×140mm×400mm | |
| 重量 | 约3.5kg | |
技术指标
| 型号 | ZC2816A | |
| 测量功能 | ||
| 测试参数 | |Z|、C、L、X、B、R、G、D、Q、θ | |
| 基本准确度 | 0.05% | |
| 等效电路 | 串联、并联 | |
| 数学功能 | 值偏差、百分比偏差 | |
| 量程方式 | 自动、保持 | |
| 触发方式 | 内部、手动、外部、总线 | |
| 测试速度 | 快速：32ms 中速：90ms 慢速：650ms |
|
| 校正功能 | 开路、短路 | |
| 测试端配置 | 5端 | |
| 平均次数 | 1-255 | |
| 显示方式 | 直读、ΔABS、Δ%、档号档计数 | |
| 显示器 | 240×128点阵图形LCD显示器，6位读数分辨率 | |
|
测量信号 |
||
| 测量信号频率 | 50Hz-200kHz，共1.2万点 | |
| 测量信号电平 | 10mVrms～2.00Vrms，以10mV步进 | |
| 信号输出阻抗 | 30Ω，100Ω任意选择 | |
|
测量显示范围 |
||
| |Z|、R、X | 0.00001Ω～99.9999MΩ | |
| C | 0.00001pF～999.999mF | |
| L | 0.00001μH～9.99999kH | |
| G、B | 0.00001μS～999.999S | |
| D | 0.00001～9.99999 | |
| Q | 0.00001～99999.9 | |
| θ（DEG） | -179.999°～179.999° | |
| θ（RAD） | -3.14159～3.14159 | |
| Δ% | -999.999%～999.999% | |
|
比较器及接口 |
||
| 比较器 | 11档，9档合格，1档不合格，另有1个附属档 | |

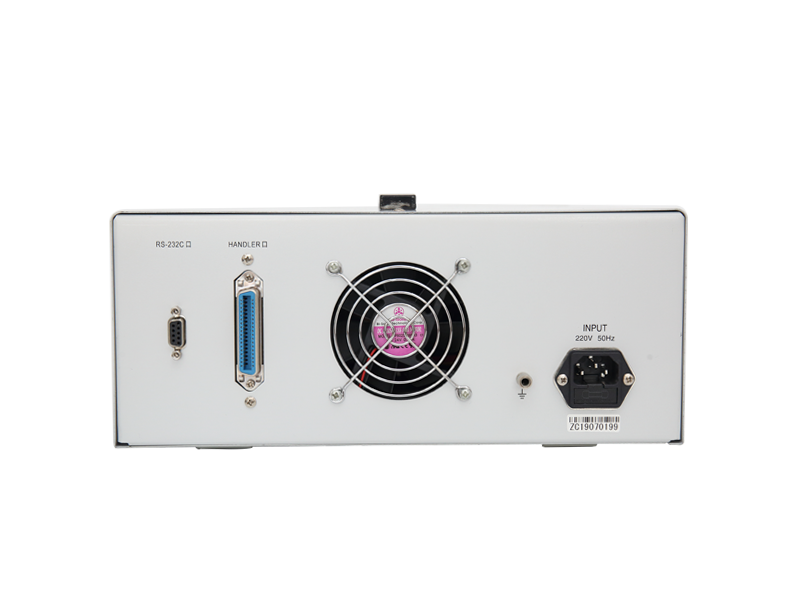

| 接口 | RS232C、HANDLER、GPIB（选件） | |
