性能特点

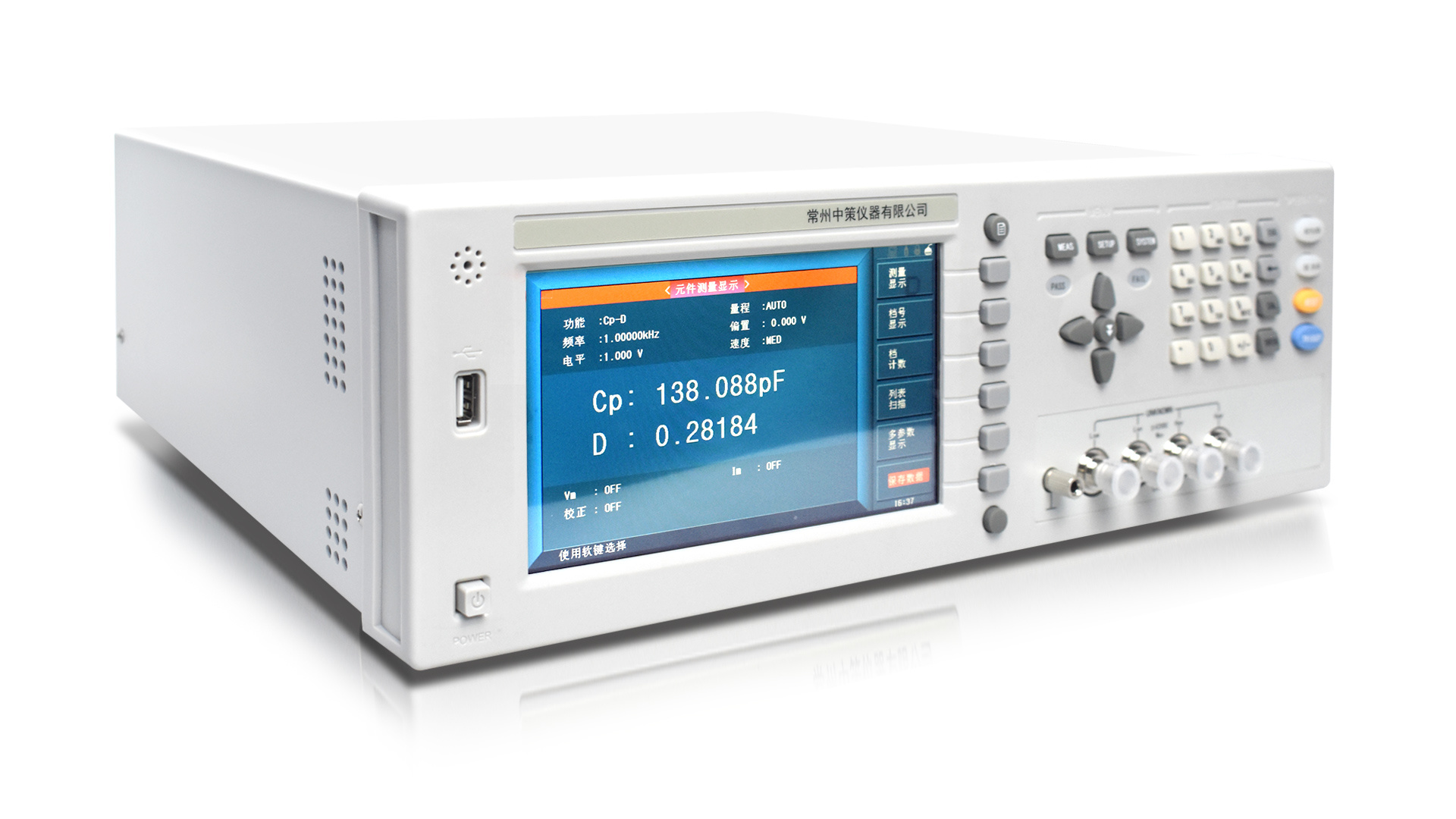

- 7英寸16: 9 TFT LCD显示器，分辨率800×480 RGB
- 0.05%的基本测量准确度，测试速度快(75次/秒)
- 20Hz—500KHz测试频率, 分辨率10 mHz
- 测试电压或电流的自动电平控制ALC功能
- 频响曲线绘图分析功能 （ZC2868A无此功能）
- 30 Ω, 100 Ω, 10 /100, 10 /CC四种不同信号源输出阻抗
- 内建比较器, 10档分选及档计数功能
- 10点列表扫描功能
- 内部100组设定文件保存或调用，U盘500组测试文件保存或调用
- 0V, 1.5V及 2V内部直流偏置电压
- 可选±10V（±100mA）及1 A内部直流偏置源
- U盘可支持格式FAT16, FAT32文件系统

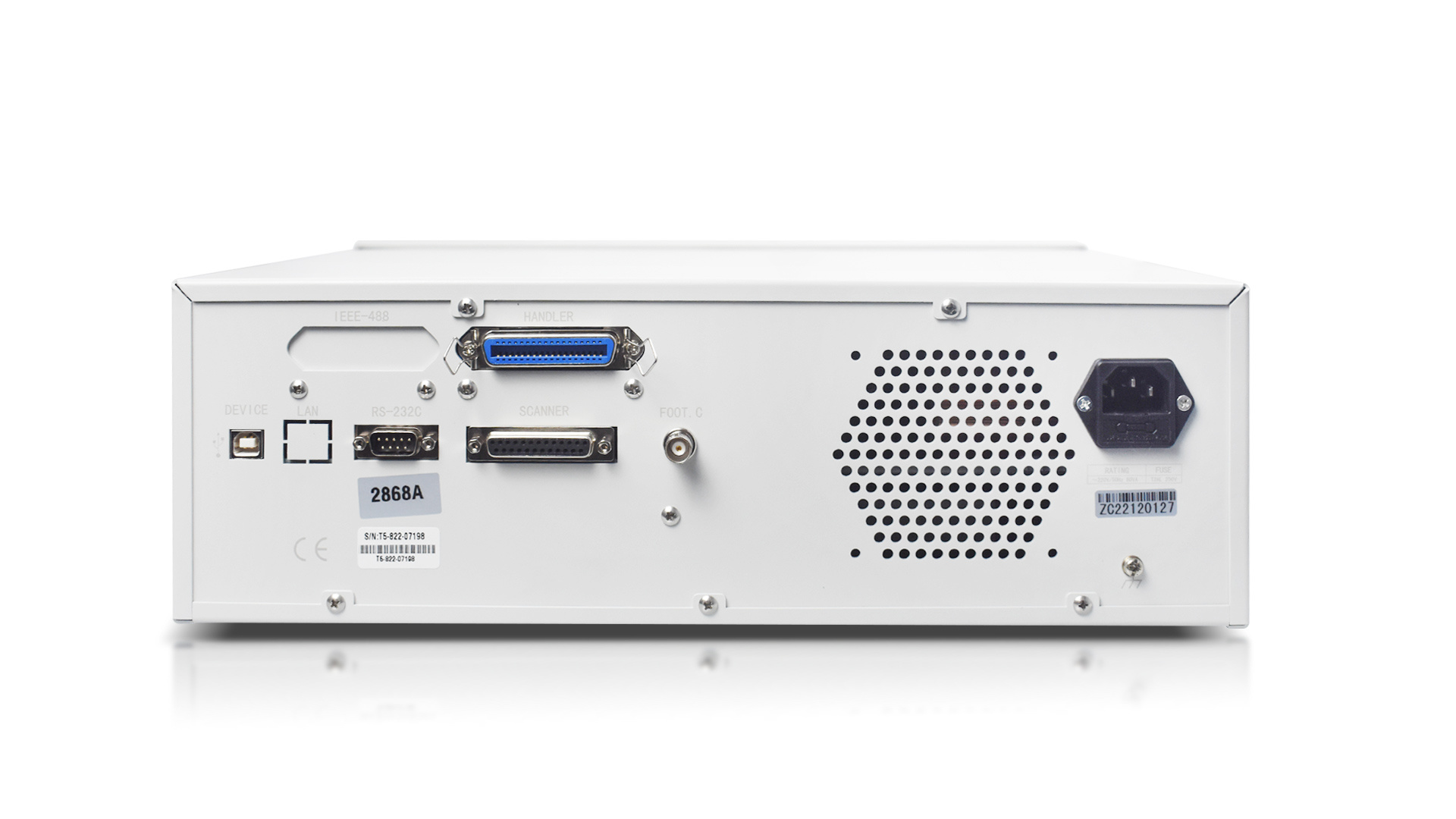

- 标配RS232C、HANDLER、USB HOST，耳机接口，可选GPIB、LAN接口
测量功能
|
测试频率
|
ZC2868A 20Hz-200kHz 10mHz分辨率
ZC2867 20Hz-300kHz 10mHz分辨率 ZC2866 20Hz-500kHz 10mHz分辨率 |
||||
| 测试参数 | | Z|, |Y|, C, L, X, B, R, G, D, Q, θ ,DCR | ||||
| 基本测量准确度 | 0.05% | ||||
| 等效电路 | 串联, 并联 | ||||
| 数学功能 | 值偏差, 百分比偏差 | ||||
| 量程方式 | 自动, 保持, 手动选择 | ||||
| 触发方式 | 内部, 手动, 外部, 总线 | ||||
| 测量速度（≥1kHz） | 快速: 75次/秒, 中速: 12次/秒, 慢速: 3次/秒 | ||||
| 平均次数 | 1—255 | ||||
| 延时时间 | 0—60s, 以1ms步进 | ||||
| 校准功能 | 开路 / 短路 / 负载 | ||||
| 测试端配置 | 五端 | ||||
| 列表扫描 | 10点列表扫描功能 | ||||
| 显示方式 | 直读，Δ，Δ%，V/I（被测电压/电流监视） | ||||
| 测试信号 | |||||
| 输出阻抗 | 30 Ω, 100 Ω, 10 /100, 10 /CC可选择 | ||||
| 测试信号电平 | 正常：5 mV－2V 准确度：10%，1 mV步进
恒电平：10 mV－1 V 准确度：5%，1 mV步进 |
||||
| 直流偏置源 | 内部 0V，1.5V，2V，准确度：1% | ||||
| 显示范围 | |||||
| |Z|, R, X | 0.01mΩ — 99.9999 MΩ | ||||
| DCR | 0.01 mΩ — 99.9999 MΩ | ||||
| |Y|, G, B | 0.00001µS — 99.9999S | ||||
| C | 0.00001pF — 9.9999F | ||||
| L | 0.00001µH — 9999.99H | ||||
| D | 0.00001 — 9.9999 | ||||
| Q | 0.00001 — 9999.9 | ||||
| θ (DEG) | -179.999º — 179.999º | ||||
| θ (RAD) | -3.14159 — 3.14159 | ||||
| 一般规格 | |||||
| 体积 | 398mm×129mm×370mm | ||||
| 重量 | 约9kg | ||||
