简要介绍

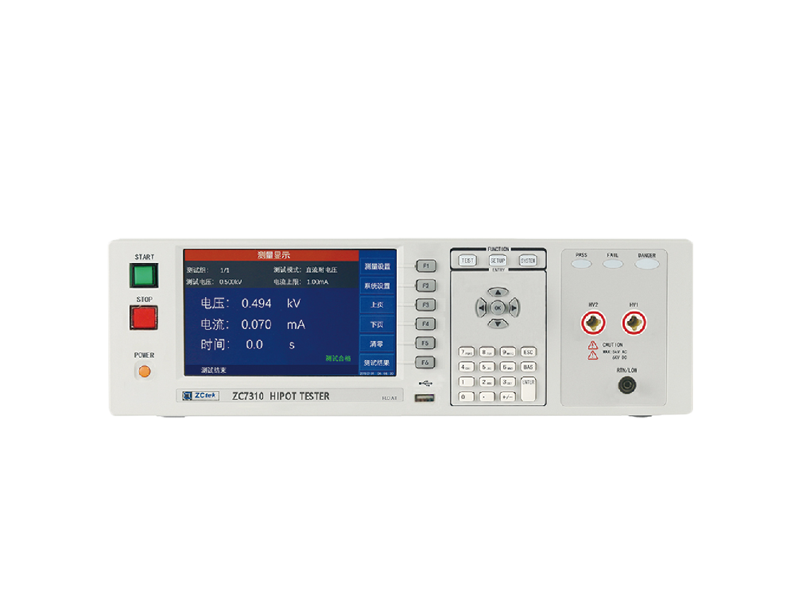

ZC73系列交直流耐压/绝缘电阻测试仪是新设计的500VA大功率，大输出5kV/100mA，符合大功率耐压测试需求，以及符合EN50191的设备安全标准。ZC73系列在基本的交流、直流、绝缘电阻测试基础上，增加了击穿电压测试功能 ，可分析产品的击穿点电压；还具有开短路检测功能，解决了用户在测试安规产品时的可靠性和准确性问题，输出时同步进行接触检查，避免漏检，提升测试可靠度与效率。同时浮地输出设计、触电保护功能等，即使在不小心接触到高压测试端的时候也不会被电击伤害，保护操作人员的安全，操作时无后顾之忧。
性能特点
- 大功率：AC 5kV/100mA；DC 6kV输出
- 中英文界面
- 7寸大液晶，字体更大更清晰
- 高压浮动输出，符合欧标EN50191
- 特有的电弧侦测功能，缺陷判别更为准确
- 电压缓升功能，可以测试产品击穿时的电压
- 接口多，方便生产线自动化测试
- 存储6组，每组10步
应用范围
- 线圈器件如变压器马达，转子，定子等
- 电子元器件如电容，滤波器，互感器等
- 电气产品如家用电气，电子产品，电热产品，照明产品等
- 非电气产品如线材，无纺布，绝缘材料等
技术指标
| 型号 | ZC7310 | ZC7310C | ||
| 耐压测试 | ||||
| 输出电压 | AC | 电压范围 | 0.05～5.0kV | |
| 电压波形 | 50/60Hz±0.1%，正弦波 | |||
| 输出功率 | 500VA（5.0kV 100mA） | |||
| DC | 电压范围 | 0.05～6.0kV | 无 | |
| 输出功率 | 150VA（6.0kV /25mA） | |||
| 负载变动率 | ±（1%设定值 + 0.2%满刻度） （额定功率） | |||
| 电压分辨率 | 2V | |||
| 电压精度 | ±（1%设定值 + 0.1%满刻度） | |||
| 电流测试范围 | AC | 电流范围 | 0.001mA～120mA（电压≤4kV）
0.001mA～100mA（电压＞4kV） |
|
| 电流分辨率 | 0.001mA | |||
| 电流精度 | ±（1%读值 + 0.5%满刻度） | |||
| DC | 电流范围 | 0.001mA～25mA（电压≥1.5kV）
0.001mA～20mA（电压＜1.5kV） |
无 | |
| 电流分辨率 | 0.1uA | |||
| 电流精度 | ±（1%读值 + 0.5%满刻度） | |||
| 大短路电流 | 200mA （仅交流测试） | |||
| 快速放电功能 | 测试结束后自动放电（DCW） | |||
| 绝缘电阻测试（仅ZC7310包含） | ||||
| 输出电压 | DC：0.05～5.0kV | |||
| 电压分辨率 | 2V | |||
| 电压精度 | ±（1%读值 + 0.1%满刻度） | |||
| 电阻测试范围 | 0.1MΩ～ 50.0GΩ | |||
| 电弧侦测 | ||||
| 程序设定 | AC | 1.0mA～20.0mA | ||
| DC | 1.0mA～10.0mA | |||
| OSC 开短路侦测 | ||||
| 采样标准电容范围 | 0.001～40nF | |||
| 开路判断范围 | 10%～100% | |||
| 短路判断范围 | 100%～500% | |||
| 时间设定 | ||||
| 测试时间 | 0.1～999.9s，0 表示持续测试 | |||
| 上升时间 | 0.1～999.9s，0 表示关闭 | |||
| 下降时间 | 0.1～999.9s，0 表示关闭 | |||
| 等待时间 | 0.1～999.9s，0 表示关闭 （仅ZC7310） | |||
| 安全防护功能 | ||||
| 高压浮动输出 | 测试模式 | ACW、DCW、IR | 无 | |
| 漏电流 | ＜3.5mA AC/DC | |||
| 触电保护 | 0.5mA±0.25mA，可选择：打开或关闭 | |||
| 启动保护 | Interlock 引脚接低，才允许高压输出 | |||
| 存储与接口 | ||||
| 内部存储器 | 可存储 6组文件，每个组可编辑10个步骤 | |||
| 标配接口 | RS232、USB DEVICE、USB HOST、LAN、HANDLER | |||
| 一般指标 | ||||
| 体积 | 430mm（W）×150mm（H）× 500mm（D） | |||
| 重量 | 20kg | |||
