应用范围
适用于大功率汽车喇叭等8Ω/32W，4Ω/50W
性能特点
信号源：内置正弦波发生器和扫频控制器，可存入各种格式的音频文件;
两组电压可任意设置6路同时监测，自动记录并显示电压/电流/DCR/温升/试验时间和状态;
测试电压自动校正，精度可达≤1%，显示0.001V;

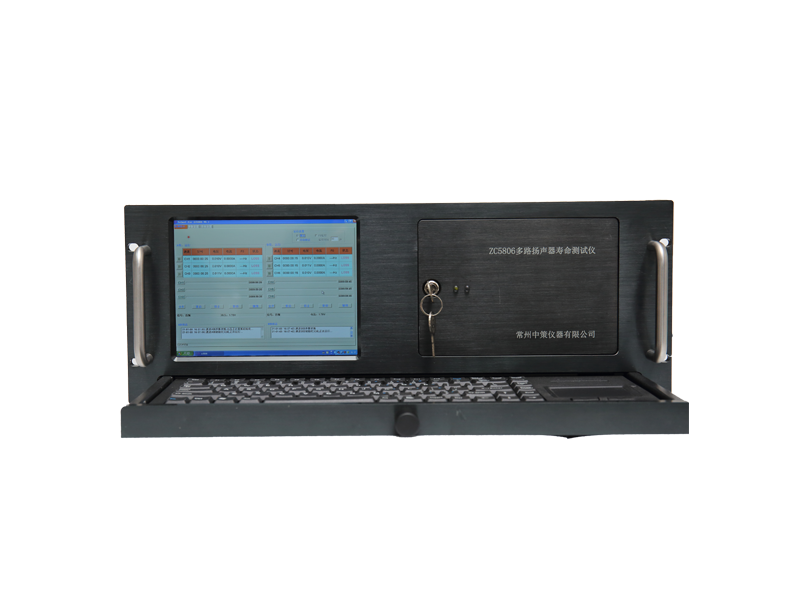

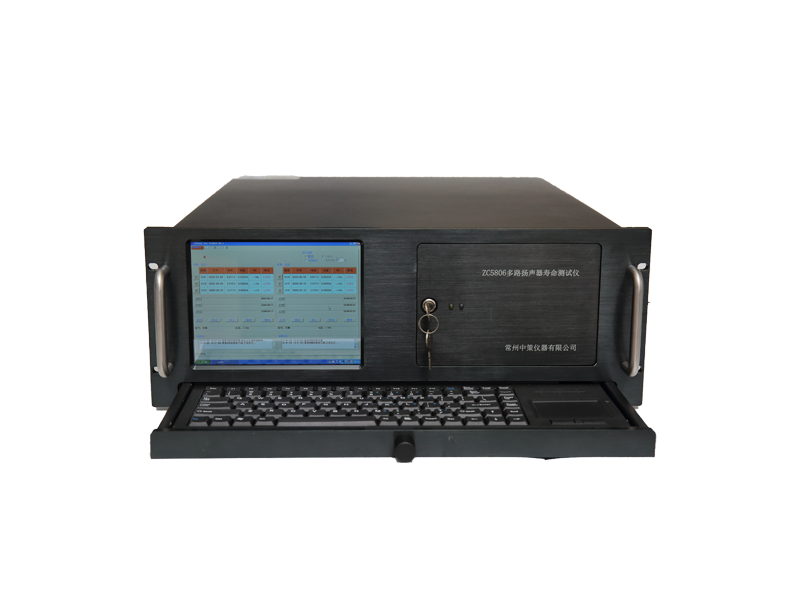

面板8寸液晶，显示内容更丰富，字体更大，方便观察;

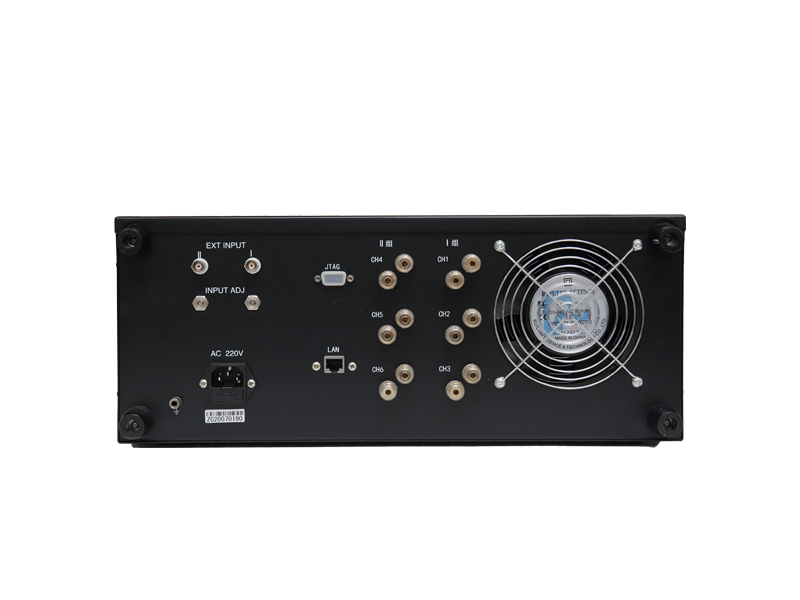

接口：前面板信号数据输入接口(USB)，后面板USB、LAN网络口;
温升测量范围：0~200℃，测量精度≤5%±1℃;
支持多种工作模式：连续、间隙、调试。其中小间歇支持0.5s，并仍能精准测量电压。
技术指标
| 型号 | ZC5806 | |
| 大可接入路数 | 6路,分两组,通道1~3为一组,通道4~6为另一组,各组试验参数(包括信号类型)可独立设置。每通道电压可自动校正。 | |
| 老化试验时间 | 0000:00:00~9999:59:59，大为9999h，可任意设定 | |
| 监测方式 | 6路同时监控，自动记录并显示。 | |
| 状态判断 | 开路,短路或阻抗过低、过压、过流 | |
| 故障警告 | 屏幕上显示有故障通道位置。 | |
| 人机界面 | 工控机控制,键鼠输入 | |
| 正弦波信号发生器 | 内置正弦波发生器 | |
| 测试频率范围 | 20Hz ～ 20KHz | |
| 频率准确度 | ±0.05% | |
| 频率稳定性 | 优于60ppm | |
| 总谐波失真（THD） | ≤0.5% @ 1w，1k正弦 | |
| 可选择扫频功能 | 线性﹑对数 | |
| 音频节目信号源 | ||
| 播放格式 | MP3、WMA、WAV等(通过播放器也可flac等格式) | |
| 功率放大器 | ||
| 每路大输出功率 | 4Ω/50W | |
| 大总输出功率 | 400W | |
| 频率响应 | 20Hz~20,000Hz（±0.25dB） | |
| 负载阻抗 | 2Ω~120Ω | |
| 大测试电流 | ≤5A | |
| 输出电压可调节范围 | 0.100V~20V(调节精度为0.001V) | |
| 仪器接口 | USB和网络接口 | |
| 新增功能 | ||
| 电压自动校正 | 精度≤2% | |
| 真有效值测量电压 | 精度≤2% | |
| 温升测量 | ------ | |
| 音圈DCR电阻测量 | 精度≤0.5%（1Ω~40Ω） | |
| F0测试范围 | 20Hz~20kHz | |
| 高品质音源输出 | 声卡播放音源 | |
| 实时参数存储 | 实时电压，电流，阻值，温度（txt格式快1s保存一次整组数据，excel格式快6s保存一次整组数据） | |
| 预留功能 | ||
| 滤波器 | 20Hz~20kHz可调带通滤波 | |
| 外观尺寸 | 450mm*190mm*570mm | |
| 净重 | 20Kg | |
