减少测试设置、执行和分析时间

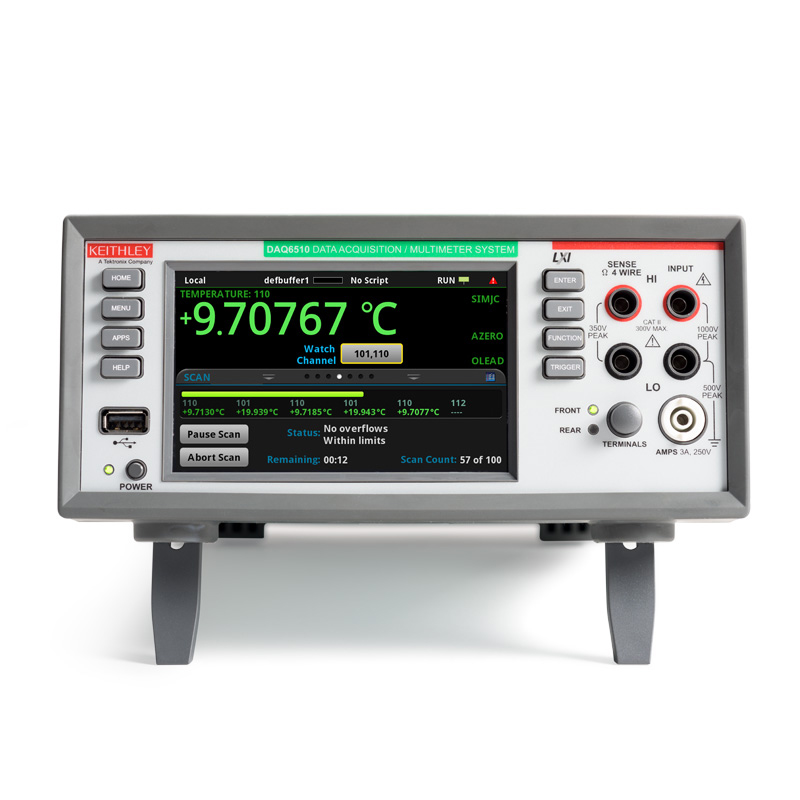

设置和运行测试简单快速，无需编写测试程序。 DAQ6510 数据采集和记录万用表系统的直观触摸屏能够提供简单的配置，以及可视的直观测试设置、实时的扫描状态可视信息，可尽早捕捉问题以避免丢失测试时间，便于分析测试数据。
特点
- 配置：使用一个测量和扫描配置菜单设置具有多种测量功能的多通道扫描。
- 运行和监视：在测试过程中显示扫描进度，即时查看超出范围的测量结果和超出的限制。
- 分析：使用绘图和统计功能显示和分析结果。 使用触摸屏的手指开合缩放功能深入研究结果。 使用光标计算关于数据段的统计信息。
执行更广泛的测量
DAQ6510 采用 6½ 位分辨率和 15 个内置测量功能进行测量。 执行低电流、低电阻和温度测量，并使用内置数字化器查看瞬态信号。
特点
- 电压：100 nV 至 1000 V，基本 DCV 精度为 0.0025%
- 电流：10 pA 至 3A
- 电阻：1μΩ 至 120MΩ
- 电容：0.1 pF 至 100 μF
- 使用热电偶、电阻温度检测器和热敏电阻进行温度测量（温度范围为 -200°C 至 1820°C）
- 1 M 采样/秒、16 位数字化器和可容纳 700 万个读数的存储
- 通过 12 个插件开关模块和高达 80 个通道的容量为测试系统提供更多选择

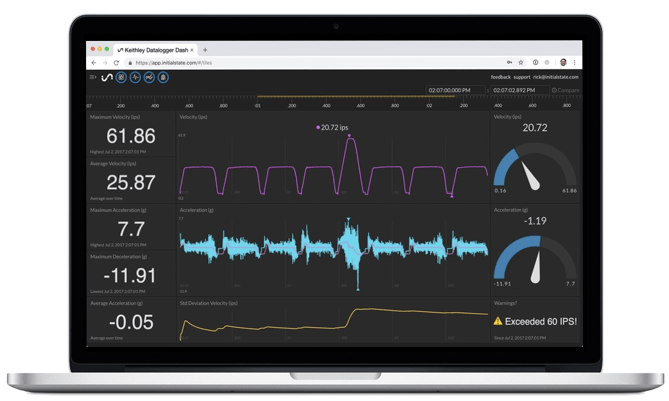

流式传输和记录数据以确保基于云的数据可视化
现在，您可以流式传输来自 DAQ6510 的数据，并创建实时物联网仪表板和可在任何地方访问的数据可视化
特点
- 直接从任何地方实时监测和记录来自 DAQ6510 的数据流，无需中间 PC。
- 使用基于测量阈值和其他数学规则的触发器获取电子邮件和文本警报。
- 从任何地方访问、可视化、存档、分享、转换和分析当前和历史数据 - 无需安装。
- 创建仪表板以实现标准化、可重复性和可读性。
- 叠加、时间膨胀和在不同的测试运行中比较数据集
缩短测试时间
在最短时间内最大限度地收集数据。 更快速地测量，更快地切换通道，以及扫描更多通道。
特点
- 对 60 Hz (50 Hz) 的电源线进行短至 0.0005 个电源线周期或 8.3μs (10 µs) 的测量。
- 使用固态多路复用器插件开关模块以每秒 800 个通道的速率进行扫描。
- 扫描多达 80 个 2 极通道，可在单次测试中测试有统计学意义的数量的 DUT。

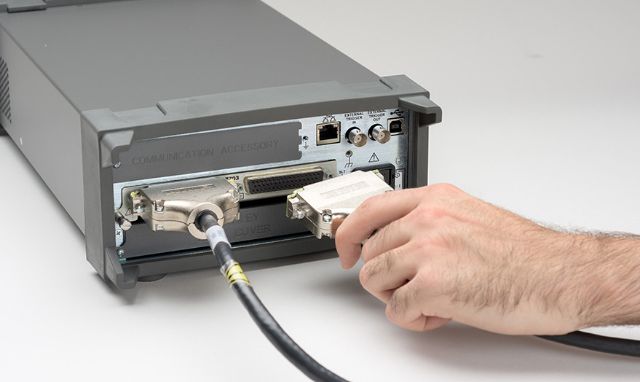

快速可靠地连接到您的 DUT
如果您开始通过其许多插件开关模块的接线头 D-sub 连接，DAQ6510 甚至可以在您开始测试前就提高您的工作效率。 这可以在系统维护期间或在您设置新测试系统时，最大限度减少更换插件开关模块时产生的停机时间。

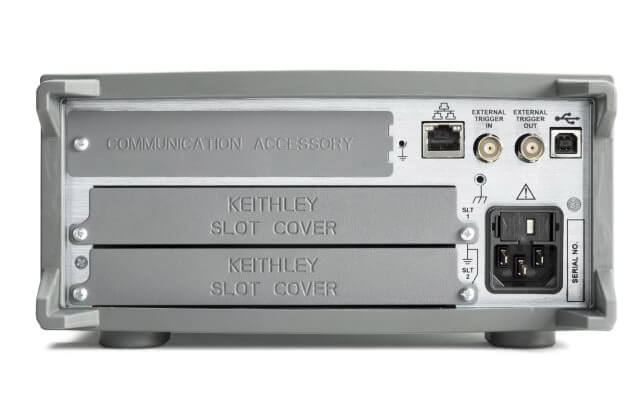

从一组完整的界面选项中进行选择

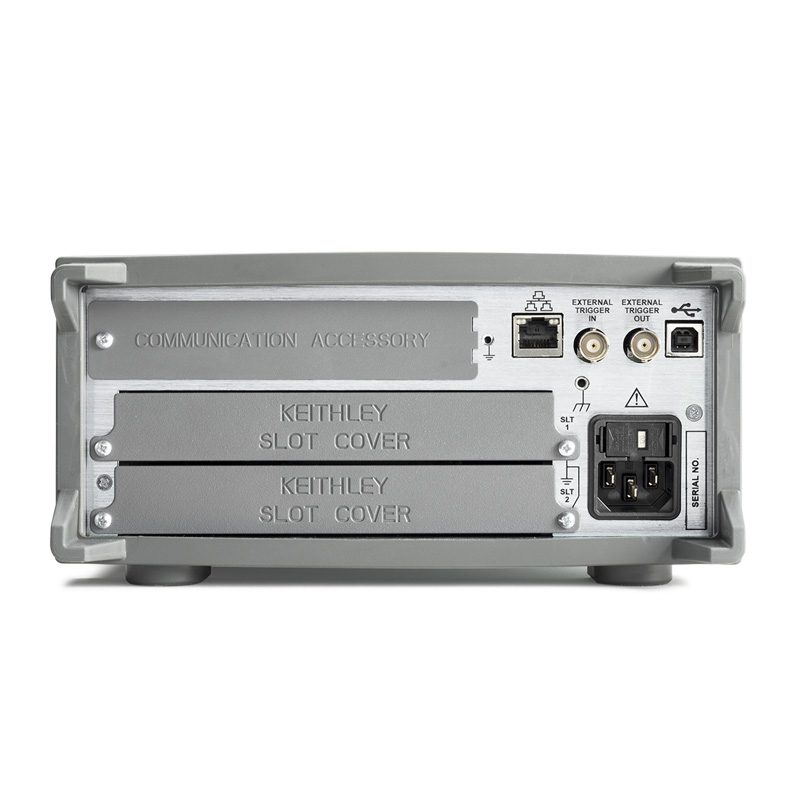

可将标准 LAN、LXI 和 USB 接口轻松集成到您的测试系统中。 （可选）可在现场安装的 GPIB 和 RS-232 接口包括 6 个数字 I/O 端口，可实现直接仪器间同步和通信。 DAQ6510 可以轻松与您选择的任何 PC 接口配合使用。
使用 KickStart 数据采集应用程序快速实现 PC 自动化
使用 KickStart 仪器控制软件在 PC 上快速编程数据采集测试。 软件不需要编程。只需使用菜单屏幕输入测试设置即可。 然后将以表格和图形格式显示结果。
| 型号 | 通道 | 插件开关模块 | 数字化器 | 报价 |
|---|---|---|---|---|
| DAQ6510 | 高达 80 | 12 个选项 | 1 M 采样/秒 | US $3,090 |

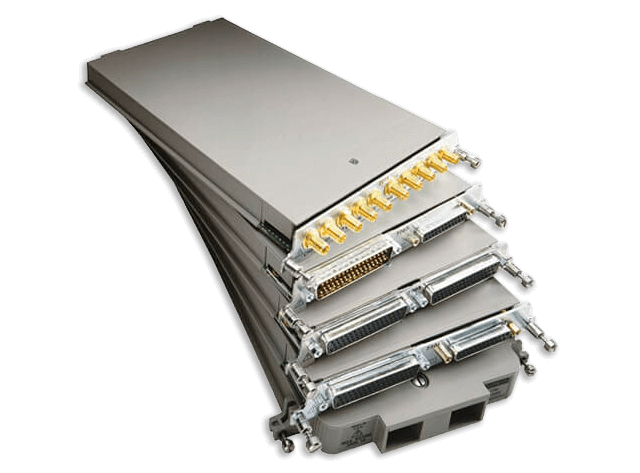

| 模块 | 描述 |
| 7700 | 20 通道多路复用模块 |
| 7701 | 32 通道差分多路复用模块器 |
| 7702 | 40 通道差分多路复用模块，带 SC |
| 7703 | 32 通道高速差分多路复用模块 |
| 7705 | 40 通道控制模块 |
| 7706 | 一体化输入/输出模块 |
| 7707 | 多路复用数字输入/输出模块，带 25 针 |

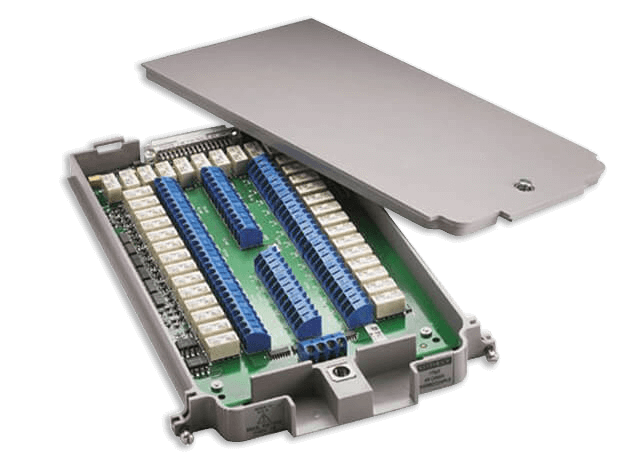

| 7708 | 40 通道差分多路复用模块 |
| 7709 | 6 X 8 矩阵模块，带 25 针和 50 针插孔 |
| 7710 | 20 通道 60V 固态多路复用器卡 |

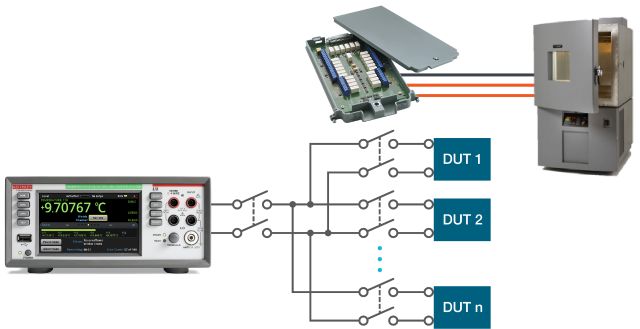

轻松进行环境测试和加速的使用寿命测试
使用触摸屏显示器快速设置有统计意义的设备数量的测试。 在测试过程中监视测试状态。 在触摸屏上查看图形或表格形式的数据。
特点
- 使用单个 DAQ6510 主机在一个设置下测试多达 80 个设备。
- 如有必要，可使用 TSP-Link® 接口扩展至更多的通道，以连接并控制多台 DAQ6510 主机。
- 通过使用 8 种不同热电偶、5 种不同 RTD 或 3 种不同热敏电阻中的任一项，可监视 -200°C 至 1820°C 范围内的温度。
- 设置限值并定义要在测试期间监视的关键通道，以便在问题发生时立即知情。
- 将测试数据存储在外部 USB 驱动器或 PC 上，以确保重要数据不会丢失。
- 将 DAQ6510 编程为在断电后重新启动，以便在晚上和周末期间将丢失测试时间降至最小。

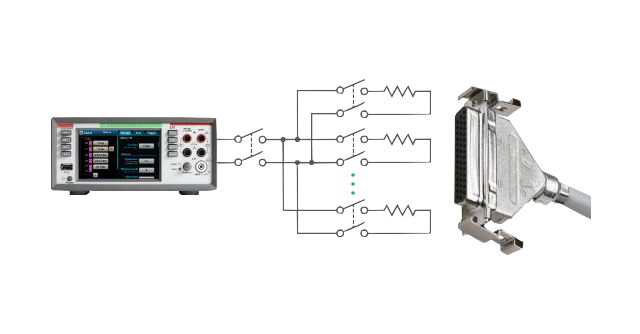

经济高效地测试低值电阻组件

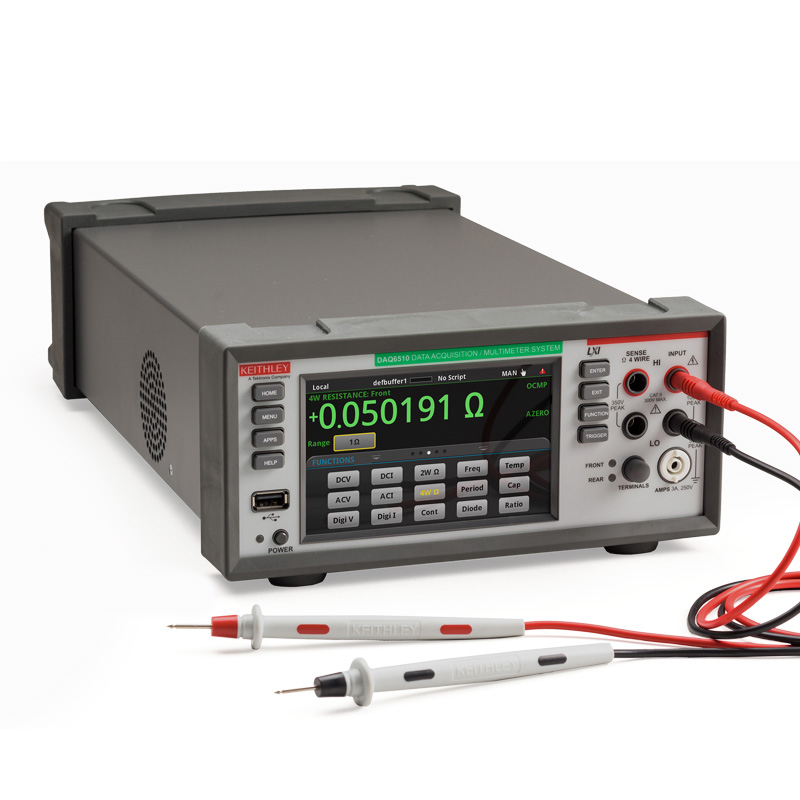

使用 DAQ6510 准确、可靠地测试电缆、低值电阻和连接器等组件。
特点
- 以 1µΩ 灵敏度进行测量。
- 使用 4 线电阻功能消除测试引线电阻误差。
- 使用偏移补偿功能消除热接触误差。

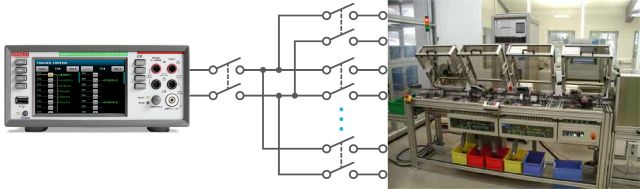

增强测试能力并提高吞吐量
<p>使用 DAQ6510 可以增加单个测试系统的设备数量，并最大限度提高测试能力。利用 DAQ6510 缩短测量时间和加快扫描速率。
特点
- 最多可将一个测试系统扩展为具有 80 个设备的测试系统容量。
- 采用 0.0005 电源线周期积分时间进行快速测量。
- 使用固态继电器卡进行大批量生产，并以高达 800 通道/秒的速率扫描 DUT。
- 通过使用 DAQ6510 的内部 TSP 程序执行流程，使 DAQ6510 执行并控制测试，以最大限度减少与 PC 的通信时间。
选配接口和可编程数字 I/O

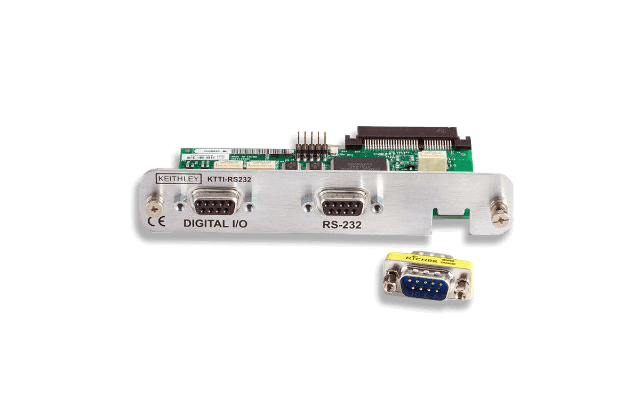

- KTTI-RS232 — RS-232 通信和数字 I / O 附件，可由用户安装
- KTTI-GPIB — GPIB 通信和数字 I / O 附件，可由用户安装

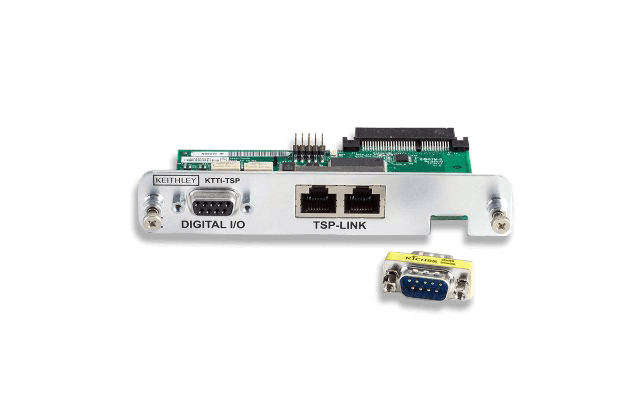

- KTTI-TSP — TSP-Link 通信和数字 I / O 附件，可由用户安装
可用附件
测试导线和探头
- 1752 — 优质安全测试导线组
- 1756 — 通用测试导线组
PC 通信接口和电缆
- KPCI-488LPA — PCI 总线的 IEEE-488 接口
- KUSB-488B — IEEE-488 USB-GPIB 接口适配器
- 174694600 — TSP-链路/以太网的 CAT5 交叉电缆
触发和控制
- 8503 — DIN 到 BNC 触发电缆
更换保险丝
- FU-99-1 — 电流输入保险丝，3 A，250 V 快速熔断 5×20 毫米
- FU-106-1.25 — 主输入保险丝，1.25 A，250 V，Slo-Blo
可用服务
延长保修
- DAQ6510-EW — 3 年厂家保修从发运之日起计算，延续到 4 年
- DAQ6510-5Y-EW — 3 年厂家保修延长到 5 年，从发运之日起计算
- 要了解插件模块的保修服务，请查看其技术资料
校准合同
- C/DAQ6510-3Y-DATA KeithleyCare — 3 年校准（含数据）
- C/DAQ6510-5Y-DATA KeithleyCare — 5 年校准（含数据计划）
- C/DAQ6510-3Y-STD KeithleyCare — 3 年校准（含数据计划）
- C/DAQ6510-5Y-STD KeithleyCare — 5 年标准校准计划
