产品特点
♦ 电压可达700 VL-N，1050 VL-N
♦ 16Hz~100Hz
♦ 可作能馈式电网模拟器，全四象限源
♦ 恒压、限流、限功率三种工作模式
♦ 可实现AC/AC+DC输出模式
♦ 三相输出
♦ 可编程输出阻抗，模拟电力线路阻抗
♦ 满足低电压穿越，相位跳变，频率变动、谐波注入等并网法规测试
♦ 触摸屏设计，内置交流功率表及数字示波功能
♦ 谐波和间谐波的波形合成*2
♦ LIST/SWEEP模式，模拟真实的电网扰动情况
♦ 电压、电流谐波量测功能，高达50次*1
♦ 前置USB接口，支持数据和波形的导入导出
♦ 自带Relay Ctrl继电器控制输出功能，可实现待测物与电网模拟器之间的电气隔离
♦ 内置USB/CAN/LXI compliant L AN interface/DigitalIO，选配GPIB/RS232
*1 电压/电流谐波分析，电压谐波模拟
*2 即将发布
产品功能与优势
产品型号
*更大功率请联系ITECH
* 以上规格如有更新，恕不另行通知
回馈、全四象限电网模拟器
IT7900系列高压机型代表了全新一代的可编程，全四象限电网模拟器，具备100%额定电流source和sink能力，并提供能量回馈功能。待测物在测试中所产生的能量可以完全经由IT7900高压机型设备回收后厂内直接利用，而非以热能的形式消耗掉，为用户提供“绿色节能”的解决方案。适用于测试并网型且向电网注入能量的产品，例如并网/离网光伏逆变器的频率变化，电压瞬变和直流注入等测试。

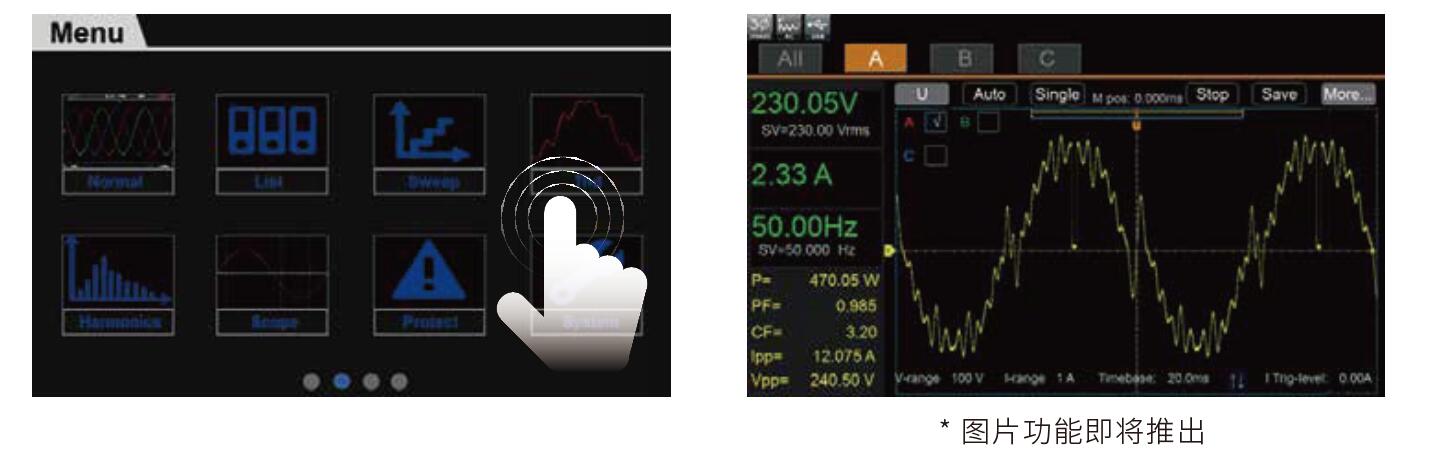

触屏设计，内置示波功能
IT7900系列高压机型配备了全新的触摸屏设计，简洁直观的UI界面，配合键盘旋钮设计可以让用户直接、快速地进行模式设定和波形编辑等操作。内置数字示波器功能采集电压和电流的时域信号，相位关系以及执行波形触发等功能。 示波采样率高达10us，最多可同时显示6条示波曲线，用户无需示波器就可以进行瞬时分析，并及时进行保存。

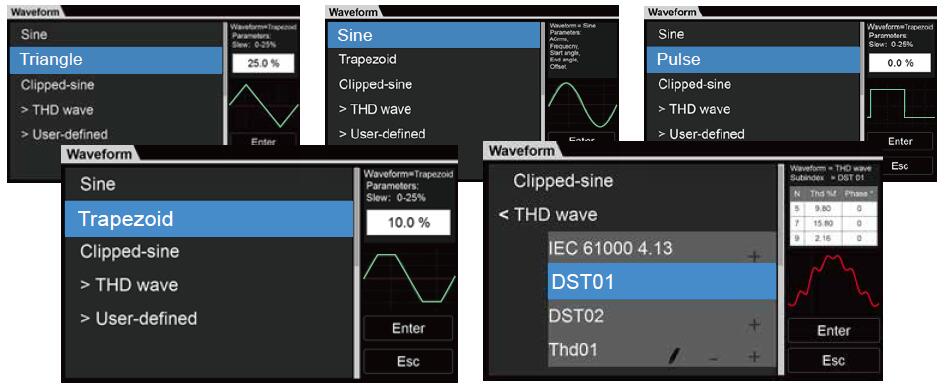

内建丰富的波形库
除了基础正弦波，IT7900系列高压机型提供多种内置的交流波形，例如三角波，锯齿波，方波，梯形波和削幅波。用户可通过菜单调用并在LCD屏幕上显示出选择的波形。结合设备的序列编程功能，可组合不同波形的连续输出，以应对复杂的电力电子扰动测试。
| 型号 | 电压 | 电流 | 功率 | 分辨率 | 精 度 | 接 口 | 尺寸 |
|---|---|---|---|---|---|---|---|
| IT7990-700-90 | 700 V | 90 A | 90 kVA | 0.01V/0.01A | ＜0.1%+0.2%FS /＜0.2%+0.3%FS | USB/CAN/LAN/数字I/O口，选配GPIB/RS232 | 27U |
| IT79180-700-180 | 700 V | 180 A | 180 kVA | 0.01V/0.01A | ＜0.1%+0.2%FS /＜0.2%+0.3%FS | USB/CAN/LAN/数字I/O口，选配GPIB/RS232 | 27U*2 |
| IT79270-700-270 | 700 V | 270 A | 270 kVA | 0.01V/0.01A | ＜0.1%+0.2%FS /＜0.2%+0.3%FS | USB/CAN/LAN/数字I/O口，选配GPIB/RS232 | 27U*3 |
| IT79360-700-360 | 700 V | 360 A | 360 kVA | 0.01V/0.01A | ＜0.1%+0.2%FS /＜0.2%+0.3%FS | USB/CAN/LAN/数字I/O口，选配GPIB/RS232 | 27U*4 |
| IT79450-700-450 | 700 V | 450 A | 450 kVA | 0.01V/0.01A | ＜0.1%+0.2%FS /＜0.2%+0.3%FS | USB/CAN/LAN/数字I/O口，选配GPIB/RS232 | 27U*5 |
| IT79540-700-540 | 700 V | 540 A | 540 kVA | 0.01V/0.01A | ＜0.1%+0.2%FS /＜0.2%+0.3%FS | USB/CAN/LAN/数字I/O口，选配GPIB/RS232 | 27U*6 |
| IT79630-700-630 | 700 V | 630 A | 630 kVA | 0.01V/0.01A | ＜0.1%+0.2%FS /＜0.2%+0.3%FS | USB/CAN/LAN/数字I/O口，选配GPIB/RS232 | 27U*7 |
| IT79720-700-720 | 700 V | 720 A | 720 kVA | 0.01V/0.01A | ＜0.1%+0.2%FS /＜0.2%+0.3%FS | USB/CAN/LAN/数字I/O口，选配GPIB/RS232 | 27U*8 |
| IT79810-700-810 | 700 V | 810 A | 810 kVA | 0.01V/0.01A | ＜0.1%+0.2%FS /＜0.2%+0.3%FS | USB/CAN/LAN/数字I/O口，选配GPIB/RS232 | 27U*9 |
| IT79900-700-900 | 700 V | 900 A | 900 kVA | 0.01V/0.01A | ＜0.1%+0.2%FS /＜0.2%+0.3%FS | USB/CAN/LAN/数字I/O口，选配GPIB/RS232 | 27U*10 |
| IT79135-1050-90 | 1050 V | 90 A | 135 kVA | 0.1V/0.01A | ＜0.1%+0.2%FS /＜0.2%+0.3%FS | USB/CAN/LAN/数字I/O口，选配GPIB/RS232 | 37U |
| IT79270-1050-180 | 1050 V | 180 A | 270 kVA | 0.1V/0.01A | ＜0.1%+0.2%FS /＜0.2%+0.3%FS | USB/CAN/LAN/数字I/O口，选配GPIB/RS232 | 37U*2 |
| IT79405-1050-270 | 1050 V | 270 A | 405 kVA | 0.1V/0.01A | ＜0.1%+0.2%FS /＜0.2%+0.3%FS | USB/CAN/LAN/数字I/O口，选配GPIB/RS232 | 37U*3 |
| IT79540-1050-360 | 1050 V | 360 A | 540 kVA | 0.1V/0.01A | ＜0.1%+0.2%FS /＜0.2%+0.3%FS | USB/CAN/LAN/数字I/O口，选配GPIB/RS232 | 37U*4 |
| IT79675-1050-450 | 1050 V | 450 A | 675 kVA | 0.1V/0.01A | ＜0.1%+0.2%FS /＜0.2%+0.3%FS | USB/CAN/LAN/数字I/O口，选配GPIB/RS232 | 37U*5 |
| IT79810-1050-540 | 1050 V | 540 A | 810 kVA | 0.1V/0.01A | ＜0.1%+0.2%FS /＜0.2%+0.3%FS | USB/CAN/LAN/数字I/O口，选配GPIB/RS232 | 37U*6 |
