IT6600PV系列太阳能阵列模拟器

特性

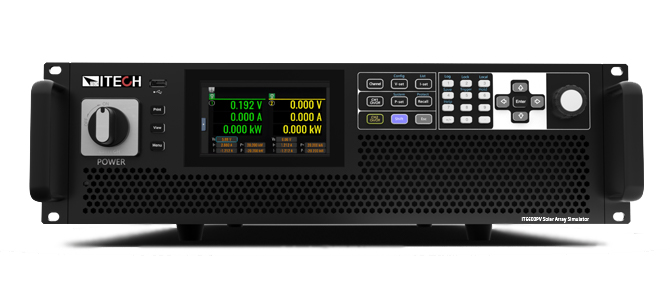

♦ 5寸触摸屏，图形化的操作界面，实时显示光伏逆变器的MPPT状态

♦ 高功率密度，3U内最大可达42kW

♦ 3U内实现完全独立的双通道设计，通道之间可串、并联

♦ 双向电源，集电源和负载功能于一体

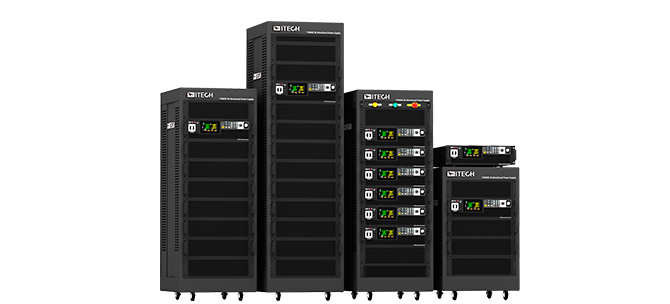

♦ 主从均流，并机可达10MW

♦ 高效的能量回馈

♦ 内置电池模拟功能*1

♦ 燃料电池模拟*2

♦ 动态响应≤200μs

♦ 标配通讯接口

• USB（USB-TMC/USB-VCP）
• LAN（Rawsocket/Modbus-TCP/Profinet/VNC/VXI-11/Web/Telnet）
• CAN2.0B（CANopen/CAN2.0）
• 数字IO

♦ 选配通讯接口：GPIB/EtherCAT/analog&RS232

*1 如需更高功能，可选配BSS2000电池模拟器软件

*2 选配FCS3000燃料电池模拟软件

性能

♦ 精确仿真硅、砷化镓及其他类型太阳能光伏板的IV特性输出

♦ 标配多通道太阳能矩阵仿真软件

♦ 可仿真不同温度及光照环境下的I-V曲线

♦ 仿真太阳能面板在屏蔽（云遮）下的 I-V 曲线

♦ 软件内置EN50530、Sandia、NB/T32004、CGC/GF004、CGC/GF035 5种法规动态模型测试，并生成报表

♦ 测试 Static&Dynamic MPPT 效能

♦ 可支持控制20通道MPPT测试

♦ 可通过 Vm,Pm,FF, 法规等参数点自动编程控制 100 条I-V 曲线

♦ 具有 100 条 *128 点曲线和 4096 点精确的编程控制

♦ 支持四点法在线切换功能

高功率密度
IT6600PV系列以其紧凑的3U机框设计，在有限的空间内提供高达42kW的供电和加载能力，显著节省了测试空间。这款设备支持高性能、大功率的测试方案，可直接放置在实验台上，特别适合空间限制较大的集成系统应用。

太阳电池数组仿真I-V曲线电源
IT6600PV系列配备了专为太阳能光伏曲线模拟设计的SAS测试界面，支持光伏阵列/模块/电池的最大功率点追踪测试。在User-defined模式中，用户可以轻松设置Voc(开路电压)、Vmp(最大功率点电压)、Imp(最大功率点电流)和Isc(短路电流)等参数，以生成特定的I-V曲线输出。Curve模式提供了根据EN50530和Sandia标准的光伏模拟功能，允许用户根据不同的标准选择相应的太阳能电池板材料，并通过设定Vmp(最大功率点电压)和Pmp(最大功率点功率)参数进行模拟，非常适用于验证光伏逆变器(PV Inverter)的性能。

完全独立的双通道
IT6600PV系列在3U的机框内实现双通道21kW输出，每个通道都是完全独立的隔离设计，可以独立控制和量测。两个通道之间还可以进行串联与并联，在3U的体积内将功率拓展到42kW，增加了IT6600PV系列的输出范围，应对复杂多变的测试需求。

标配多通道阳能矩阵仿真软件
面对更加复杂的光伏测试需求，用户可以利用IT6600PV系列标配的多通道太阳能矩阵仿真软件，非常容易地去实时输出、测量和显示光伏逆变器的最大功率点追踪（MPPT）状态及其数值记录。软件内置了EN50530 / Sandia等五种主流法规测试程序，使用户能够便捷地测试光伏逆变器的静态和动态MPPT效能，并生成详细报表，方便与竞品进行性能比较。
此外，软件还提供了shadow、Table和List模式，用户可以输入 128~4096点的矩阵去编辑任何屏蔽的 I-V 曲线实现动态云遮效果，也可以存储 100 条不同光照、温度下的 I-V 曲线来测试光伏逆变器在不同气候条件下的长时间最大功率追踪效能。这些功能为光伏设备制造商在提高产品性能、降低成本方面提供了有力的技术支持。
