性能优异的实时频谱分析仪

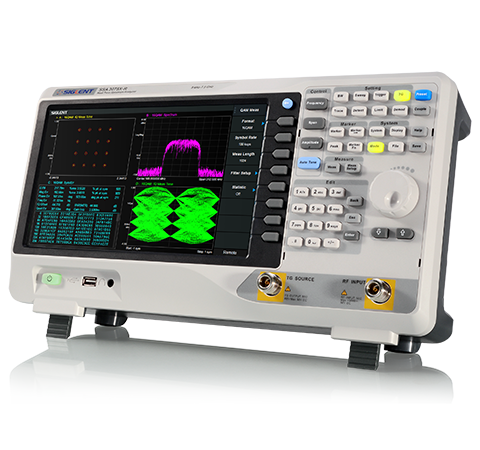

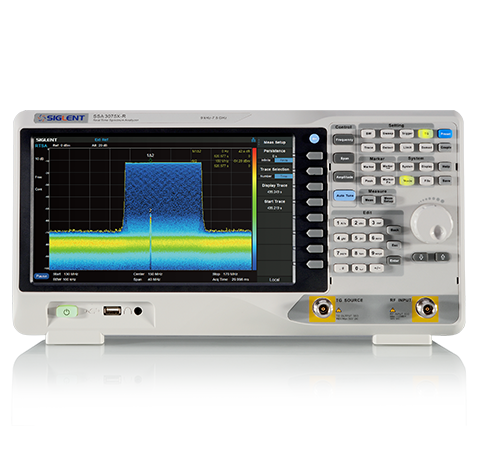

SSA3000X-R系列实时频谱分析仪是具有多种功能的射频测量仪器，采用成熟的射频和数字中频处理技术，性能出色，体积小巧，操作便捷，各项指标均达到了同类产品的国际领先水平，是一款性能优异的实时频谱分析仪。
· 频率范围9 kHz 到3.2 GHz/5.0 GHz/7.5 GHz，最小分辨率带宽1 Hz
· 显示平均噪声电平低于-165 dBm/Hz，全幅度精度优于0.7 dB
· 标配前置放大器，跟踪源，远程控制指令集，EasySpectrum上位机软件
· 选配传输响应，驻波比测量，信号功率测量，EMI预兼容测试
矢量网络分析
频率范围从最低100 kHz到最高7.5 GHz：
· 矢量网络分析，支持幅度和相位响应同时测量，矢量S11和S21参数同时测量；
· 单端口方向40 dB，传输动态范围超过70 dB，支持端口扩展和可配的速度系数；

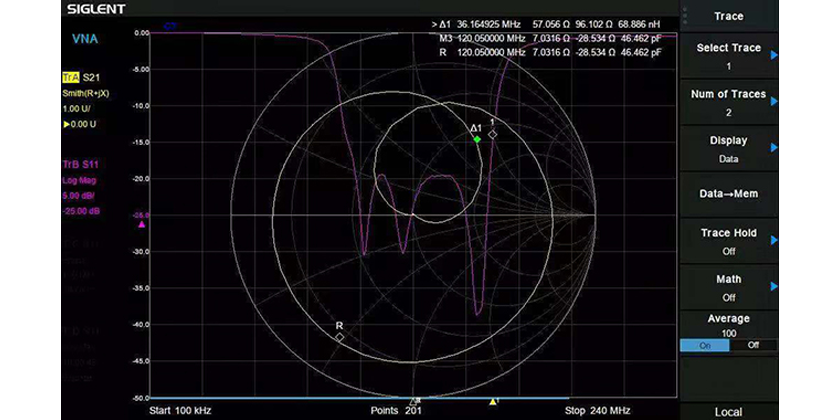

· 显示反射/传输系数，回波/插入损耗，相位，群时延，驻波比，Smith圆图，极坐标圆图等多种格式；
· DTF电缆和天线测量，基于网络分析时域测量的电缆和天线参数测量分析，可完成电缆故障点定位，阻抗分析等功能；
· 配置3.5G范围N型OSL机械校准件；
高速稳定的实时频谱采集、分析、显示

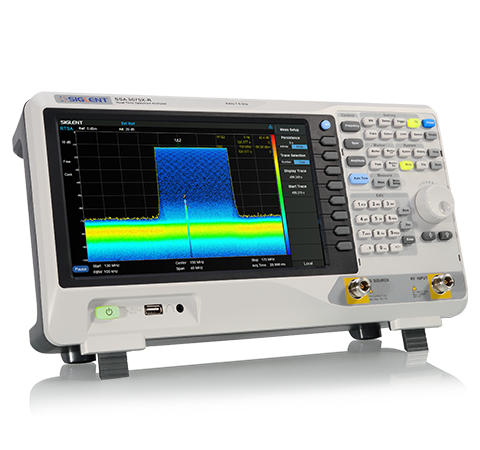

SSA3000X-R实时频谱分析仪可设定频率模板触发功能，无缝采集分析被测信号（带宽信号），适用于观测分析小信号和跳频信号。
· 可选实时分析带宽：标配25 MHz，选配40 MHz
· 丰富的显示功能：提供光谱图、概率密度谱和时间功率等多种显示方式
· 可设定的频率模板触发功能
· 丰富的应用领域：无线连接和移动通信测量，宽带信号捕获与分析，通信和微波实验课程，电磁兼容测试，天线和电缆测量等
丰富的测量功能
SSA3000X-R具备多种测量模式，满足不同的测试需求：
· 频谱分析模式：最小1 Hz的分辨率带宽和低至-165 dBm/Hz的显示平均噪声电平
· 实时频谱模式：支持Density，3D，Spectrogram，PvT等多种显示方式，多维度观察复杂瞬变信号
· 调制分析模式：支持AM/FM，ASK/FSK/PSK/MSK/QAM测量分析
· 反射驻波测量：使用外置电桥实现S11电压驻波比测量，调试天线端口匹配
· EMI预兼容测试：标配对数频率轴和限制线，可选配EMI滤波器和准峰值检波器
| 型号 | 频率范围 | 实时分析带宽 | 分辨率带宽（RBW） | 相位噪声(典型值) | 显示平均噪声电平（DANL） | 跟踪发生器 | 含税价 |
|---|---|---|---|---|---|---|---|
| SSA3032X-R | 9 kHz ~ 3.2 GHz | 25 MHz，40 MHz | 1 Hz ~ 3 MHz | <-98 dBc/Hz | -165 dBm/Hz | 100 kHz ~ 3.2 GHz | ￥43,880 |
| SSA3050X-R | 9 kHz ~ 5.0 GHz | 25 MHz, 40 MHz | 1 Hz ~ 3 MHz | <-98 dBc/Hz | -165 dBm/Hz | 100 kHz ~ 5.0 GHz | ￥59,880 |
| SSA3075X-R | 9 kHz ~ 7.5 GHz | 25 MHz, 40 MHz | 1 Hz ~ 3 MHz | <-98 dBc/Hz | -165 dBm/Hz | 100 kHz ~ 7.5 GHz | ￥88,880 |
| 规格参数 | |||
|---|---|---|---|
| 测量频率范围 | SSA3032X-R：9 kHz~3.2 GHz | 实时分析带宽 | 25 MHz（标配），40 MHz（选配） |
| SSA3050X-R：9 kHz~5.0 GHz | 幅度准确度 | < 0.7 dB | |
| SSA3075X-R：9 kHz~7.5 GHz | 实时频谱视图 | 概率密度谱，瀑布图，3D频谱，时间功率谱 | |
| 分辨率带宽 | SSA3032X-R：1 Hz~3 MHz | 高级测量功能（选配） | CHP， ACPR， OBW， CNR， Harmonic， TOI， Monitor |
| SSA3050X-R：1 Hz~3 MHz | 型号调制分析（选配） | AM， FM， ASK， FSK， MSK， PSK， QAM | |
| SSA3075X-R：1 Hz~3 MHz | 电磁兼容测试（选配） | EMI Filter and Quasi-Peak Detector， Log Scale and Limit Line | |
| 显示平均噪声电平 | SSA3032X-R：-165 dBm/Hz | 通信接口 | LAN， USB Device， USB Host(USB-GPIB) |
| SSA3050X-R：-165 dBm/Hz | 远程控制能力 | SCPI/Labview/IVI based on USB-TMC/VXI-11/Socket/Telnet | |
| SSA3075X-R：-165 dBm/Hz | 选远程控制器 | NI-MAX， Web Browser， Easy Spectrum software， File Explorer | |
| 单边带相位噪声 | <-98 dBc/Hz@1 GHz，10 kHz offset，典型值 | 显示 | 10.1 英寸（1024x600）显示屏，支持鼠标和键盘 |
| 跟踪源（标配） | SSA3032X-R：100 kHz~3.2 GHz | ||
| SSA3050X-R：100 kHz~5.0 GHz | |||
| SSA3075X-R：100 kHz~7.5 GHz | |||
